InLine 76622V tinklo plokštė Vidinė Ethernet 1000 Mbit/s

Lanksti integracija į kompaktiškas sistemas: Mini-PCIe Gigabit tinklo plokštė su išoriniu RJ45 moduliu idealiai tinka ankštoms erdvėms ar įterptinėms programoms.
Didelis suderinamumas su daugeliu operacinių sistemų: Palaiko Windows (nuo ME iki 10), Windows Server, Linux su Realtek palaikymu ir macOS nuo 10.4.x versijos.
Stabilus Gigabit ryšys su išplėstomis funkcijomis: Palaiko 10/100/1000 Mb/s, VLAN žymėjimą, QoS, srauto valdymą ir jumbo kadrus iki 9K.
Dviejų formatų dizainas visiškam lankstumui: Dėl iš anksto numatytos lūžio linijos modulis gali būti naudojamas kaip pilno arba pusės dydžio – įskaitant žemo profilio laikiklį.
Išsamūs priedai, skirti nedelsiant pradėti diegimą: Komplekte yra RJ45 modulis, jungiamasis kabelis, LED jungties kabelis, lizdo laikiklis, tvarkyklių CD ir instrukcijos.

InLine® Mini-PCIe Gigabit tinklo plokštė su Realtek RTL8111F mikroschemų rinkiniu yra idealus sprendimas išplečiant kompaktiškas sistemas patikimu Ethernet ryšiu. Ji palaiko 10/100/1000 Mb/s perdavimo spartą, todėl tinka šiuolaikiniams tinklams su dideliu pralaidumu.
Dėl modulinės konstrukcijos su išoriniu RJ45 moduliu plokštė idealiai tinka pramoniniams kompiuteriams, įterptinėms sistemoms, HTPC ar skaitmeninės reklamos sprendimams, kur tinklo jungtis turi būti montuojama išorėje. Konstrukcija su iš anksto numatyta lūžio linija leidžia ją naudoti kaip pilno arba pusės dydžio modulį – maksimalus lankstumas užimant minimaliai vietos.
Tinklo plokštė atitinka IEEE standartus 802.3, 802.3u ir 802.3ab bei siūlo pažangias funkcijas, tokias kaip srauto valdymas, VLAN žymėjimas, paslaugų kokybė (QoS) ir jumbo kadrai iki 9K. Auto-MDI/MDI-X užtikrina automatinį kryžminių arba standartinių kabelių aptikimą – idealiai tinka lengvam ir be klaidų diegimui.
Platus operacinių sistemų suderinamumas apima Windows versijas nuo ME, įvairius Windows Server variantus, Linux su integruotu Realtek palaikymu ir macOS nuo 10.4.x versijos. Pristatymo komplektacijoje yra visi reikalingi komponentai, kad būtų galima nedelsiant pradėti eksploatuoti: RJ45 modulis, jungiamasis kabelis, LED kabelis, žemo profilio lizdo laikiklis, tvarkyklių CD ir naudotojo vadovas vokiečių ir anglų kalbomis.

Mini PCIe standartas: PCIe v1.1 x1 linija
Dizainas: Mini PCIe pilno / pusės dydžio (yra iš anksto numatyta lūžio linija)

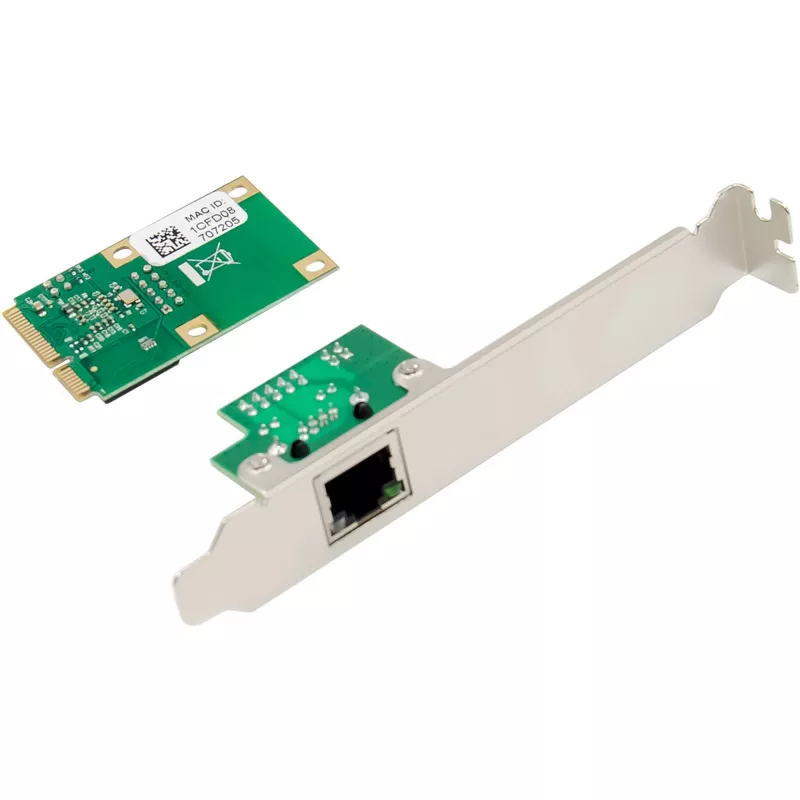

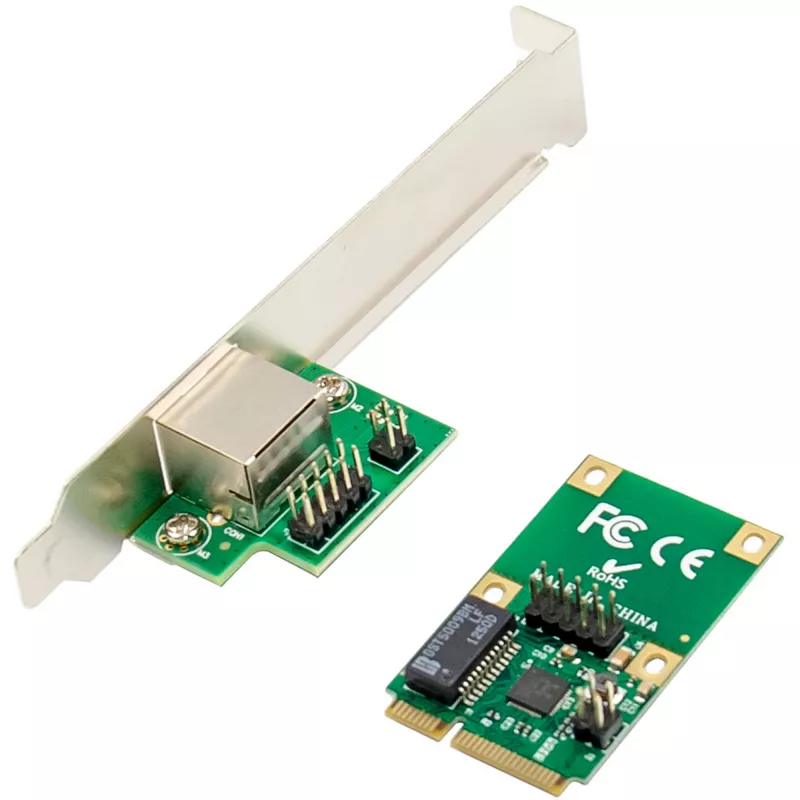

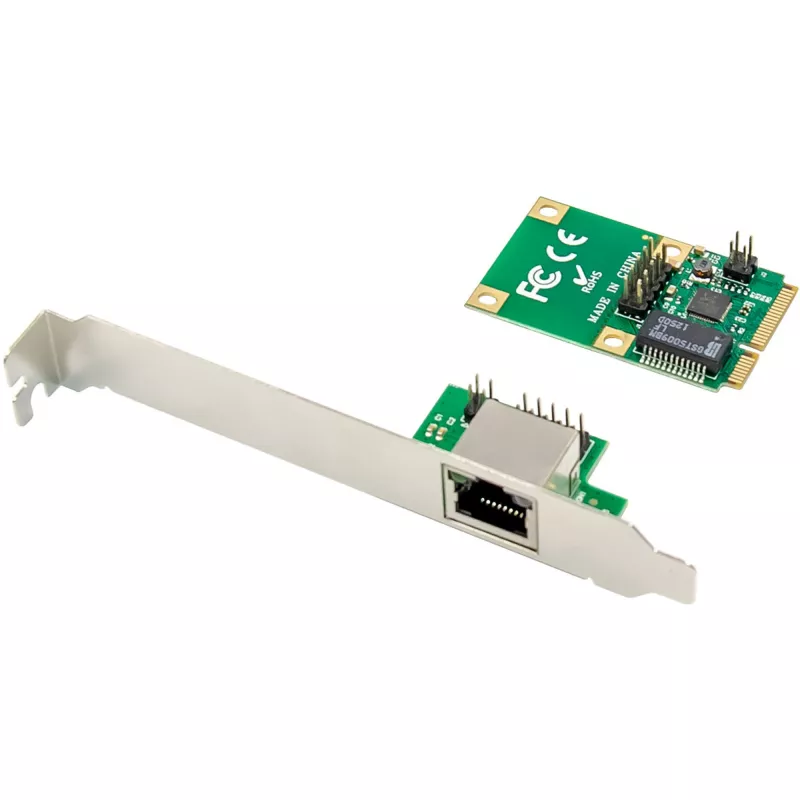

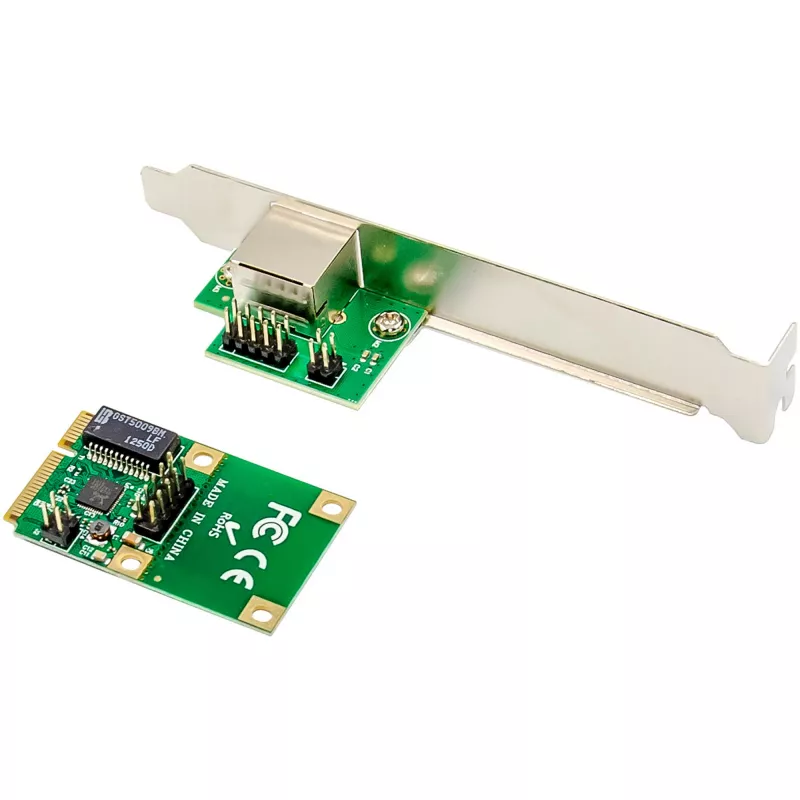

LAN prievadas: 1x RJ45 (per išorinį RJ45 modulį)
Sparta: 10/100/1000 Mb/s (automatinis derinimas)
Mikroschemų rinkinys: Realtek RTL8111F
Palaikomi Ethernet standartai: IEEE 802.3 / 802.3u / 802.3ab
Srauto valdymas: IEEE 802.3x (apsaugo nuo paketų praradimo perkrovos metu)
VLAN: IEEE 802.1Q (tinklo segmentavimas per žymėjimą)
Prioritetų nustatymas: IEEE 802.1p (nustato duomenų srauto prioritetus pagal svarbą)
Jumbo kadrai: iki 9K (efektyvus didelių duomenų paketų perdavimas)
Auto-MDI/MDI-X: automatinis įprastų ir kryžminių kabelių aptikimas
Kabelių reikalavimai: CAT-5 arba aukštesnės kategorijos
Palaikomos operacinės sistemos: Windows ME / 98SE / 2000 / XP / Vista / 7 / 8 / 10 (32/64 bitų), Windows Server 2003 / 2008 / 2012, Linux su Realtek palaikymu, macOS nuo 10.4.x versijos

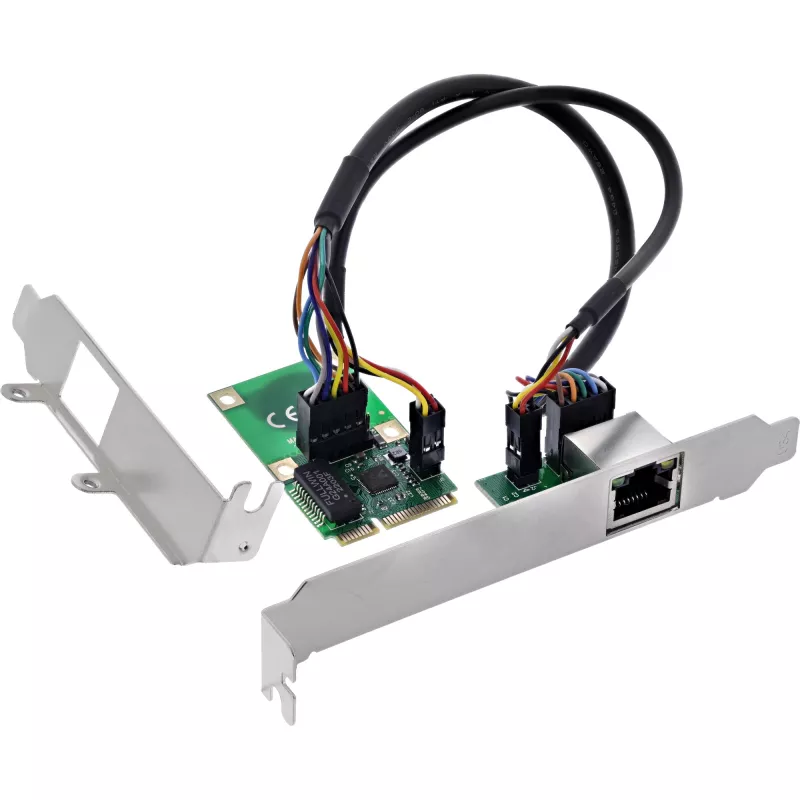

Pristatymo komplektacija: 1x InLine Mini-PCIe Gigabit tinklo plokštė (pagrindinis modulis, naudojamas kaip pilno / pusės dydžio), 1x RJ45 modulis su Gigabit LAN prievadu, 1x 10 kontaktų jungiamasis kabelis tarp pagrindinio modulio ir RJ45 modulio, 1x 4 kontaktų LED kabelis, 1x žemo profilio lizdo laikiklis RJ45 moduliui, 1x tvarkyklių CD, 1x naudotojo vadovas vokiečių/anglų kalbomis

InLine 76622V. Vidinė. Ryšio technologija: Laidinis, Pagrindinės plokštės sąsaja: PCI Express, Sąsaja: Ethernet. Maksimali duomenų perdavimo sparta: 1000 Mbit/s

Kaip naudoti

Įdiekite plokštę į Mini-PCIe lizdą (PCIe x1). Jei reikia vietos, perlaužkite išilgai iš anksto numatytos lūžio linijos, kad konvertuotumėte į pusės dydžio, ir pritvirtinkite žemo profilio laikiklį prie išorinio RJ45 modulio. Prijunkite pateiktą 10 kontaktų kabelį tarp pagrindinio modulio ir išorinio RJ45 modulio bei prijunkite LED kabelį, jei reikia būsenos šviesos diodų. Įdiekite tvarkykles iš pateikto CD arba gaukite naujausias tvarkykles iš mikroschemų rinkinio gamintojo, tada prijunkite CAT-5 arba geresnį Ethernet kabelį prie RJ45 prievado ir patikrinkite ryšį bei spartą operacinėje sistemoje.

Rekomendacijos

Naudokite CAT-5e arba CAT-6 kabelius patikimam Gigabit našumui užtikrinti; įjunkite VLAN ir QoS nustatymus tinklo komutatoriuje arba operacinėje sistemoje, kai reikalingas segmentavimas ar srauto prioritetų nustatymas. Įterptinėms ar pramoninėms diegimo aplinkoms pritvirtinkite išorinį RJ45 modulį ir kabelį, kad išvengtumėte jungties įtempimo.
