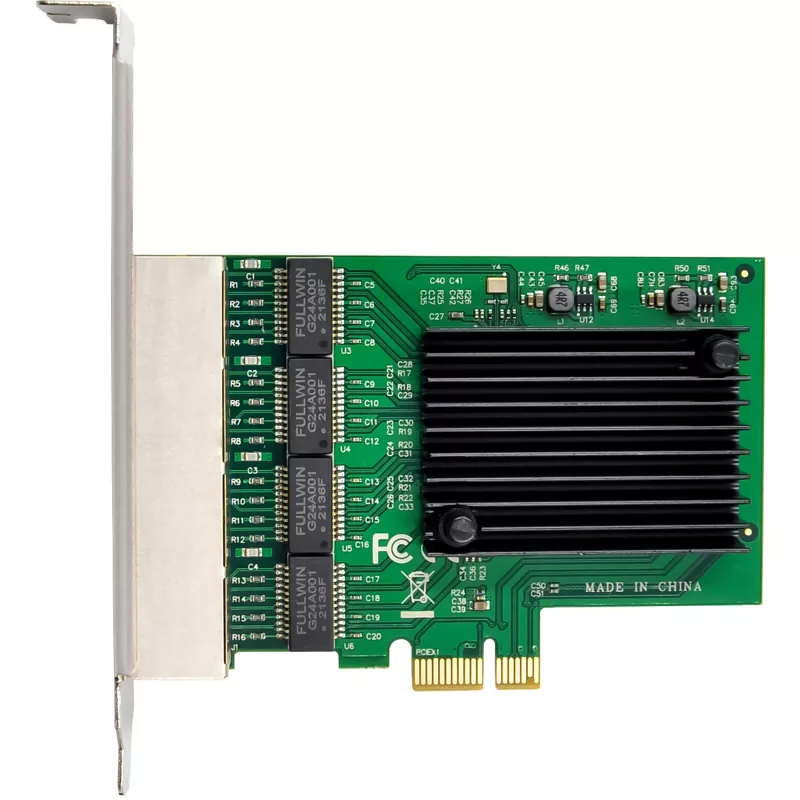

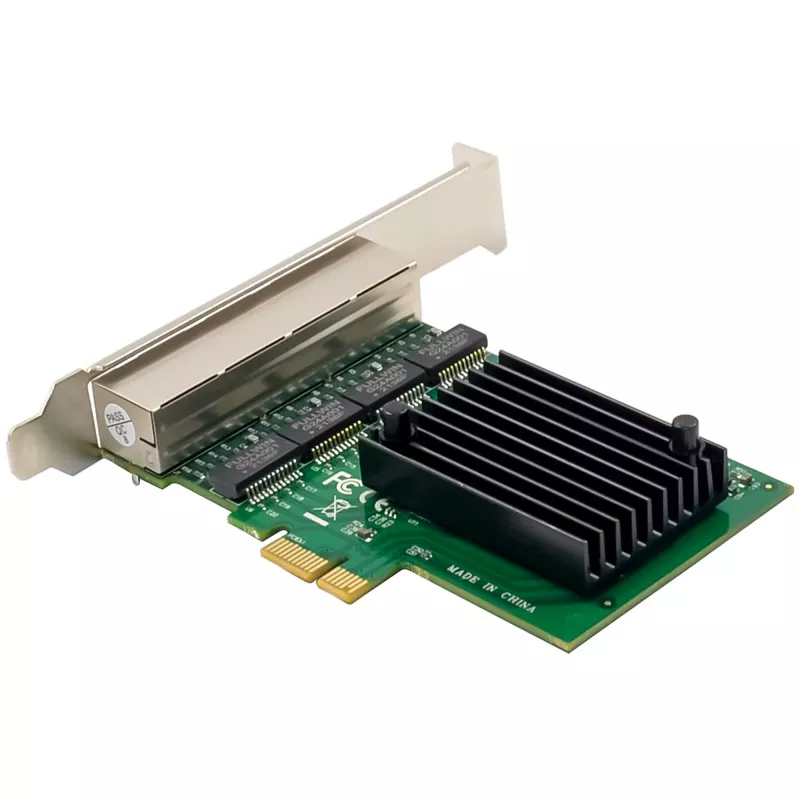

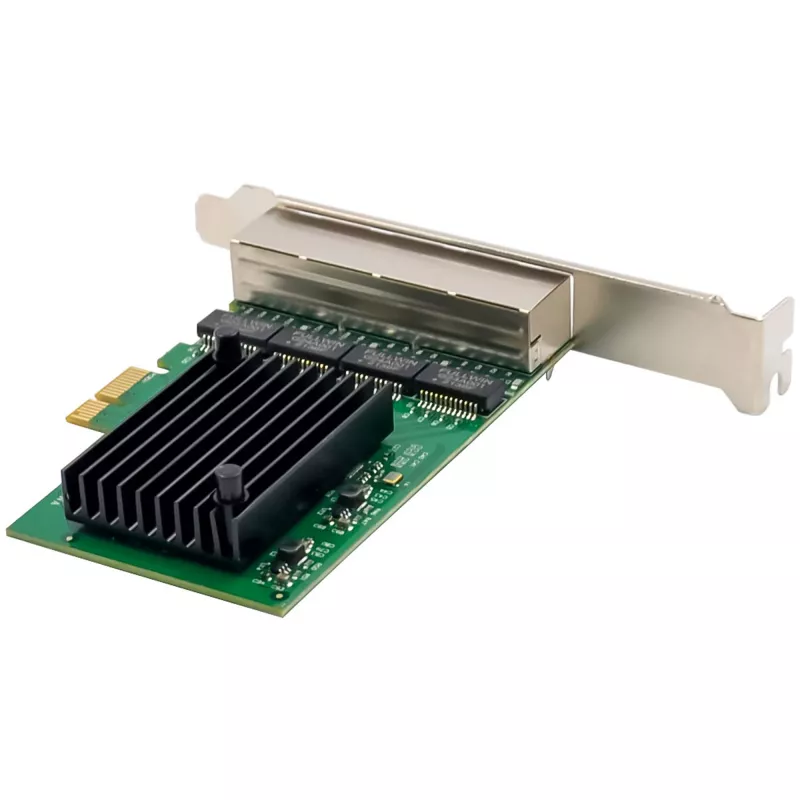

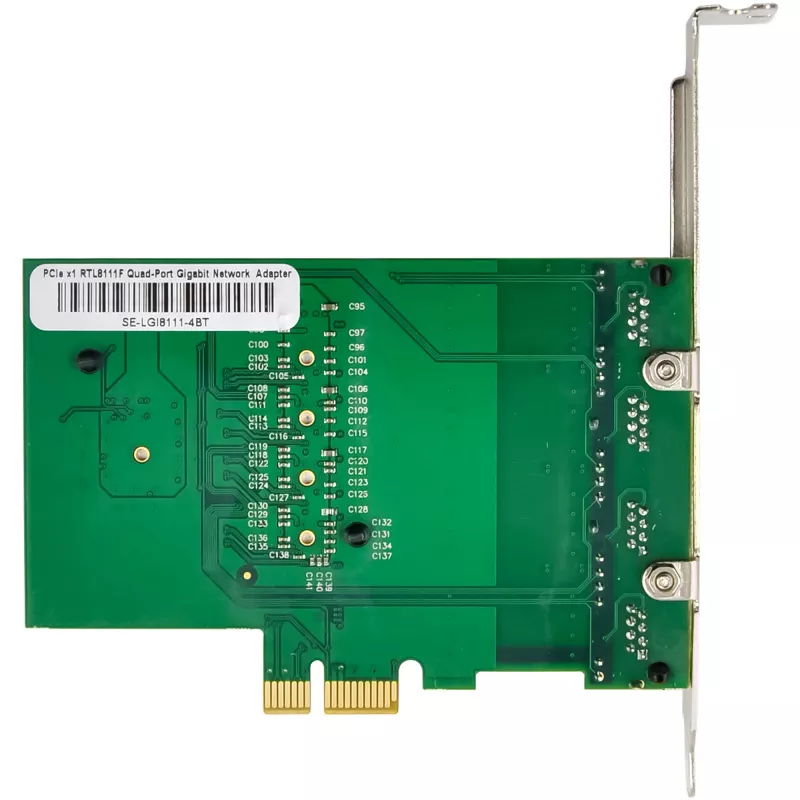

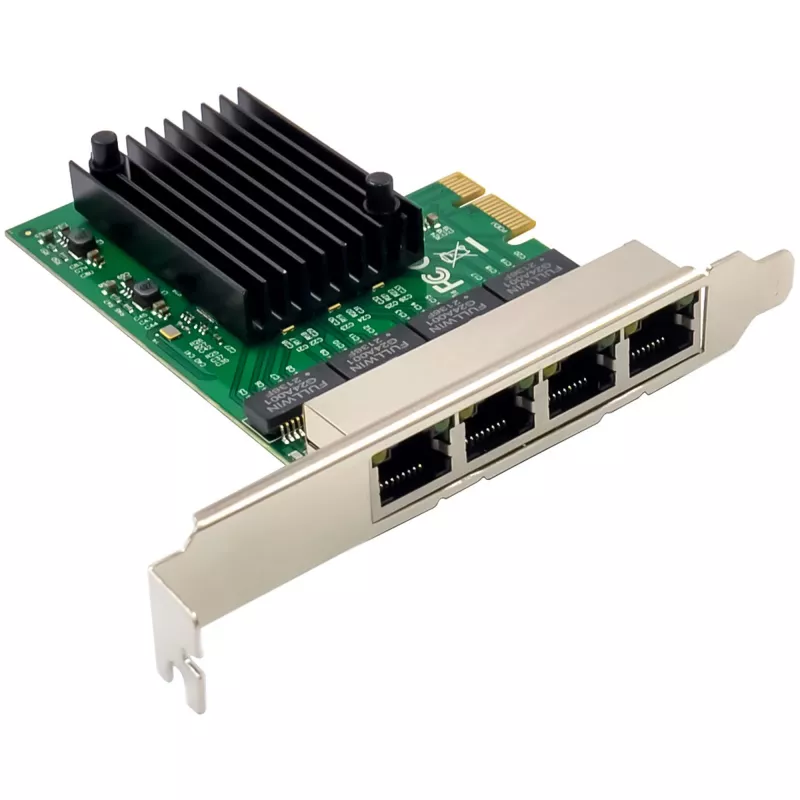

Vidinė Ethernet tinklo plokštė InLine 51127B 1000 Mbit/s PCI Express

Keturi RJ45 Gigabit prievadai stabiliai ir sparčiai tinklo jungčiai
PCIe x1 sąsaja užtikrina aukštą suderinamumą su įvairiomis sistemomis
Palaiko VLAN (802.1Q), jumbo kadrus (iki 9K) ir srauto valdymą
Tinka serveriams, darbo stotims ir AV programoms

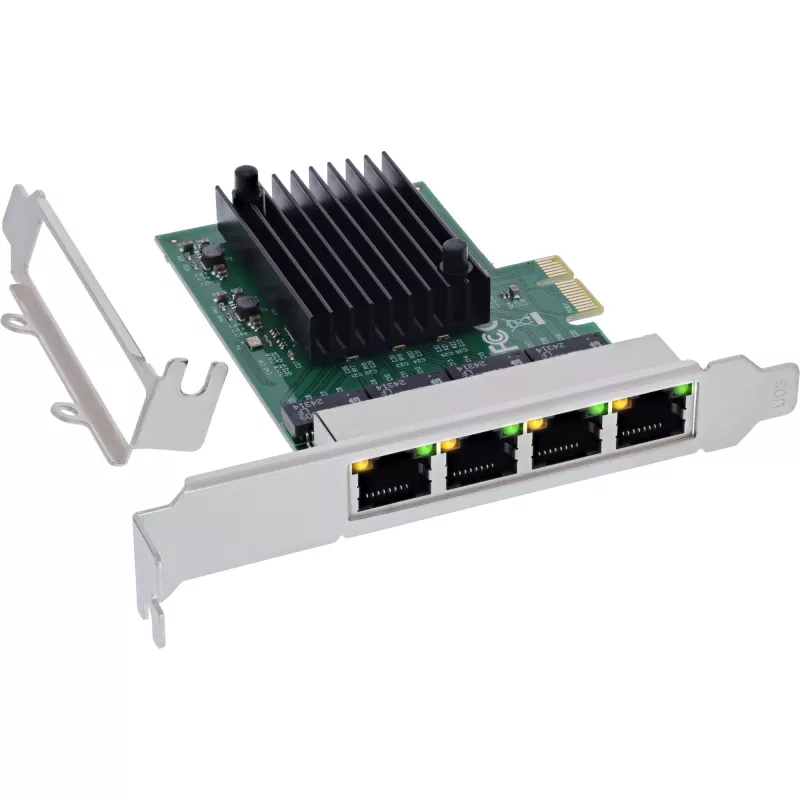

Pridedamas žemo profilio lizdo laikiklis, kad būtų lengva integruoti į kompaktiškus korpusus

InLine® Quad Gigabit tinklo plokštė yra galingas sprendimas, papildantis jūsų sistemą keturiais Gigabit Ethernet prievadais. Ji idealiai tinka serveriams, darbo stotims ir profesionalioms AV programoms bei palaiko šiuolaikines tinklo technologijas maksimaliam efektyvumui užtikrinti.
Kiekvienas prievadas pasižymi duomenų perdavimo sparta iki 1 Gb/s, todėl plokštė užtikrina stabilų tinklo ryšį su automatinėmis derybomis ir palaiko Wake-on-LAN (WOL), VLAN (802.1Q) ir jumbo kadrus (iki 9K). Naudojamas Realtek RTL8111F mikroschemų rinkinys užtikrina patikimą veikimą ir energijos efektyvumą.
Dėl PCIe x1 sąsajos tinklo plokštė yra suderinama su daugeliu sistemų ir leidžia efektyviai perduoti duomenis. Pridedamas žemo profilio lizdo laikiklis palengvina montavimą kompaktiškuose korpusuose.
Techniniai duomenys:

Magistralės tipas: PCIe v1.1 (2.5 GT/s) x1 linija
Jungtis: 4 x RJ45 (vario)
Duomenų perdavimo sparta: 10/100/1000 Mb/s (Gigabit Ethernet)

Palaikomos spartos:

10/100 Mb/s pusiau dvipusiu režimu
10/100/1000 Mb/s pilno dvipusio režimo

Maksimalus kabelio ilgis:
10BASE-T: 3 ar aukštesnės kategorijos (iki 100 m)
100BASE-TX: 5 ar aukštesnės kategorijos (iki 100 m)
1000BASE-T: 5e ar aukštesnės kategorijos (iki 100 m)

Mikroschemų rinkinys: Realtek RTL8111F + ASM1184e
Palaikomi protokolai: IPv4, IPv6
Matmenys: 100 mm x 69 mm (PCIe plokštė)

Tinklo ir protokolų palaikymas:

Palaikomi IEEE standartai:

IEEE 802.3 (Ethernet), IEEE 802.3u (Fast Ethernet), IEEE 802.3ab (Gigabit Ethernet)
IEEE 802.3x (srauto valdymas), IEEE 802.1Q (VLAN)
IEEE 802.1P antrojo lygmens prioritetų kodavimas

Funkcijos:

Automatinės derybos (10/100/1000 Mb/s)
Palaiko Wake-on-LAN (WOL)
Jumbo kadrų palaikymas (iki 9K)

Operacinių sistemų palaikymas:

Windows: 11, 10, 8, 7
Windows Server: 2008 R2, 2016, 2019, 2021
Linux: nuo branduolio versijos 2.6.30

Aplinkos sąlygos:

Darbo temperatūra: 0 °C iki 55 °C
Laikymo temperatūra: -40 °C iki 70 °C
Maksimali drėgmė: 90 %

Pristatymo apimtis:

1x InLine® Quad Gigabit tinklo plokštė, 4x RJ45 1 Gb/s
1x žemo profilio lizdo laikiklis
1x tvarkyklių CD
1x instrukcijų vadovas (vokiečių/anglų k.)

InLine 51127B. Pagrindinė sąsaja: PCI Express. Kilmės šalis: Taivanas. Mikroschemų rinkinys: Realtek RTL8111F. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 7, Windows 8, palaikomos Linux operacinės sistemos: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, palaikomos serverių operacinės sistemos: Windows Server 2008 R2, Windows Server 2016, Windows Server 2019. Plotis: 100 mm, Gylis: 69 mm

Kaip naudoti

Įdiekite plokštę į laisvą PCIe x1 lizdą pagrindinėje plokštėje ir pritvirtinkite ją standartiniu arba žemo profilio laikikliu, atsižvelgdami į korpuso tipą. Prijunkite tinklo kabelius prie RJ45 prievadų ir užtikrinkite tinkamą kabelių kategoriją reikiamai spartai pasiekti. Įdiekite tvarkykles iš pridedamo CD arba, jei reikia, atsisiųskite naujausias tvarkykles iš gamintojo. Konfigūruokite tinklo nustatymus operacinėje sistemoje, įjunkite VLAN ar jumbo kadrus, kur reikia, ir, jei naudojate, aktyvuokite Wake-on-LAN BIOS ir OS.

Rekomendacijos

Naudokite tinkamus Ethernet kabelius (Cat5e ar aukštesnės kategorijos Gigabit spartai) ir atnaujinkite programinę-aparatinę įrangą / tvarkykles. Užtikrinkite, kad prieglobos sistema būtų pakankamai aušinama ir kad BIOS nustatymai leistų PCIe įrenginio veikimą ir Wake-on-LAN, jei jis naudojamas.
