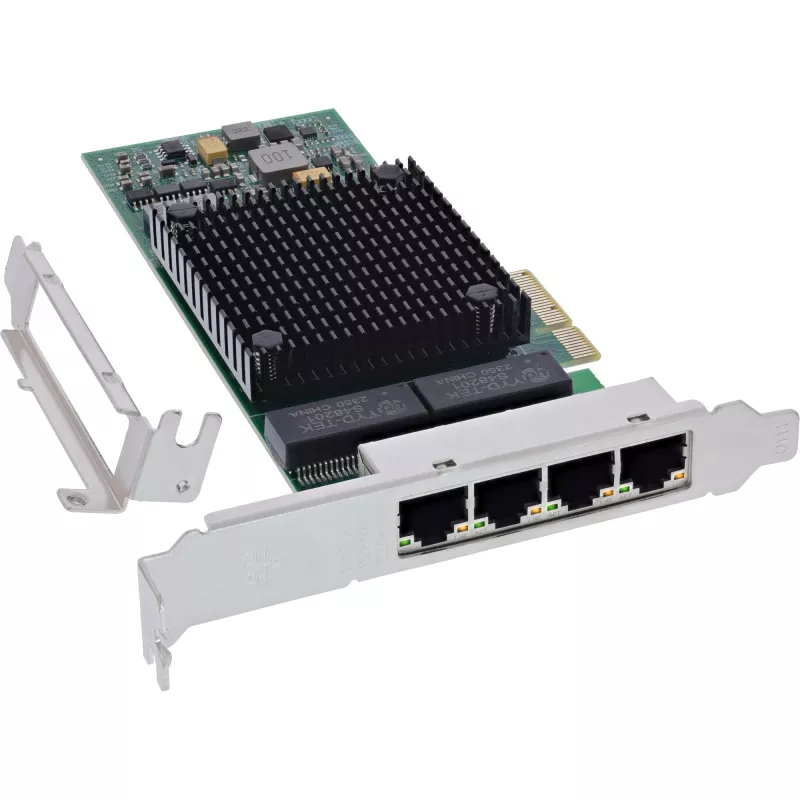

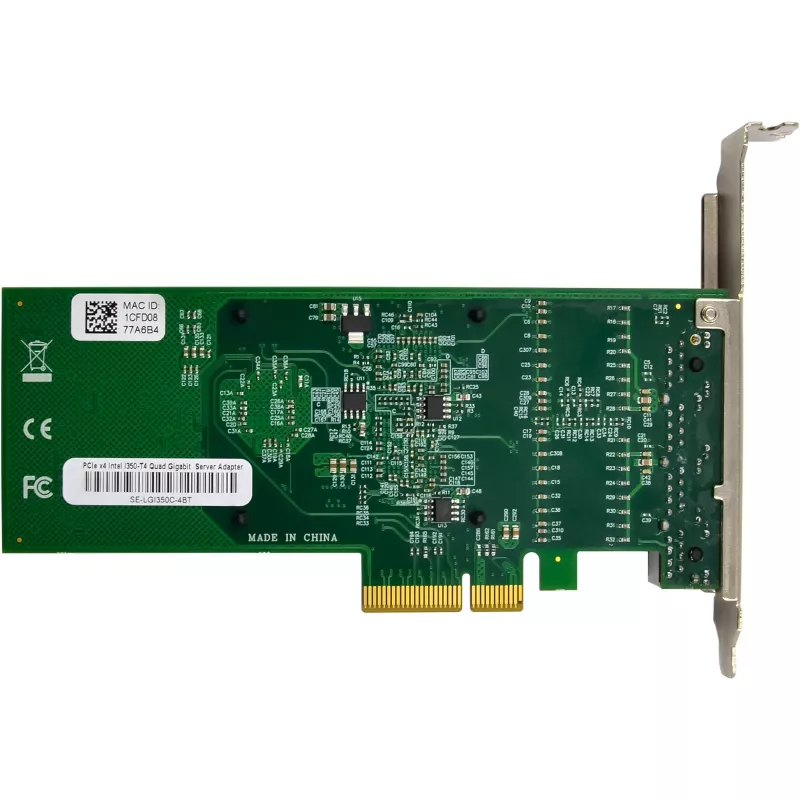

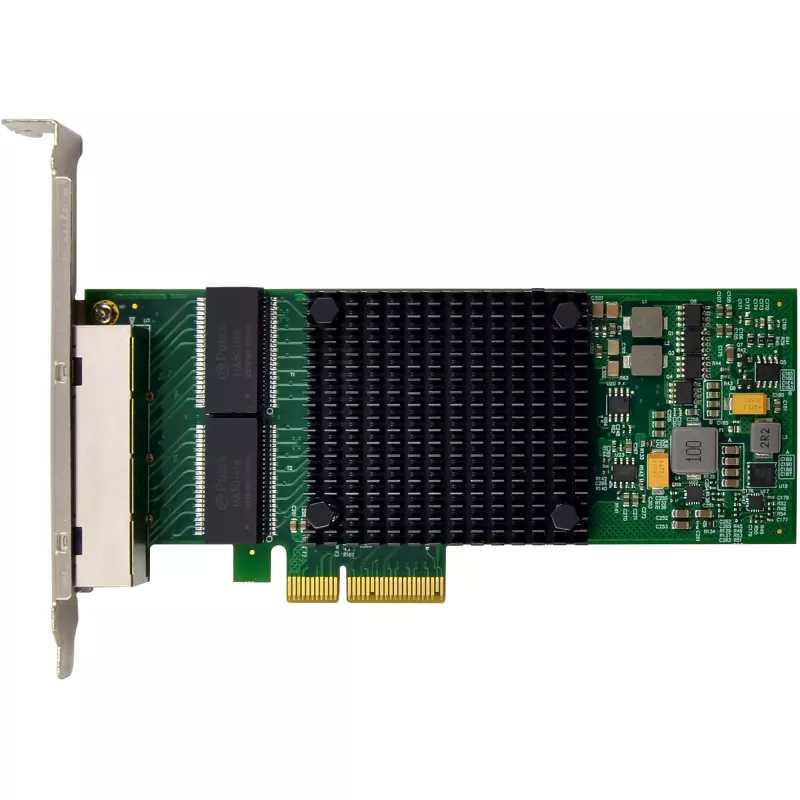

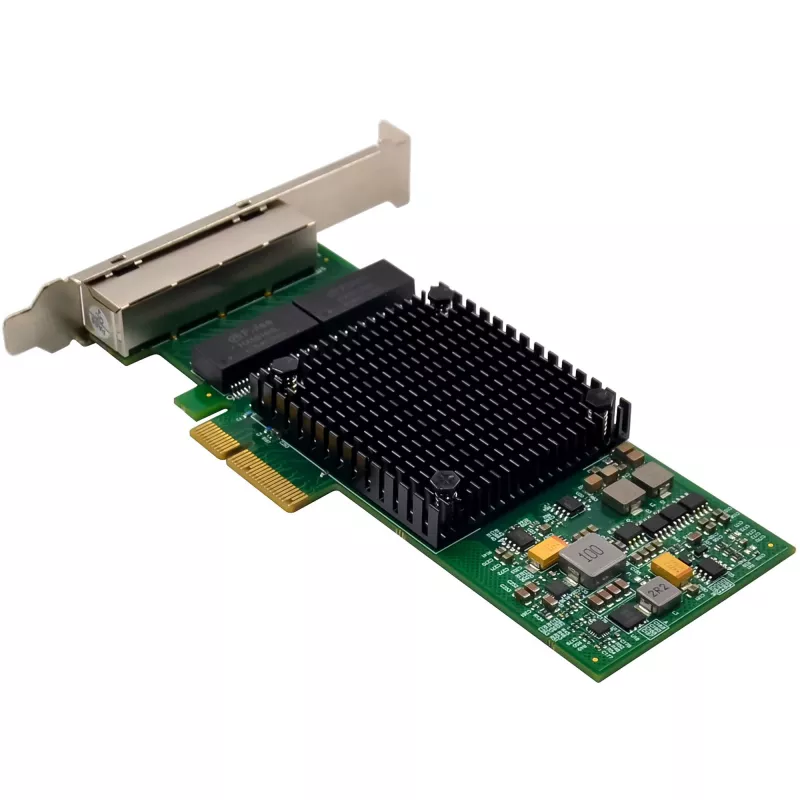

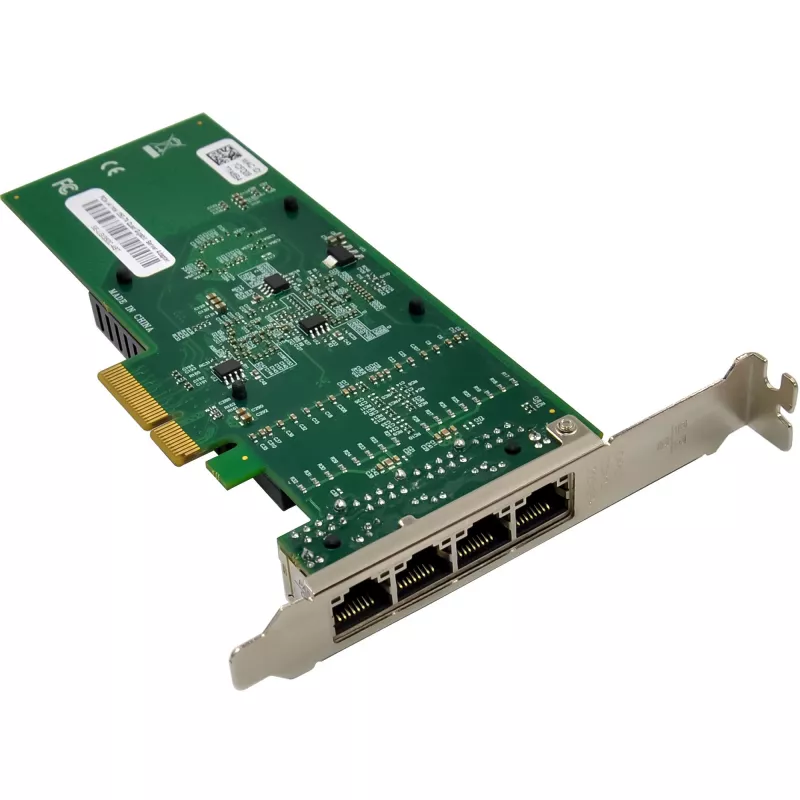

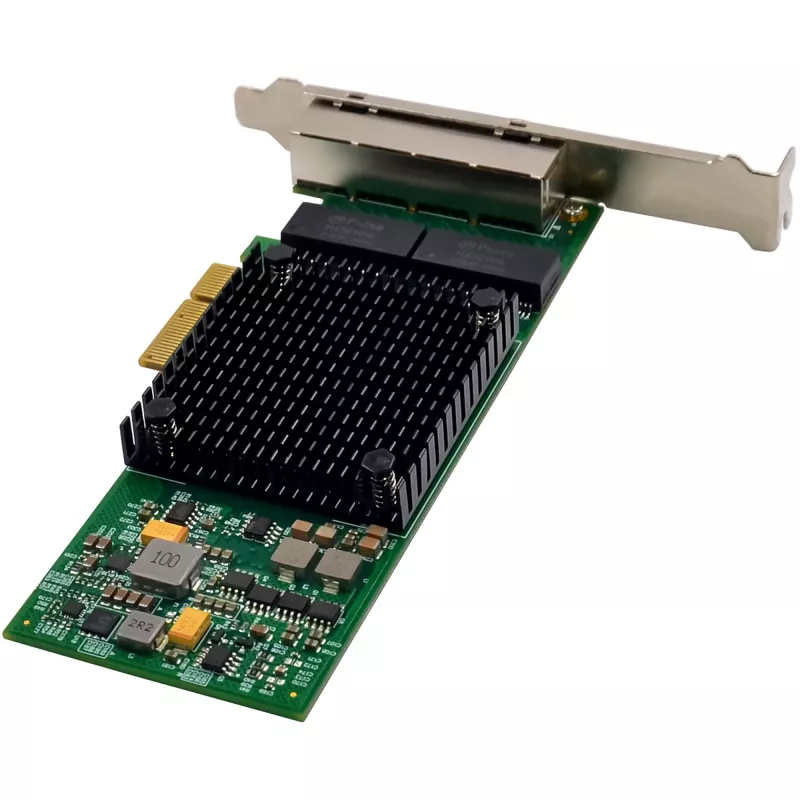

Vidinė eterneto tinklo plokštė InLine 51127E 1000 Mbit/s PCI Express

Keturi RJ45 Gigabit prievadai galingiems ir stabiliems tinklo ryšiams
PCIe x4 sąsaja suderinama su x4, x8 ir x16 lizdais
Palaiko energiją taupantį eternetą (EEE), VLAN (802.1Q) ir didelius kadrus (Jumbo Frames)
Idealiai tinka virtualizuotoms aplinkoms ir iSCSI programoms
Intel I350AM2*2 lustų rinkinys dideliam našumui ir optimizuotam energijos valdymui

InLine® Quad Gigabit tinklo plokštė specialiai sukurta naudojimui serveriuose ir duomenų centruose ir siūlo didelio našumo tinklo ryšius su keturiais RJ45 Gigabit prievadais. Ji idealiai tinka virtualizuotoms aplinkoms, iSCSI programoms ir profesionalioms tinklo infrastruktūroms.
Dėl PCIe v2.1 (x4) plokštė suteikia didelį duomenų pralaidumą ir yra suderinama su x4, x8 ir x16 lizdais. Pažangiausios funkcijos, tokios kaip energiją taupantis eternetas (EEE), DMA sujungimas ir lanksti I/O virtualizacija (iki 32 virtualių prievadų) užtikrina labai efektyvų tinklo apdorojimą.
Techniniai duomenys:

Magistralės tipas ir PCIe: PCIe v2.1 (5 GT/s) x4 linija (suderinama su x4, x8, x16 lizdais)
Jungtis: 4 x RJ45 (varis)
Lustų rinkinys: Intel I350AM2*2
Palaikomi interneto protokolai: IPv4, IPv6
Matmenys: 155 mm x 69 mm (PCIe plokštė)

Duplex režimai:

Pusinis dvipusis: 10/100 Mb/s
Visiškas dvipusis: 10/100/1000 Mb/s

Maksimalus kabelio ilgis:

10BASE-T: 3 kategorija arba aukštesnė (iki 100 m)
100BASE-TX: 5 kategorija arba aukštesnė (iki 100 m)
1000BASE-T: 5e kategorija arba aukštesnė (iki 100 m)

Savybės:

Automatinis derėjimasis: automatinis ryšio greičio nustatymas
Wake on LAN (WOL): galimybė nuotoliniu būdu įjungti kompiuterį
Dideli kadrai (Jumbo frames): didesnių duomenų paketų iki maždaug 9K perdavimas

Išsamios techninės detalės
IEEE standartai:

IEEE 802.3: pagrindinis eterneto standartas
IEEE 802.3u: Fast Ethernet - 100 Mb/s
IEEE 802.3ab: Gigabit Ethernet - 1000 Mb/s per varį
IEEE 802.3x: srauto valdymas - duomenų srauto kontrolė
IEEE 802.1Q: VLAN - padalijimas į loginius tinklus
IEEE 1588/802.1AS: tiksliam laiko sinchronizavimui

Kitos funkcijos:

Kontrolinės sumos perkėlimas: sumažina procesoriaus apkrovą atliekant kontrolinių sumų skaičiavimus
Pertraukimo lygiai: INTA, INTB, INTC, INTD, MSI, MSI-X
Pertraukimo apribojimo valdymas: pertraukimo dažnio ribojimas
Receive-Side Scaling (RSS) palaikymas
Virtualios mašinos: įrenginių eilių ir naujos kartos VMDq palaikymas (iki 8 VM)
Valdymo statistikos ir RMON palaikymas

Operacinės sistemos palaikymas:

Windows: 11, 10, 8, 7
Windows Server: 2008 R2, 2016, 2019, 2021
Linux: nuo branduolio versijos 2.6.30

Aplinkos sąlygos:

Darbo temperatūra: 0 °C iki 55 °C
Laikymo temperatūra: -40 °C iki 70 °C
Maksimali drėgmė: 90 %

Pristatymo komplektacija:

1x InLine® Quad Gigabit tinklo plokštė, 4x RJ45 1 Gb/s
1x žemo profilio lizdo laikiklis
1x tvarkyklių CD
1x naudotojo vadovas (vokiečių/anglų)

InLine 51127E. Sąsaja: PCI Express. Kilmės šalis: Taivanas. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 7, Windows 8, Palaikomos Linux operacinės sistemos: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Palaikomos serverių operacinės sistemos: Windows Server 2008 R2, Windows Server 2016, Windows Server 2019. Plotis: 155 mm, Gylis: 69 mm. Pakuotės svoris: 122 g

Kaip naudoti

Įdėkite plokštę į laisvą PCIe x4, x8 arba x16 lizdą išjungtoje sistemoje ir pritvirtinkite laikikliu. Prijunkite tinklo kabelius prie keturių RJ45 prievadų naudodami tinkamus Cat5e/Cat6 kabelius gigabitiniam veikimui. Paleiskite sistemą ir įdiekite tvarkykles iš pateikto CD arba atsisiųskite naujausias tvarkykles iš gamintojo svetainės. Pagal poreikį sukonfigūruokite IP nustatymus, VLAN (802.1Q) ir bet kokias virtualizacijos ar apkrovos perkėlimo funkcijas operacinėje sistemoje arba hipervizoriuje.

Rekomendacijos

Patikimam gigabitiniam ryšiui naudokite Cat5e ar geresnius kabelius ir įsitikinkite, kad komutatorių prievadai palaiko reikiamas funkcijas (VLAN, dideli kadrai, EEE). Virtualizuotuose diegimuose įjunkite palaikomas įrenginių eiles ir RSS/VMDq apkrovos perkėlimą, kad paskirstytumėte tinklo apdorojimą ir sumažintumėte pagrindinio procesoriaus apkrovą. Reguliariai atnaujinkite tvarkykles, kad užtikrintumėte geriausią suderinamumą ir našumą.
