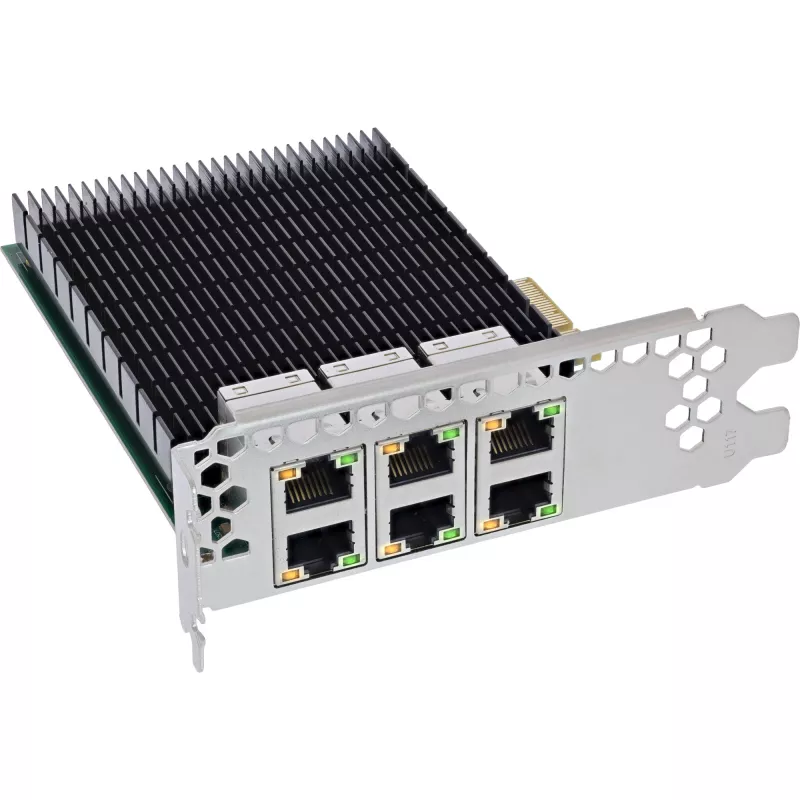

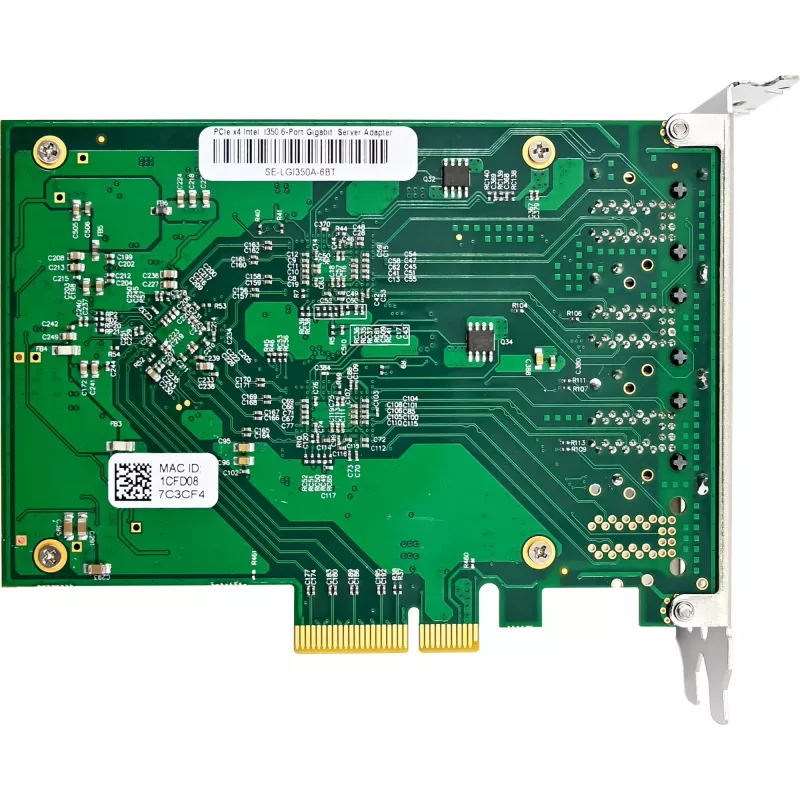

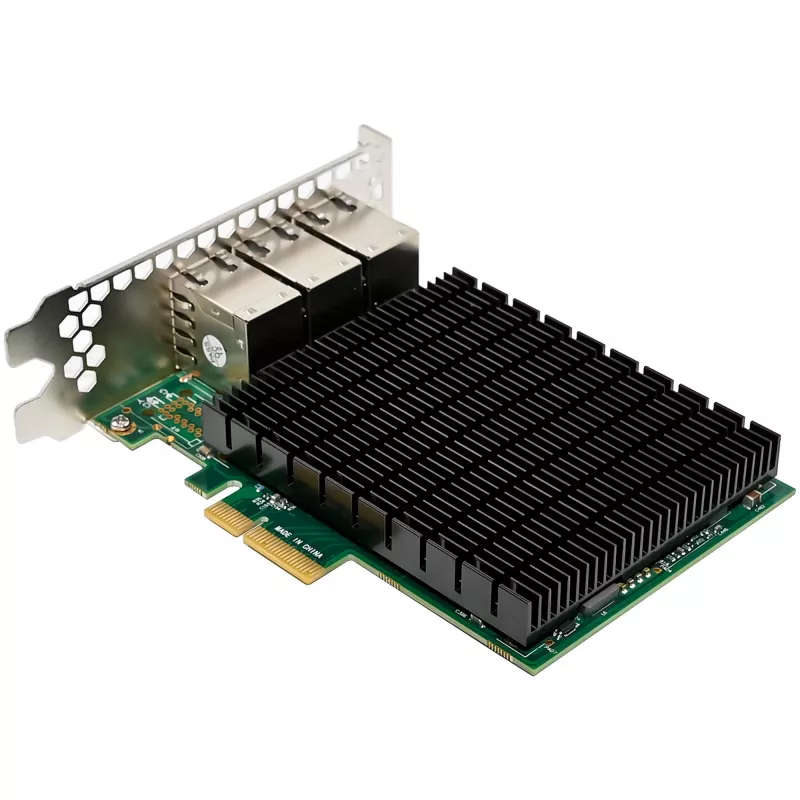

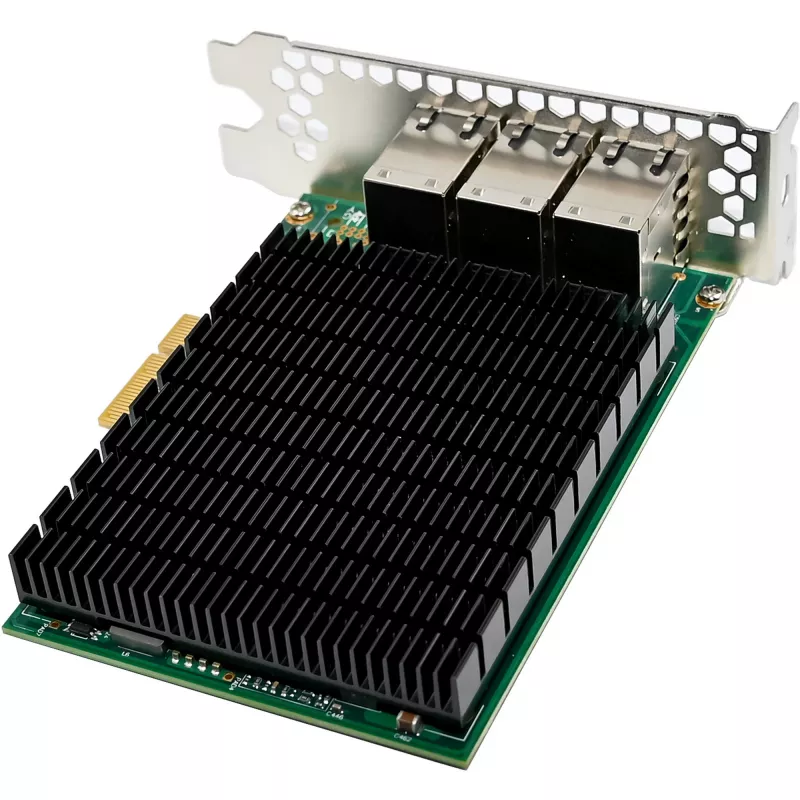

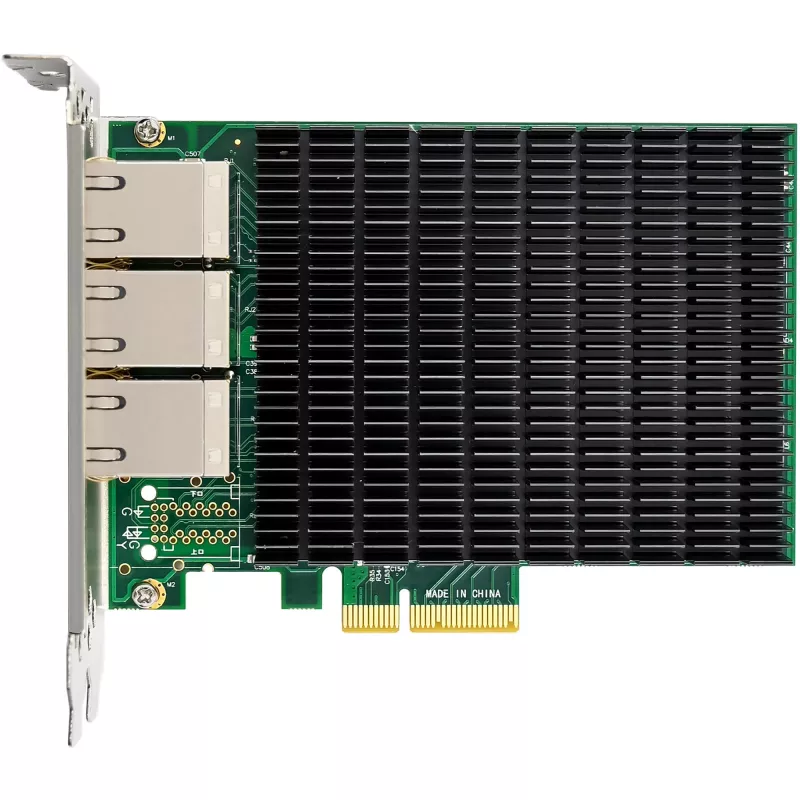

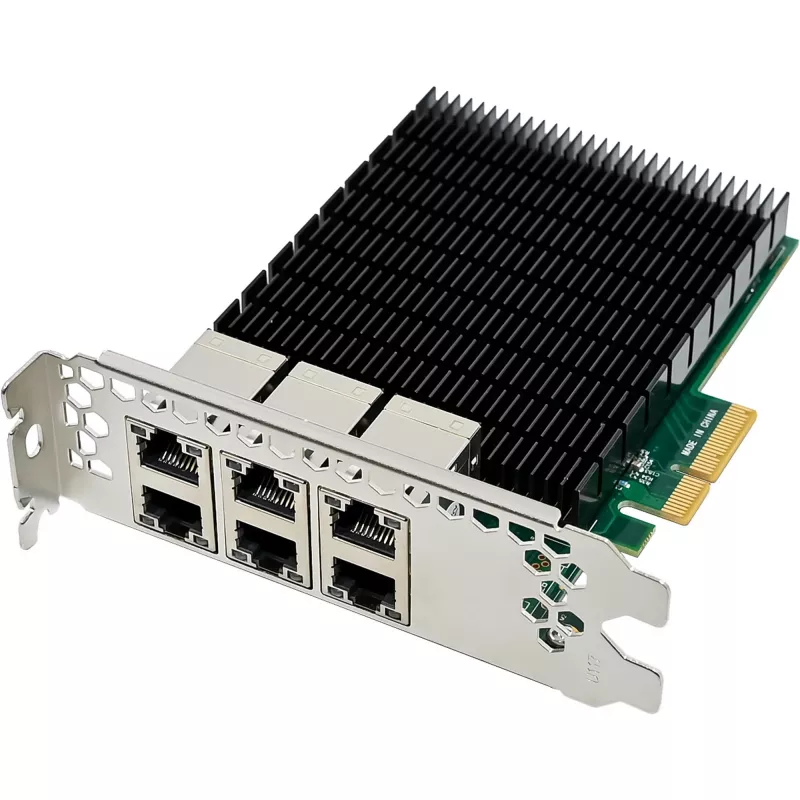

Vidinė eterneto tinklo plokštė InLine 51127C 1000 Mbit/s PCI Express

Šeši RJ45 Gigabit prievadai stabiliam ir greitam tinklo ryšiui
PCIe x4 sąsaja didelei pralaidumui ir efektyviam duomenų perdavimui
Palaiko VLAN (802.1Q), jumbo rėmus (iki 9K) ir srauto valdymą
Idealiai tinka serveriams, darbo stotims ir AV programoms
Intel I350AM4 mikroschemų rinkinys dideliam našumui ir energijos efektyvumui

InLine® 6 krypčių „Gigabit“ tinklo plokštė yra galingas tinklo sprendimas profesionalioms serverių, darbo stočių ir AV programoms. Su šešiais „Gigabit Ethernet“ prievadais ji užtikrina didelį lankstumą ir stabilumą reikliose tinklo aplinkose.
Dėl duomenų perdavimo spartos iki 1 Gb/s vienam prievadui, plokštė palaiko šiuolaikines tinklo technologijas, tokias kaip VLAN (802.1Q), srauto valdymas (802.3x) ir jumbo rėmai (iki 9K). „Intel I350AM4“ mikroschemų rinkinys užtikrina efektyvų tinklo apdorojimą ir optimizuotą išteklių naudojimą.
Dėl PCIe x4 sąsajos (v2.1) plokštė pasiekia didelę iki 5 GT/s pralaidumo spartą ir yra suderinama su įvairiomis sistemų konfigūracijomis. Energiją taupantis eternetas (802.3az) padeda sumažinti energijos suvartojimą.
Techniniai duomenys:

Magistralės tipas: PCIe v2.1 (5 GT/s) x4 linijos
Prijungimas: 6 x RJ45 (varis)
Duomenų perdavimo sparta: 10/100/1000 Mb/s (Gigabit Ethernet)
Palaikomi greičiai:
10/100 Mb/s pusiau dvipusiu režimu
10/100/1000 Mb/s pilno dvipusio režimu

Maksimalus kabelio ilgis:
10BASE-T: 3 ar aukštesnės kategorijos (iki 100 m)
100BASE-TX: 5 ar aukštesnės kategorijos (iki 100 m)
1000BASE-T: 5e ar aukštesnės kategorijos (iki 100 m)

Mikroschemų rinkinys: Intel I350AM4
Palaikomi protokolai: IPv4, IPv6
Matmenys: 132 mm x 98 mm (PCIe plokštė)

Tinklo ir protokolų palaikymas:

Palaikomi IEEE standartai:

IEEE 802.3 (Ethernet), IEEE 802.3u (Fast Ethernet), IEEE 802.3ab (Gigabit Ethernet)
IEEE 802.3x (srauto valdymas), IEEE 802.1Q (VLAN)
IEEE 802.3az (energiją taupantis eternetas)
IEEE 1588, 802.1AS (laiko sinchronizacija)

Funkcijos:

Automatinis derėjimasis (10/100/1000 Mb/s)
Palaiko Wake-on-LAN (WOL)
Jumbo rėmų (iki 9K) palaikymas
Virtualių mašinų įrenginių eilės (VMDq, iki 8 VM)

Operacinių sistemų palaikymas:

Windows: 11, 10, 8, 7
Windows Server: 2008 R2, 2016, 2019, 2021
Linux: nuo branduolio versijos 2.6.30

Aplinkos sąlygos:

Darbo temperatūra: 0 °C iki 55 °C
Laikymo temperatūra: -40 °C iki 70 °C
Maksimali drėgmė: 90 %

Pristatymo apimtis:

1x InLine® 6 krypčių „Gigabit“ tinklo plokštė, 6x RJ45 1 Gb/s
1x tvarkyklių CD
1x naudojimo instrukcija (vokiečių/anglų)

InLine 51127C. Pagrindinės plokštės sąsaja: PCI Express. Kilmės šalis: Taivanas. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 7, Windows 8, palaikomos Linux operacinės sistemos: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, palaikomos serverių operacinės sistemos: Windows Server 2008 R2, Windows Server 2016, Windows Server 2019. Plotis: 132 mm, gylis: 98 mm. Pakuotės svoris: 244 g

Kaip naudoti

Įdiekite InLine 51127C į laisvą PCIe x4 (ar didesnį) lizdą išjungtoje sistemoje, pritvirtinkite plokštę prie korpuso ir prijunkite tinklo kabelius prie šešių RJ45 prievadų. Paleiskite sistemą ir įdiekite tvarkykles iš pateikto CD arba atsisiųskite naujausias tvarkykles iš gamintojo, jei reikia. Konfigūruokite tinklo nustatymus, VLAN ir jumbo rėmus operacinėje sistemoje arba valdymo programinėje įrangoje pagal savo tinklo dizainą.

Rekomendacijos

Norint optimalaus našumo, naudokite 5e ar aukštesnės kategorijos kabelius „Gigabit“ jungtims ir įsitikinkite, kad kompiuterio BIOS ir operacinė sistema palaiko PCIe v2.1 ar naujesnę versiją. Įjunkite jumbo rėmus ir srauto valdymą tik jei jie palaikomi visame tinklo kelyje. Diegdami virtualias mašinas ar jautrų laikui AV srautą, vadovaukitės tvarkyklių dokumentacija dėl geriausios praktikos nustatymų.
