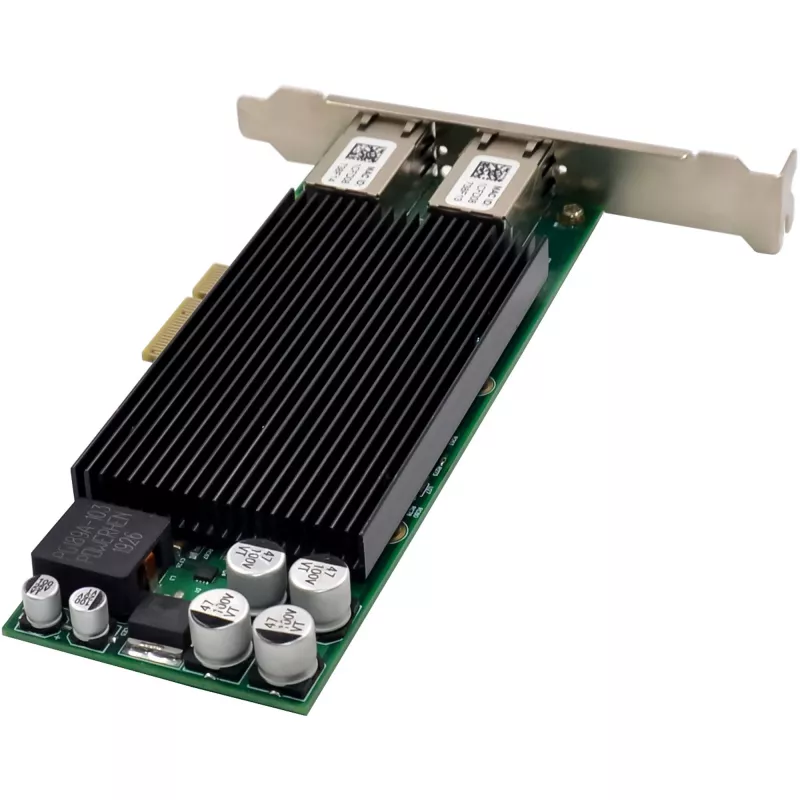

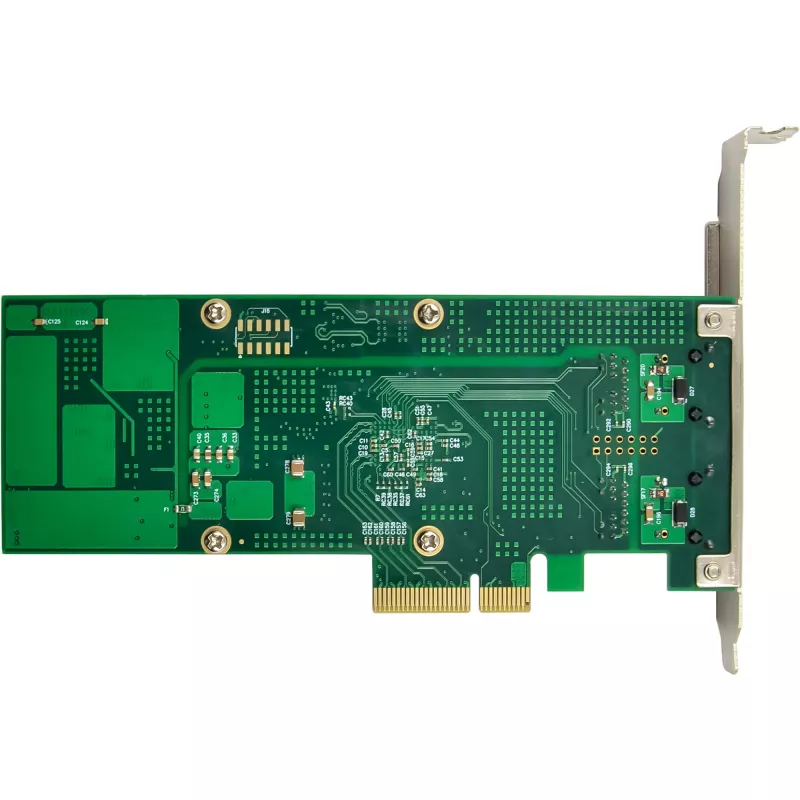

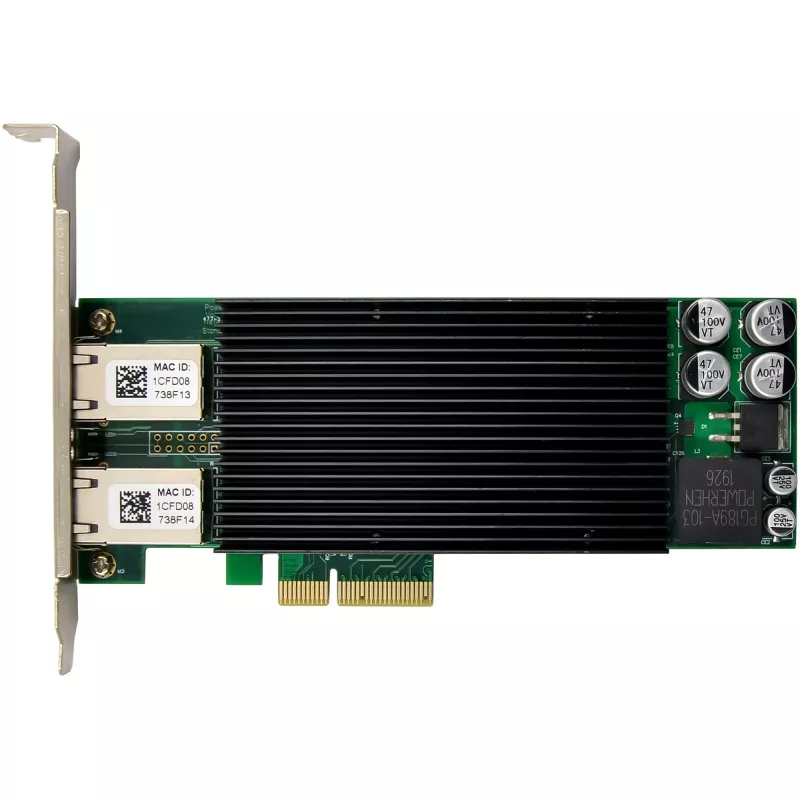

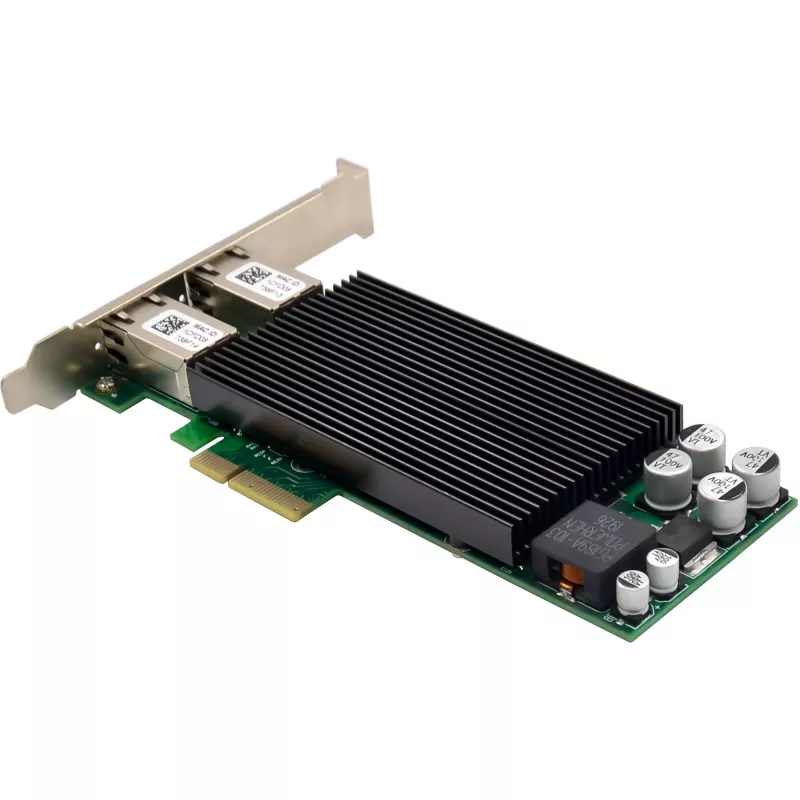

Vidinė eterneto tinklo plokštė InLine 51125P 1000 Mbit/s PCI Express

Dviguba gigabitinė eterneto sąsaja su PoE+ greitam ir patikimam ryšiui
2x RJ45 prievadai su 10/100/1000 Mb/s duomenų perdavimo sparta
Palaiko Power over Ethernet Plus (PoE+) iki 30 W vienam prievadui
Intel NHI350AM2 mikroschemų rinkinys užtikrina aukštą našumą ir energijos efektyvumą
PCIe x4 sąsaja su standartiniu ir žemo profilio laikikliais

InLine® dviguba gigabitinė tinklo plokštė PoE+ siūlo aukšto našumo ir universalų sprendimą profesionaliam naudojimui serveriuose, darbo stotyse ir AV programose. Su dviem RJ45 gigabitinėmis sąsajomis ji užtikrina patikimą 10/100/1000 Mb/s eterneto ryšį ir palaiko šiuolaikines tinklo technologijas optimizuotam našumui ir energijos efektyvumui.
Dėka PoE+ (IEEE 802.3af/at) su iki 30 W vienam prievadui, ji idealiai tinka IP kameroms, prieigos taškams ir VoIP telefonams, kurie gali būti maitinami tiesiogiai per tinklo kabelį – be atskiro maitinimo šaltinio.
Papildomos funkcijos, tokios kaip VLAN palaikymas (802.1Q), Jumbo rėmeliai iki 9K, Srauto valdymas (802.3x) ir Virtualių mašinų įrenginių eilės (VMDq), užtikrina optimizuotą tinklo našumą ir efektyvų sistemos išteklių naudojimą.
Techniniai duomenys:

Magistralės tipas: PCIe v2.1 (5.0 GT/s) 4 linijų
Jungtis: 2 x RJ45 (varinis)
Duomenų perdavimo sparta: 10/100/1000 Mb/s (gigabitinis eternetas)
Mikroschemų rinkinys: Intel NHI350AM2
Palaikomi protokolai: IPv4, IPv6
PoE+ (Power over Ethernet)
Maksimali galia: 30 W vienam prievadui
Įtampos diapazonas: 44-57 V DC vienam prievadui
Matmenys: 160 mm x 69 mm (PCIe plokštė)

Maksimalus kabelio ilgis:

10BASE-T: 3 kategorijos ar aukštesnė (iki 100 m)
100BASE-TX: 5 kategorijos ar aukštesnė (iki 100 m)
1000BASE-T: 5e kategorijos ar aukštesnė (iki 100 m)

Tinklo ir protokolų palaikymasPalaikomi IEEE standartai:

IEEE 802.3 (eternetas), IEEE 802.3u (spartusis eternetas), IEEE 802.3ab (gigabitinis eternetas)
IEEE 802.3x (srauto valdymas), IEEE 802.1Q (VLAN)
IEEE 802.3af (PoE) / IEEE 802.3at (PoE+)
IEEE 802.1Qav (garso-vaizdo sujungimas)
IEEE 1588 ir 802.1AS (tikslus laiko sinchronizavimas)

Funkcijos:

Automatinis derėjimasis (10/100/1000 Mb/s)
MDI/MDI-X (automatinis kryžminio kabelio aptikimas)
Gavimo pusės skalavimas (RSS)
Jumbo rėmelių palaikymas (iki 9K)
UDP/TCP ir IP kontrolinės sumos perkėlimas
Virtualių mašinų įrenginių eilės (VMDq, iki 8 VM)
Pertraukčių droseliavimo valdymas

Operacinių sistemų palaikymas

Windows: 11, 10, 8, 7
Windows Server: 2008 R2, 2016, 2019, 2021
Linux: nuo branduolio versijos 2.6.30
Kitos: FreeBSD, virtualizacijos aplinkos (pvz., VMware ESXi)

Aplinkos sąlygos:

Darbo temperatūra: 0 °C iki 55 °C
Laikymo temperatūra: -40 °C iki 70 °C
Maksimali drėgmė: 90%

Pristatymo komplektacija:

1x InLine® dviguba gigabitinė tinklo plokštė PoE+, 2x RJ45 1Gb/s

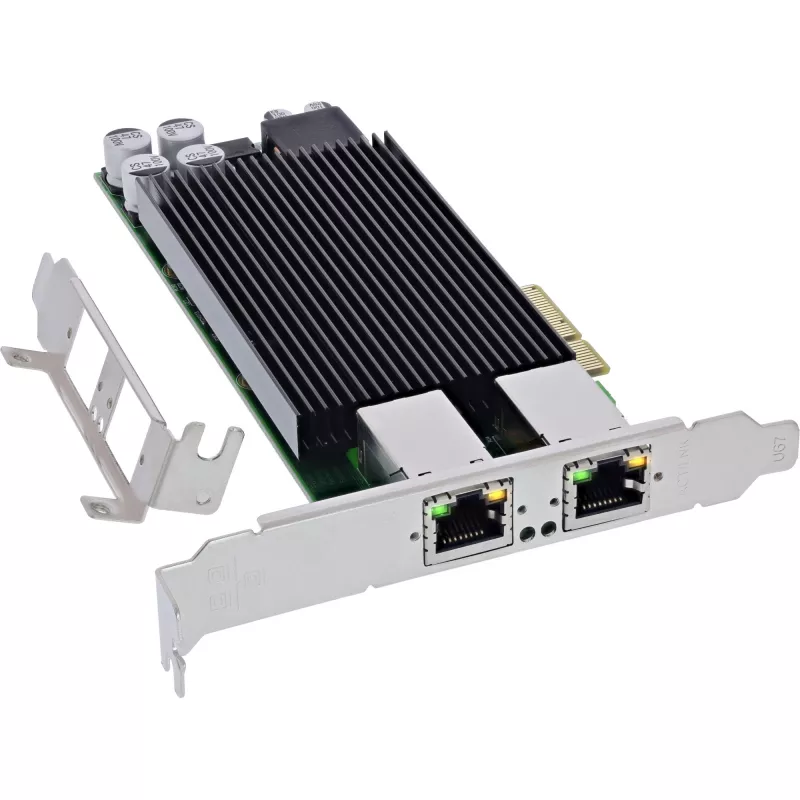

1x žemo profilio lizdo laikiklis
1x tvarkyklių CD
1x naudojimo instrukcija (vokiečių/anglų)

InLine 51125P. Prieglobos sąsaja: PCI Express. Kilmės šalis: Taivanas. Mikroschemų rinkinys: Intel NHI350AM2. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 7, Windows 8, palaikomos Linux operacinės sistemos: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, palaikomos serverių operacinės sistemos: Windows Server 2008 R2, Windows Server 2016, Windows Server 2019. Plotis: 160 mm, Gylis: 69 mm

Kaip naudoti

Įdėkite plokštę į laisvą PCIe x4 (arba didesnį) lizdą pagrindinėje plokštėje ir pritvirtinkite pateiktu standartiniu arba žemo profilio laikikliu. Prijunkite tinklo įrenginius prie RJ45 prievadų naudodami tinkamus eterneto kabelius (Cat5e ar aukštesnės kategorijos gigabitiniam ryšiui). Jei naudojate PoE, įsitikinkite, kad prijungti įrenginiai palaiko PoE/PoE+ ir patikrinkite, ar prieglobos sistema ir kabeliai tiekia reikiamą įtampą (44–57 V DC). Įdiekite tvarkykles iš pateikto CD arba atsisiųskite naujausias tvarkykles jūsų operacinei sistemai (Windows, Windows Server, Linux branduolys ≥2.6.30, FreeBSD, virtualizacijos platformos).

Rekomendacijos

Stabiliam gigabitiniam darbui ir PoE+ tiekimui naudokite Cat5e ar geresnius kabelius ir laikykitės iki 100 m kabelio ilgio. Prieš jungdami kelis PoE įrenginius patikrinkite galios biudžetą vienam prievadui ir bendrus sistemos galios reikalavimus. Virtualizuotose aplinkose įjunkite VMDq ir RSS tvarkyklėje, kad pagerintumėte našumą keliose virtualiose mašinose.
