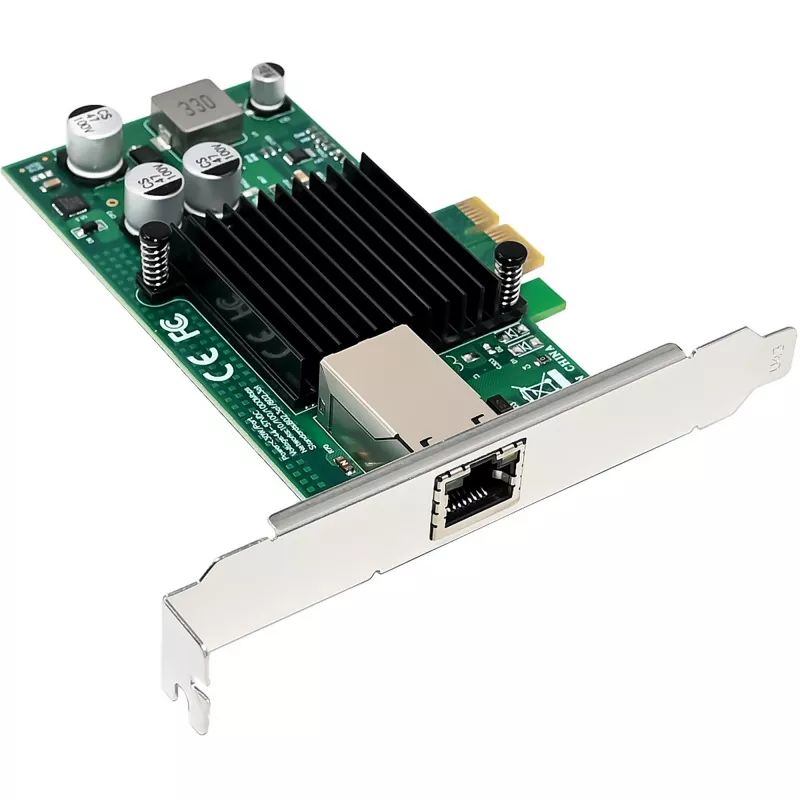

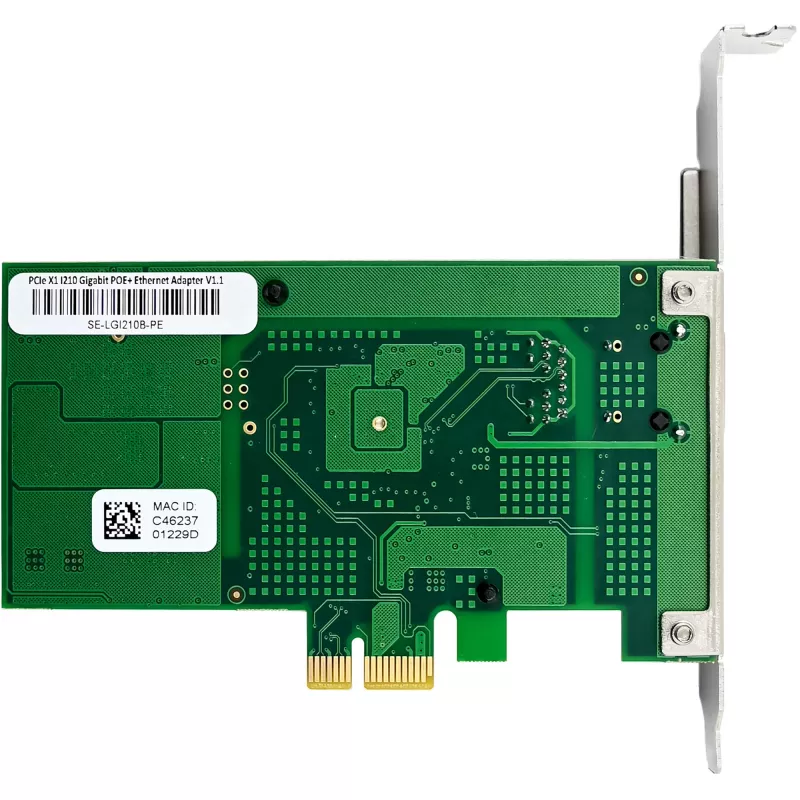

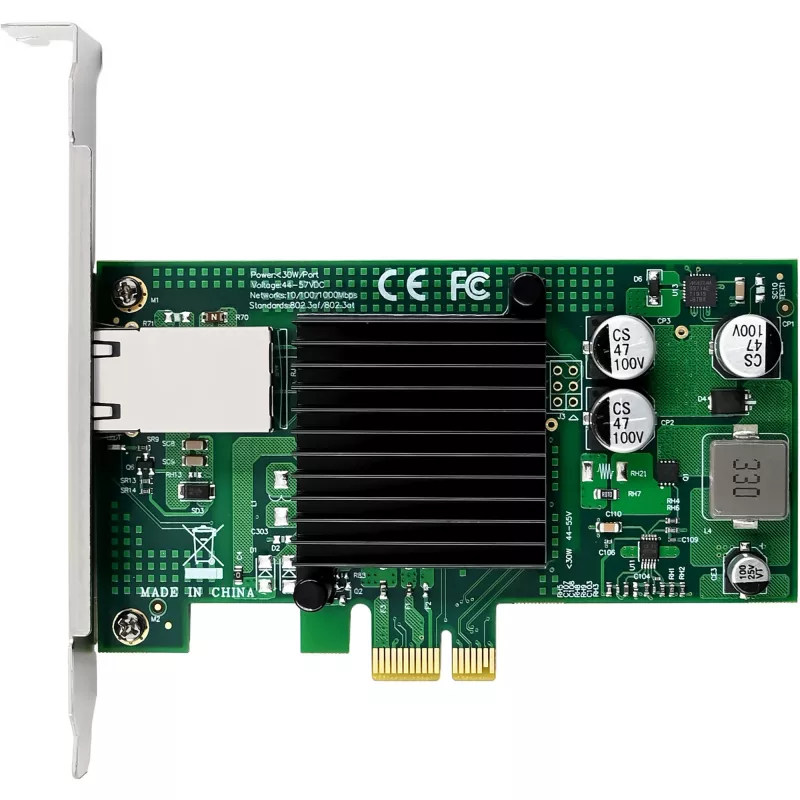

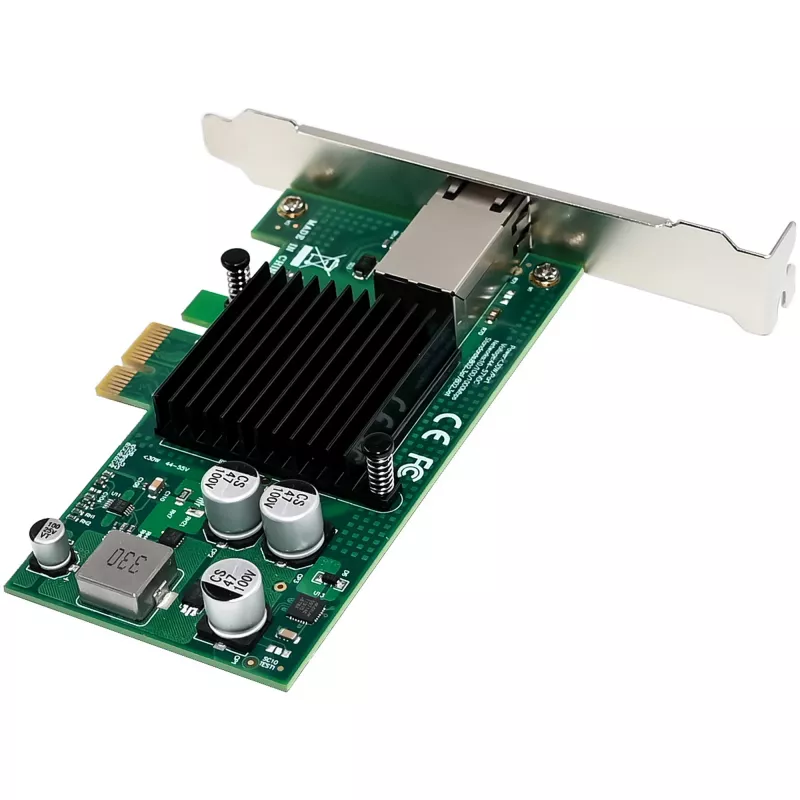

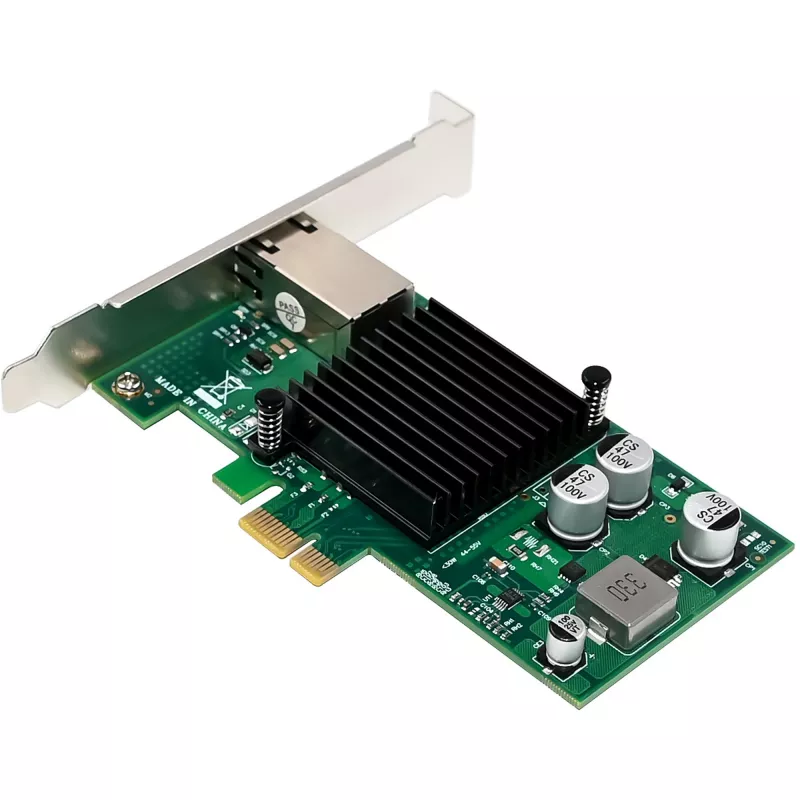

InLine 51125O Gigabit Ethernet tinklo plokštė 1x RJ45 1 Gb/s, PCIe x1, PoE+, Intel WGI210AT

Gigabitinis Ethernet su PoE+greitam ir patikimam ryšiui
1x RJ45 jungtis10/100/1000 Mb/s duomenų perdavimo sparta
Palaiko Power over Ethernet Plus (PoE+)su iki 30 W galia
Intel WGI210AT mikroschemų rinkinysdideliam našumui ir energijos efektyvumui
PCIe x1 sąsajasu standartiniu ir žemo profilio lizdo laikikliu

InLine® Gigabit tinklo plokštė PoE+siūlo galingą ir universalų sprendimą profesionaliam naudojimui serveriuose, darbo stotyse ir AV programose. Su RJ45 Gigabit sąsajaji užtikrina patikimą 10/100/1000 Mb/s Ethernet ryšįir palaiko šiuolaikines tinklo technologijas, kad būtų optimizuotasnašumas ir energijos efektyvumas.
Dėka PoE+ (IEEE 802.3af/at) su iki 30 W, ji idealiai tinka IP kameroms, prieigos taškams ir VoIP telefonams, kurie gali būti maitinami tiesiogiai per tinklo kabelį - be atskiro maitinimo šaltinio.
Papildomos funkcijos, tokios kaip VLAN palaikymas (802.1Q), Jumbo kadrai iki 9K, srauto valdymas (802.3x)ir virtualių mašinų įrenginių eilės (VMDq)užtikrina optimizuotą tinklo našumą ir efektyvų sistemos išteklių naudojimą.
Techniniai duomenys:

Magistralės tipas: PCIe v2.1 (5.0 GT/s) 1 juosta
Jungtis: 1 x RJ45 (varinis)
Duomenų perdavimo sparta: 10/100/1000 Mb/s (Gigabit Ethernet)

Maksimalus kabelio ilgis:

10BASE-T: 3 kategorijos ar aukštesnė (iki 100 m)
100BASE-TX: 5 kategorijos ar aukštesnė (iki 100 m)
1000BASE-T: 5e kategorijos ar aukštesnė (iki 100 m)

Mikroschemų rinkinys: Intel WGI210AT
Palaikomi protokolai: IPv4, IPv6
PoE+ (Power over Ethernet)
Maksimali galia: 30 W
Įtampos diapazonas: 44-57 V DC
Matmenys: 115 mm x 69 mm (PCIe plokštė)

Tinklo ir protokolų palaikymas
Palaikomi IEEE standartai:

IEEE 802.3 (Ethernet)
IEEE 802.3u (Fast Ethernet)
IEEE 802.3ab (Gigabit Ethernet)
IEEE 802.3x (Srauto valdymas)
IEEE 802.1Q (VLAN)
IEEE 802.3af / 802.3at (PoE+)
IEEE 802.1Qav (garso-vaizdo tiltavimas)
IEEE 1588 & 802.1AS (tikslus laiko sinchronizavimas)

Funkcijos:

Automatinis derinimasis (10/100/1000 Mb/s)
MDI/MDI-X (automatinis kryžminio sujungimo aptikimas)
Priėmimo pusės skalavimas (RSS)
Jumbo kadrų palaikymas (iki 9K)
UDP/TCP ir IP kontrolinių sumų perdavimas
Virtualių mašinų įrenginių eilės (VMDq, iki 8 VM)
Pertraukčių slopinimo valdymas

Operacinių sistemų palaikymas

Windows: 11, 10, 8, 7
Windows Server: 2008 R2, 2016, 2019, 2021
Linux: nuo branduolio versijos 2.6.30
Kitos: FreeBSD, virtualizacijos aplinkos (pvz., VMware ESXi)

Aplinkos sąlygos:

Darbinė temperatūra: 0 °C iki 55 °C
Laikymo temperatūra: -40 °C iki 70 °C
Maksimali drėgmė: 90 %

Pristatymo apimtis:

1x InLine® Gigabit tinklo plokštė PoE+, 1x RJ45 1Gb/s

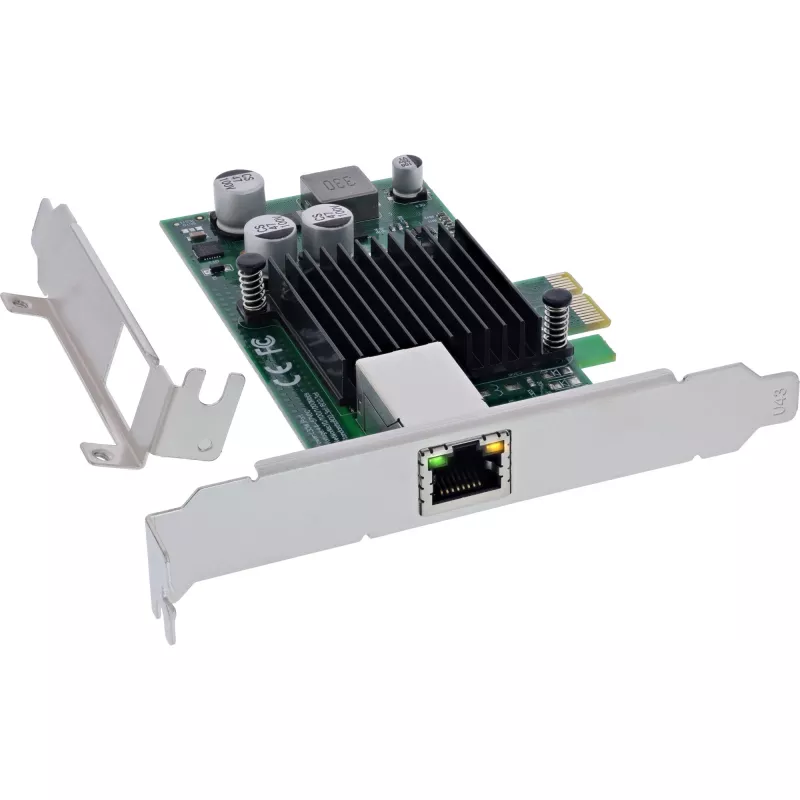

1x žemo profilio lizdo laikiklis
1x tvarkyklių CD
1x naudojimo instrukcijos (vokiečių/anglų)

InLine 51125O. Sąsaja su kompiuteriu: PCI Express. Kilmės šalis: Taivanas. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 7, Windows 8, Palaikomos Linux operacinės sistemos: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Palaikomos serverių operacinės sistemos: Windows Server 2008 R2, Windows Server 2016, Windows Server 2019. Plotis: 115 mm, Gylis: 69 mm. Pakuotės svoris: 80 g, Pakuotės tūris: 700 cm³

Kaip naudoti

Įstatykite plokštę į laisvą PCIe x1 lizdą (arba suderinamą lizdą) pagrindinėje plokštėje ir pritvirtinkite pridedamu laikikliu (standartiniu arba žemo profilio). Prijunkite Cat5e ar aukštesnės kategorijos Ethernet kabelį prie RJ45 prievado, kad veiktų Gigabit režimu, o jei naudojate PoE, įsitikinkite, kad prijungtas įrenginys palaiko PoE ir kabelis atitinka reikiamą kategoriją bei ilgio ribas (iki 100 m). Įdiekite tvarkykles iš pridedamo CD arba gamintojo svetainės ir patikrinkite tinklo bei PoE nustatymus operacinėje sistemoje arba valdymo konsolėje.

Rekomendacijos

Kad veiktų stabilus Gigabit ir PoE+ ryšys, naudokite Cat5e (ar geresnius) kabelius ir kabelių ilgį neviršykite 100 m. Prieš prijungdami įrenginio PoE reikalavimus patikrinkite ir užtikrinkite, kad pagrindinė sistema užtikrintų tinkamą aušinimą nurodytame darbinės temperatūros diapazone.
