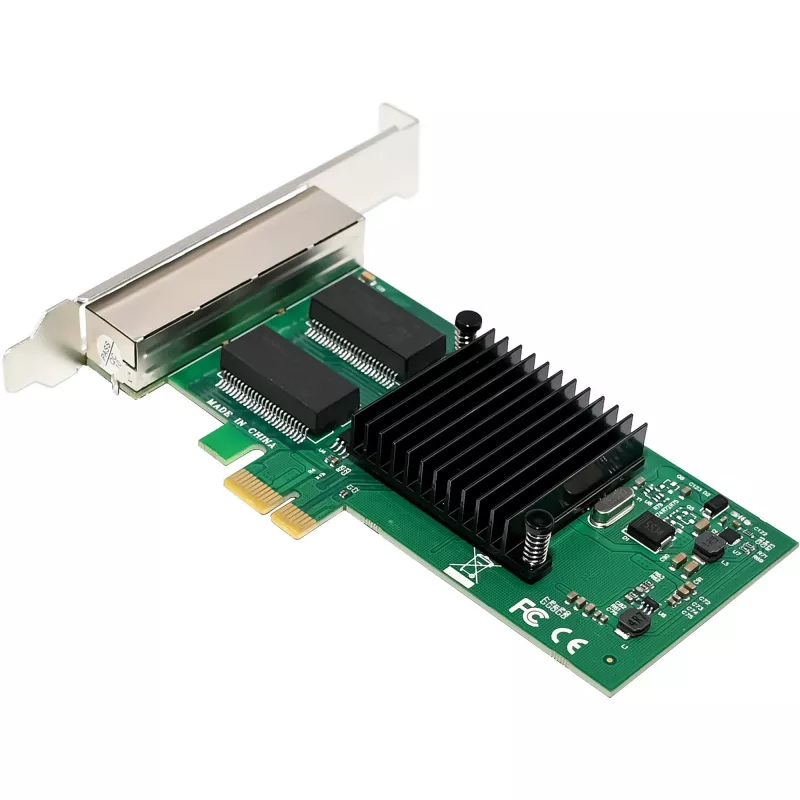

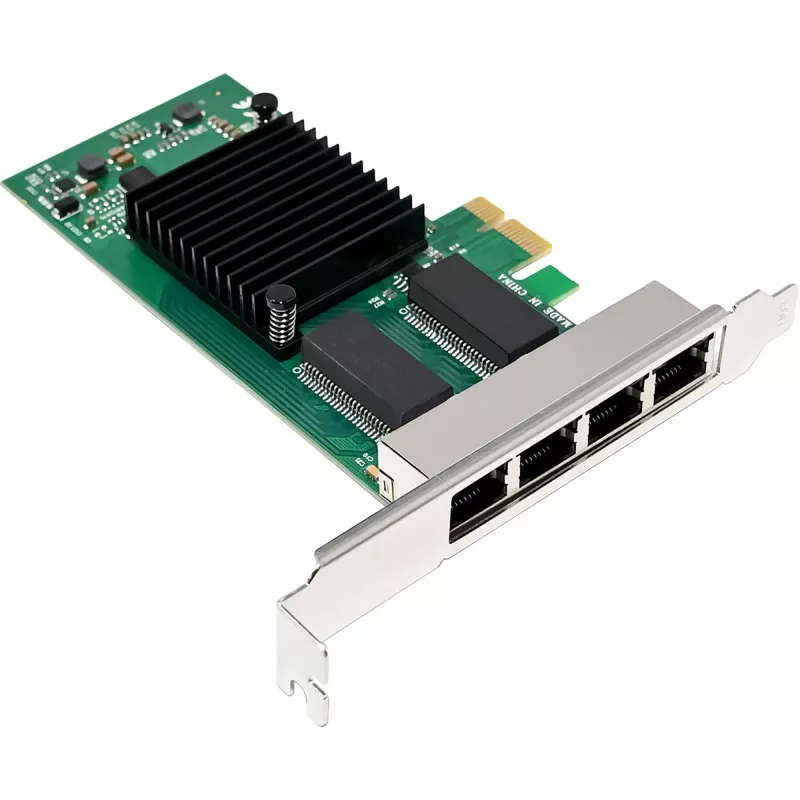

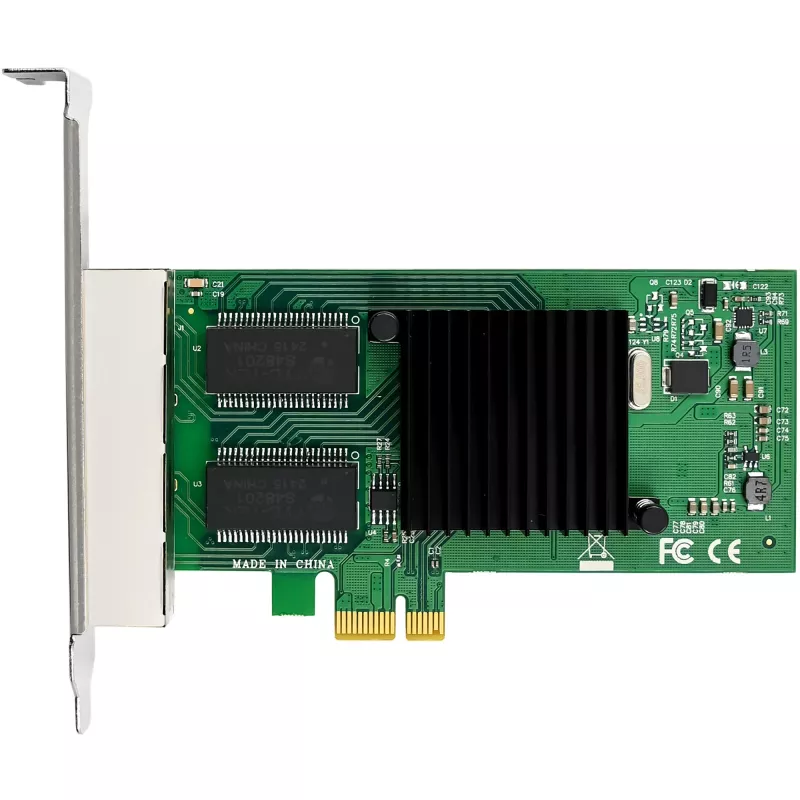

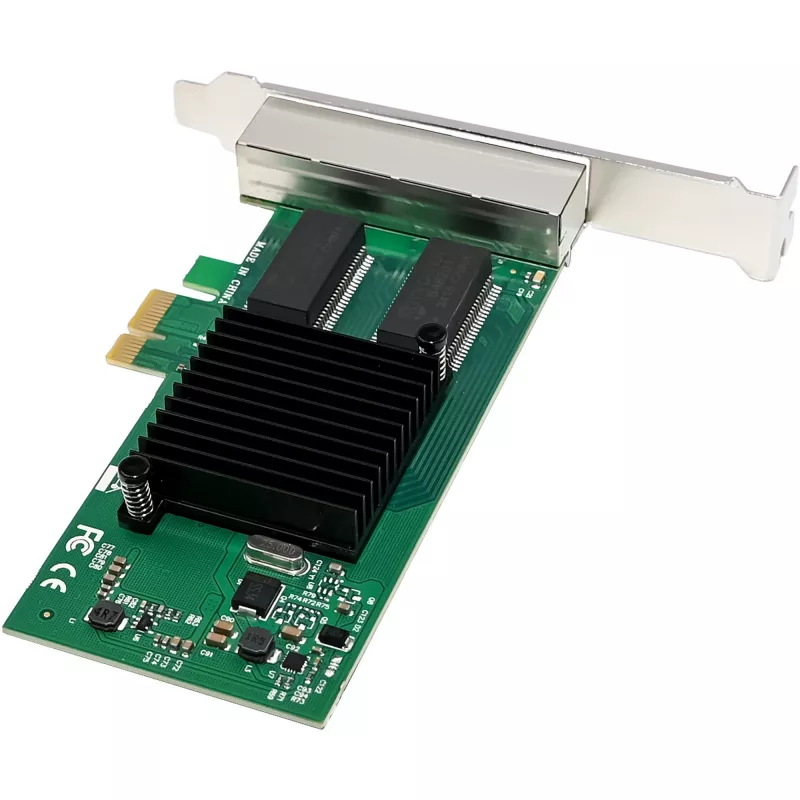

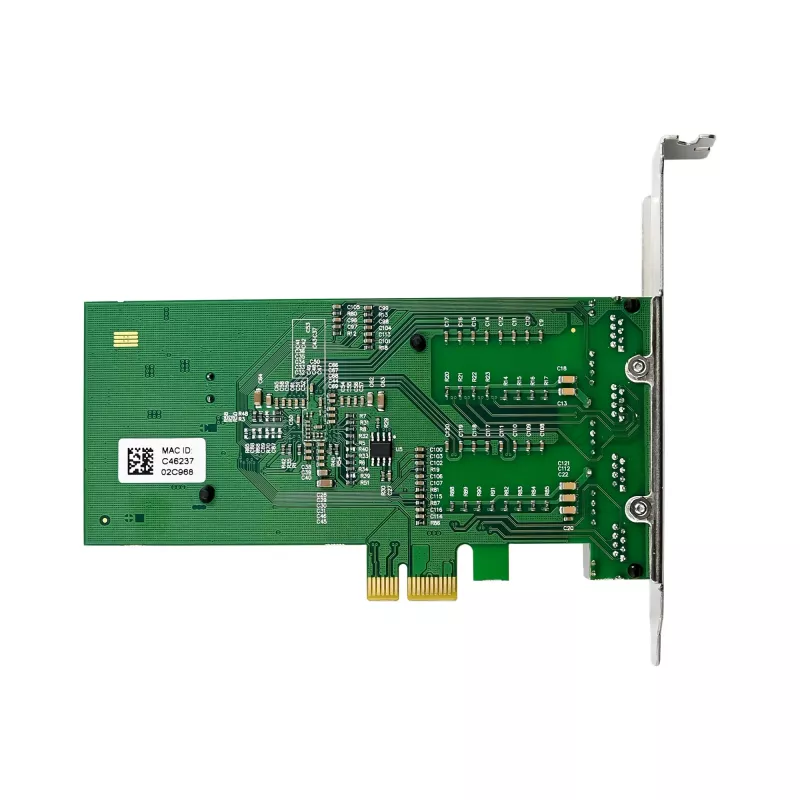

Tinklo plokštė InLine 51127D Vidinė Ethernet 1000 Mbit/s PCI Express

Keturios RJ45 gigabitinės jungtys stabiliems ir greitiems tinklo ryšiams
PCIe x1 sąsaja užtikrina platų suderinamumą su šiuolaikinėmis sistemomis
Palaiko VLAN (802.1Q), jumbo kadrus (iki 9K) ir srauto valdymą
Optimizuotas duomenų perdavimas dėl automatinio derybų ir kryžminio sujungimo aptikimo (MDI/MDI-X)

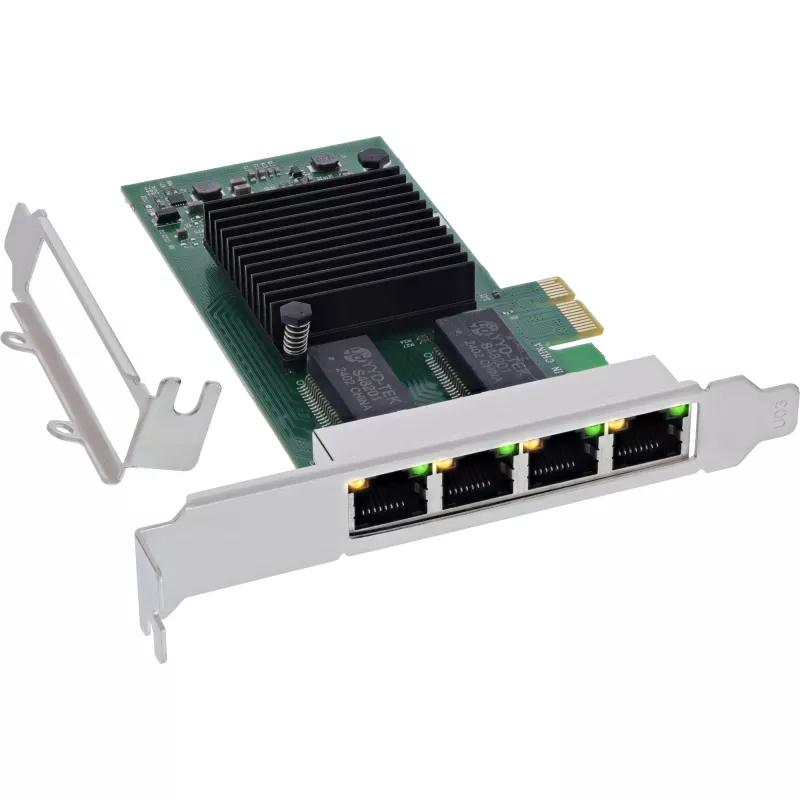

Komplekte yra žemo profilio lizdo laikiklis lanksčioms montavimo galimybėms

InLine® Quad gigabitinė tinklo plokštė siūlo galingą ir lankstų sprendimą patikimam gigabitiniam ryšiui sudėtingose tinklo infrastruktūrose. Ji idealiai tinka įmonėms ir profesionaliems naudotojams, kuriems reikia didelio pralaidumo, mažo delsos ir ateities poreikius atitinkančio tinklo ryšio.
Dėl PCIe v2.1 (x1) plokštė pasižymi dideliu suderinamumu ir palaiko šiuolaikinius Ethernet standartus bei šviesolaidinius ryšius, užtikrindama stabilų ir efektyvų duomenų perdavimą. Funkcijos, tokios kaip automatinis derybų režimas, jumbo kadrai ir automatinis kryžminio sujungimo aptikimas (MDI/MDI-X), optimizuoja našumą ir palengvina integravimą į esamus tinklus.
Techniniai duomenys:

Magistralės tipas: PCIe v2.1 (5.0 GT/s) 1 linijos
Jungtis: 4 x RJ45 (varinis)
Duomenų perdavimo sparta: 10/100/1000 Mb/s (gigabitas Ethernet)
Palaikomos spartos:
10/100 Mb/s pusiau dvipusiu režimu
10/100/1000 Mb/s pilnu dvipusiu režimu

Maksimalus kabelio ilgis:
10BASE-T: 3 kategorija arba aukštesnė (iki 100 m)
100BASE-TX: 5 kategorija arba aukštesnė (iki 100 m)
1000BASE-T: 5e kategorija arba aukštesnė (iki 100 m)

Mikroschemų rinkinys: Intel I350AM4
Palaikomi protokolai: IPv4, IPv6
Matmenys: 130 mm x 69 mm (PCIe plokštė)

Tinklo ir protokolų palaikymas:

Palaikomi IEEE standartai:

IEEE 802.3 (Ethernet), IEEE 802.3u (greitasis Ethernet), IEEE 802.3ab (gigabitas Ethernet)
IEEE 802.3x (srauto valdymas)
IEEE 802.3z (gigabitas Ethernet per šviesolaidinį kabelį – daugiamodis ir vienmodis šviesolaidinis kabelis)
IEEE 1588 protokolas ir 802.1AS diegimas

Funkcijos:

Automatinis derybų režimas (10/100/1000 Mb/s)
Jumbo kadrų palaikymas (iki 9K)
Automatinė kryžminio sujungimo aptikimo funkcija (MDI/MDI-X)
Pertraukčių lygiai INTA, INTB, INTC, INTD, MSI, MSI-X

Operacinės sistemos palaikymas:

Windows: 11, 10, 8, 7
Windows Server: 2008 R2, 2016, 2019, 2021
Linux: nuo branduolio versijos 2.6.30

Aplinkos sąlygos:

Darbo temperatūra: 0 °C iki 55 °C
Laikymo temperatūra: -40 °C iki 70 °C
Maksimalus drėgnumas: 90 %

Pristatymo komplektacija:

1x InLine® Quad gigabitinė tinklo plokštė, 4x RJ45 1 Gb/s
1x žemo profilio lizdo laikiklis
1x tvarkyklių CD
1x instrukcijų vadovas (vokiečių/anglų)

InLine 51127D. Sąsaja: PCI Express. Kilmės šalis: Taivanas. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 7, Windows 8, Palaikomos Linux operacinės sistemos: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Palaikomos serverių operacinės sistemos: Windows Server 2008 R2, Windows Server 2016, Windows Server 2019. Plotis: 130 mm, Gylis: 69 mm. Pakuotės svoris: 90 g

Kaip naudoti

Įdiekite plokštę į laisvą PCIe x1 (arba suderinamą) lizdą išjungtame kompiuteryje ar serveryje ir pritvirtinkite pateiktu laikikliu. Prijunkite standartinius Ethernet kabelius prie RJ45 jungčių ir įdiekite tvarkyklę iš pateikto CD arba atsisiųskite naujausią tvarkyklę savo operacinei sistemai. Konfigūruokite tinklo nustatymus, VLAN ir bet kokias reikalingas IEEE 1588 laiko sinchronizavimo funkcijas operacinėje sistemoje ar tinklo valdymo programinėje įrangoje. Linux sistemoms įsitikinkite, kad branduolio versija yra 2.6.30 arba naujesnė.

Rekomendacijos

Gigabitinei (1000BASE-T) jungčiai naudokite 5e kategorijos ar aukštesnius kabelius ir neviršykite 100 m ilgio. Jumbo kadrus įjunkite tik tuo atveju, jei visi duomenų kelio įrenginiai palaiko pasirinktą MTU. Ilgalaikiam patikimam veikimui laikykitės nurodytų darbo temperatūros ir drėgnumo intervalų.
