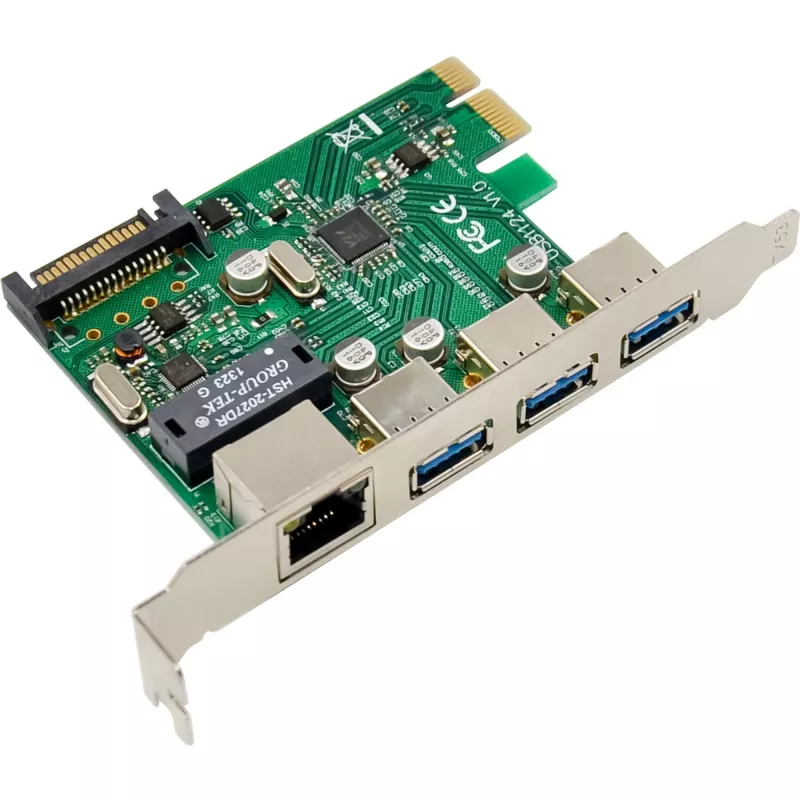

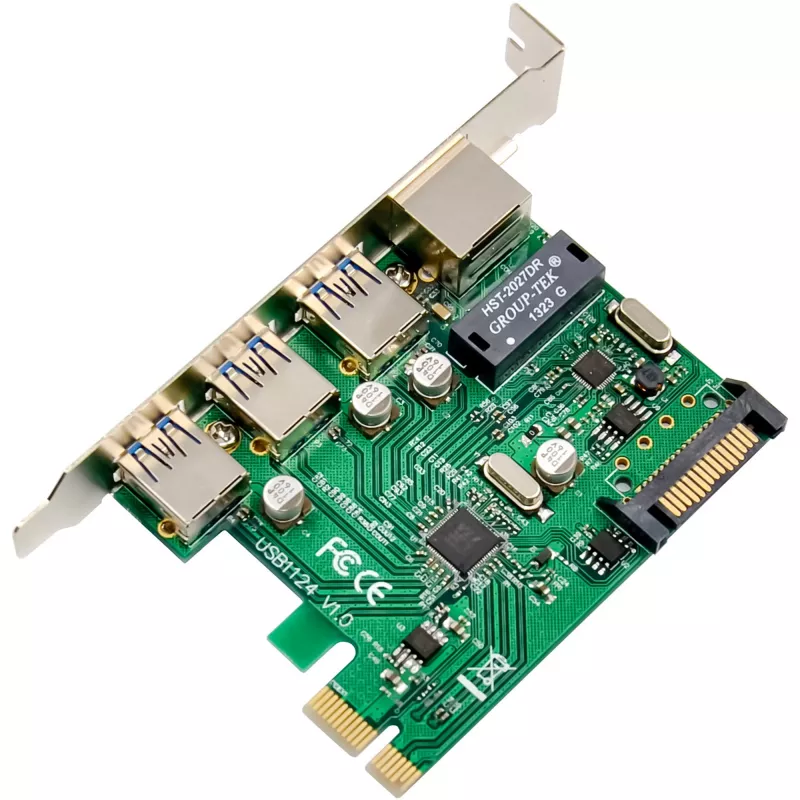

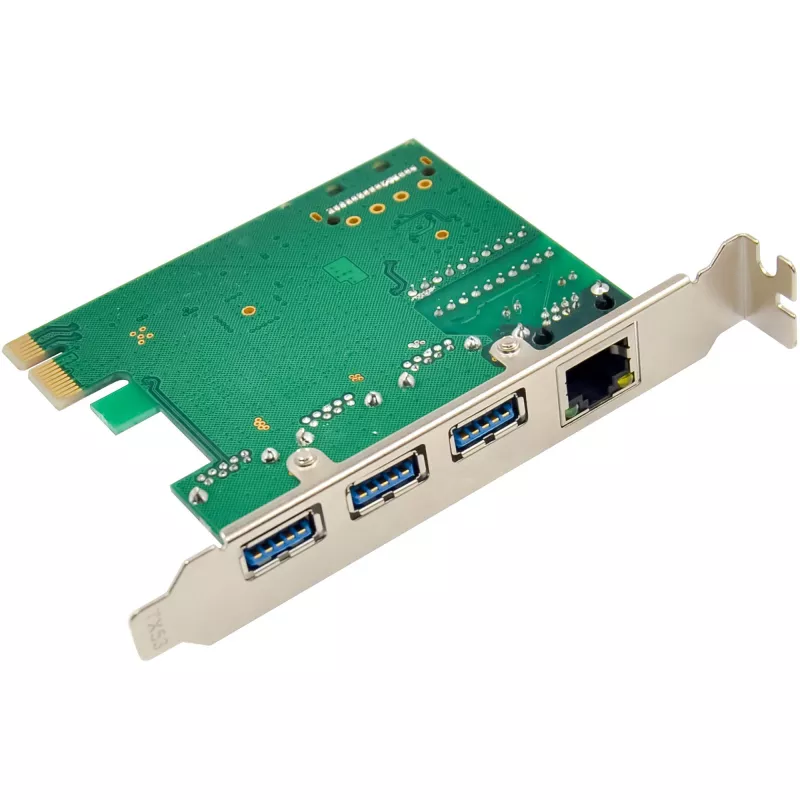

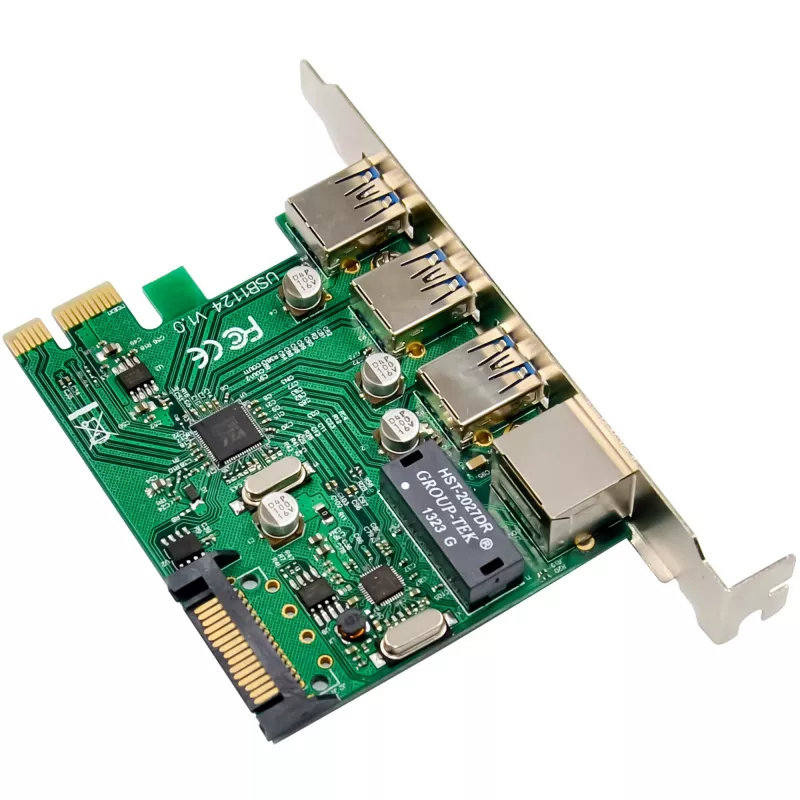

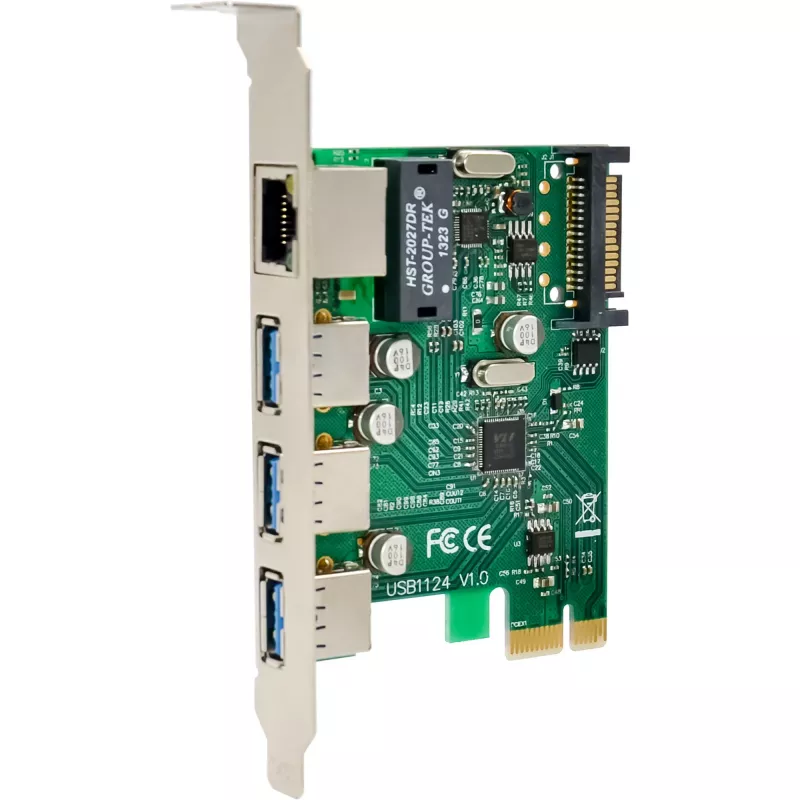

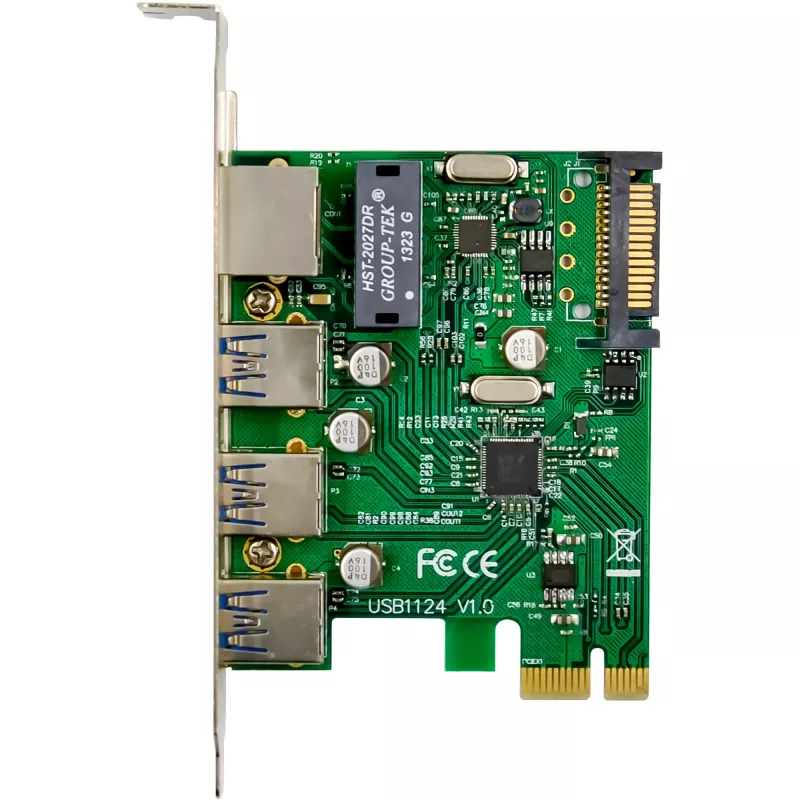

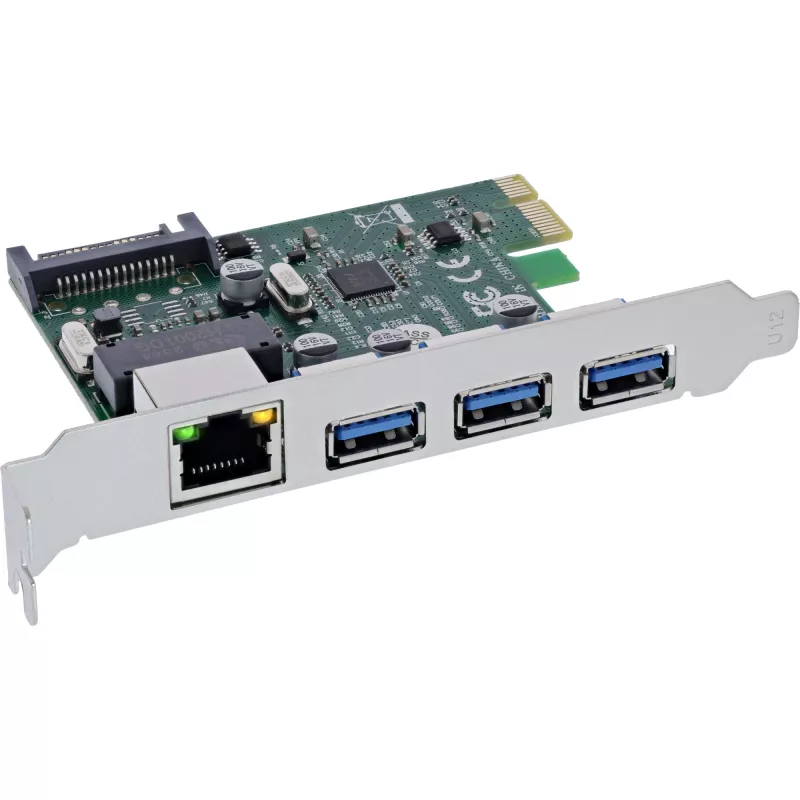

Tinklo plokštė InLine 51125R Ethernet 1000 Mbit/s PCI Express

Kombinuotas tinklo ir USB plėtinyslanksčiam sistemos pritaikymui
1x RJ45 Gigabit Ethernetsu automatiniu derėjimu stabiliems ryšiams
3x USB 3.2 Gen.1 prievadai su iki 5 Gb/s duomenų perdavimo sparta
PCIe x1 sąsajalengvam montavimui ir plačiam suderinamumui
Palaiko Wake-on-LAN, Jumbo rėmus ir šiuolaikinius tinklo protokolus

InLine® kombinuota plokštė išplečia jūsų sistemą didelio našumo Gigabit tinklo jungtimi ir trimis greitais USB 3.2 Gen.1 prievadais. Idealu virtualizacijai, duomenų perdavimui ir energiją taupantiems tinklo sprendimams.
RJ45 jungtis suteikia Gigabit Ethernet jungtį su automatiniu derėjimu ir palaiko IPv4, IPv6, Wake-on-LAN (WOL), Jumbo rėmus bei šiuolaikinius tinklo protokolus.
USB 3.2 Gen.1 prievadai pasiekia iki 5 Gb/s perdavimo spartą ir palaiko Plug & Play bei karštojo prijungimo funkcijas. Dėl papildomos 15 kontaktų maitinimo jungties užtikrinamas stabilus USB prievadų maitinimas.
Techniniai duomenys:

Magistralės tipas: PCIe v2.1 (5.0 GT/s) 1 linija
Prievadai: 1 x RJ45 (Gigabit LAN), 3 x USB 3.2 Gen.1 (USB-A, 5 Gb/s)
RJ45 duomenų perdavimo sparta: 10/100/1000 Mb/s (Gigabit Ethernet)
Palaikomi greičiai:
10/100 Mb/s pusiau dvipusiu režimu
10/100/1000 Mb/s pilnai dvipusiu režimu
USB-A duomenų perdavimo sparta: 5 Gb/s
Maitinimas: 15 kontaktų maitinimo jungtis papildomam USB prievadų maitinimui
Lustų rinkinys: VIA VL805 (USB), Realtek RTL8153 (LAN)
Palaikomi protokolai: IPv4, IPv6
Matmenys: 75 mm x 80 mm (PCIe plokštė)

Tinklo ir protokolų palaikymas:

Palaikomi IEEE standartai:

IEEE 802.3, 802.3u, 802.3az (Ethernet standartai)
IEEE 802.3x (srauto valdymas)
Palaiko patikimą duomenų perdavimą ir energijos taupymo mechanizmus

USB 3.2 Gen.1 sąsaja - 3x USB-A prievadai:

Maksimali galia: 5 V / 900 mA vienam prievadui
Suderinamumas: Plug & Play ir karštai prijungiama

Savybės:

Automatinis derėjimas (10/100/1000 Mb/s)
Wake-on-LAN (WOL) ir nuotolinis pažadinimas
Jumbo rėmų palaikymas (iki 9K)
UDP/TCP ir IP kontrolinių sumų perkėlimas
Virtualių mašinų įrenginių eilės (VMDq, iki 8 VM)
Pertraukčių valdymas

Operacinių sistemų palaikymas:

Windows: 11, 10, 8, 7
Windows Server: 2008 R2, 2016, 2019, 2021
Linux: nuo branduolio versijos 2.6.30

Aplinkos sąlygos:

Darbo temperatūra: 0 °C iki 55 °C
Laikymo temperatūra: -40 °C iki 70 °C
Maksimali drėgmė: 90 %

Pristatymo apimtis:

1x InLine® kombinuota plokštė Gigabit tinklas
1x tvarkyklių CD
1x naudojimo instrukcija (vokiečių/anglų k.)

InLine 51125R. Pagrindinė sąsaja: PCI Express. Kilmės šalis: Taivanas. Lustų rinkinys: Realtek RTL8153. Palaikomos Windows operacinės sistemos: Windows 10, Windows 11, Windows 7, Windows 8, palaikomos Linux operacinės sistemos: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, palaikomos serverių operacinės sistemos: Windows Server 2008 R2, Windows Server 2016, Windows Server 2019. Plotis: 75 mm, gylis: 80 mm

Kaip naudoti

Išjunkite kompiuterį ir įdėkite plokštę į laisvą PCIe x1 lizdą pagrindinėje plokštėje. Prijunkite RJ45 kabelį prie tinklo ir, jei reikia, prijunkite 15 kontaktų maitinimo jungtį, kad USB prievadai gautų papildomą maitinimą. Įjunkite sistemą, įdiekite tvarkykles iš pateikto CD arba gamintojo svetainės ir patikrinkite, ar LAN ir USB prievadai yra atpažinti operacinės sistemos. Konfigūruokite tinklo nustatymus (IP, WOL, jumbo rėmai) operacinėje sistemoje arba tinklo valdymo įrankiuose pagal poreikį.

Rekomendacijos

Stabiliam didelės spartos perdavimui naudokite kokybiškus Cat5e arba Cat6 Ethernet kabelius, o USB įrenginius, kuriems reikia daugiau energijos, junkite tik prijungę papildomą 15 kontaktų maitinimo jungtį. Įjunkite Wake-on-LAN ir jumbo rėmus tiek operacinėje sistemoje, tiek tinklo įrangoje, kai to reikalauja jūsų programa.
