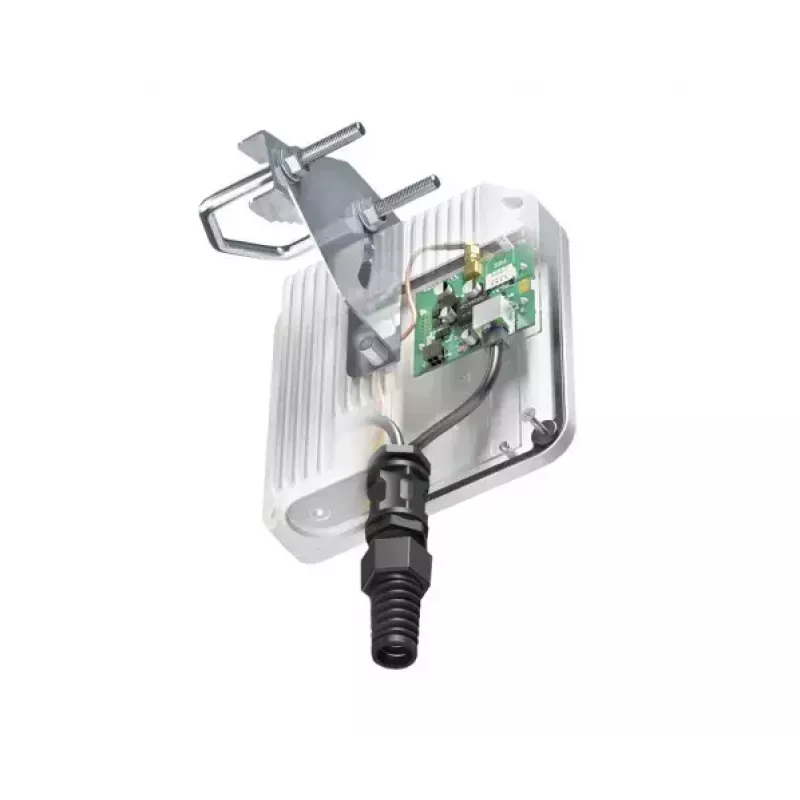

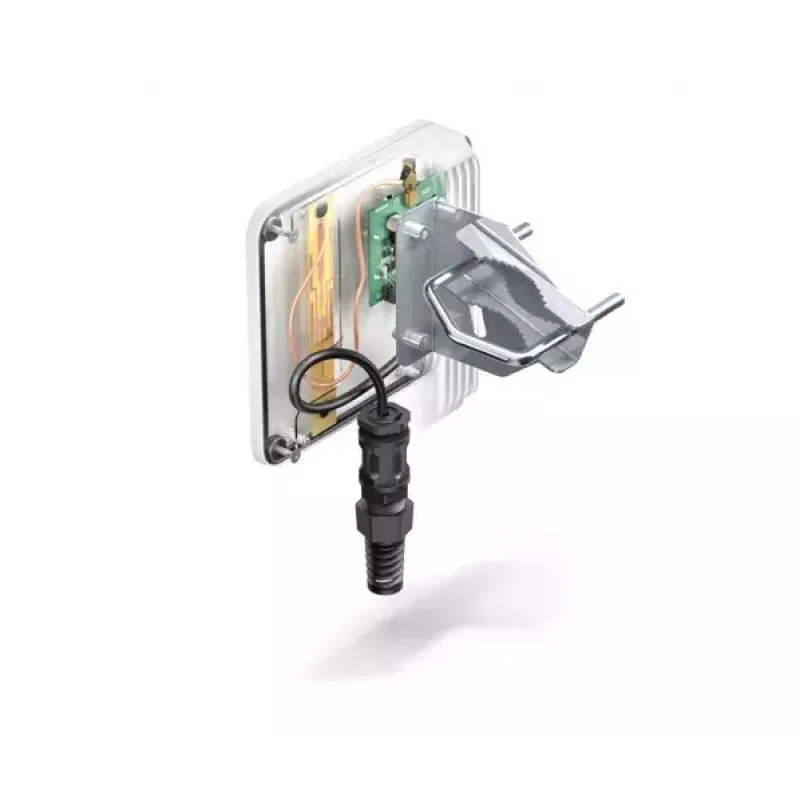

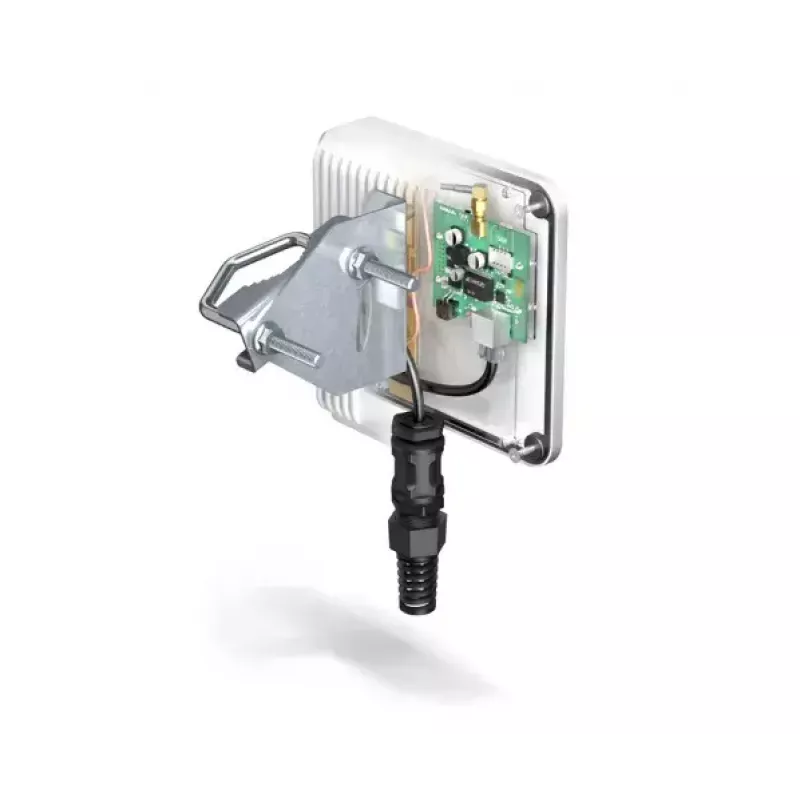

Daugiakryptė tinklo antena QuWireless A140I, 0,7–2,7 GHz, 2/3 dBi, PoE/LAN jungtis

QuWireless A140I yra daugiakryptė tinklo antena, sukurta plačiai daugiadažnei aprėpčiai 0,7–2,7 GHz diapazone. Su nominaliu 2/3 dBi stiprinimu ir maksimaliu iki 3 dBi, antena naudoja vertikalią poliarizaciją, kad užtikrintų pastovų priėmimą visomis horizontaliomis kryptimis. Kompaktiškas korpusas (165×165×54 mm) integruoja PoE/LAN jungtį kombinuotam maitinimo ir tinklo ryšiui bei turi vietą Teltonika TRB140 maršrutizatoriui montuoti, taip sukuriant visa apimančią platformą mobiliems ir stacionariems įrenginiams.

Privalumai

Antenos daugiakryptė diagrama supaprastina montavimą, kai norimo signalo kryptis nežinoma arba laikui bėgant kinta, sumažinant tiksliosios derinimo poreikį. Jos daugiadažnis dažnių palaikymas apima platų LTE ir korinio ryšio dažnių diapazoną 0,7–2,7 GHz ribose, leidžiant suderinamumą su įvairiais tinklo tiekėjais. Integruota PoE/LAN jungtis leidžia vienu kabeliu tiekti maitinimą ir duomenis, o kompaktiškas, nuo oro apsaugotas korpusas tinka montuoti patalpose arba apsaugotose lauko vietose. Skirta vieta Teltonika TRB140 maršrutizatoriui siūlo tvarkingą, kombinuotą sprendimą, kuris sumažina kabelių ir spintų poreikį.

Tinka

• Belaidžio ryšio aprėpties išplėtimui maršrutizatoriams ir tinklų sietuvams namuose, biuruose ir mažuose komerciniuose objektuose
• Mobiliems ir stacionariems įrenginiams, tokiems kaip jachtos, valtys, kemperiai ir RV
• Pramoniniam ir CCTV ryšiui, kur reikalingas kompaktiškas daugiadažnis priėmimas
• Viešosioms prieigos taškoms ir laikinoms vietoms, kurioms naudingas greitas vieno kabelio diegimas

Pagrindinės specifikacijos

• Dažnių diapazonas: 0,7–2,7 GHz
• Nominalus stiprinimas: 2/3 dBi (maksimalus nurodytas iki 3 dBi)
• Poliarizacija: vertikali
• Jungtis: PoE/LAN kombinuotam maitinimui ir duomenims
• Formos faktorius: kompaktiškas daugiakryptis korpusas, matmenys 165×165×54 mm
• Montavimas: patalpose arba apsaugotose lauko vietose
• Integruota montavimo vieta Teltonika TRB140 maršrutizatoriui (viskas viename konfigūracija)

Kaip naudoti

Sumontuokite QuWireless A140I apsaugotoje patalpoje arba apsaugotoje lauko vietoje su aiškiu matomumu į aplinkinę teritoriją, kad pasinaudotumėte jos daugiakrypčiu padengimu. Įdiekite Teltonika TRB140 maršrutizatorių į numatytą skyrių, jei naudojate viskas viename variantą, prijunkite maršrutizatorių prie PoE/LAN jungties ir nutieskite vieną Ethernet kabelį iki PoE injektoriaus arba komutatoriaus, kad teiktumėte tiek duomenis, tiek maitinimą. Įsitikinkite, kad antenos korpusas tvirtai pritvirtintas ir nukreiptas vertikaliai, kad išlaikytų vertikalią poliarizaciją. Po prijungimo patikrinkite signalo stiprumą ir tinklo registraciją maršrutizatoriuje ir, jei reikia, pakoreguokite padėtį apsaugotoje zonoje.

Rekomendacijos

Pastatykite anteną ten, kur ją minimaliai užstoja dideli metaliniai paviršiai, ir išlaikykite vertikalią orientaciją, kad išsaugotumėte vertikalią poliarizaciją. Naudokite PoE injektorių arba PoE palaikantį komutatorių, įvertintą pagal maršrutizatoriaus galios reikalavimus, ir laikykitės vietinių taisyklių lauko montavimui. Geriausiems rezultatams silpno signalo vietose išbandykite keletą apsaugotų montavimo pozicijų ir patikrinkite operatoriaus dažnių juostų suderinamumą 0,7–2,7 GHz diapazone.
