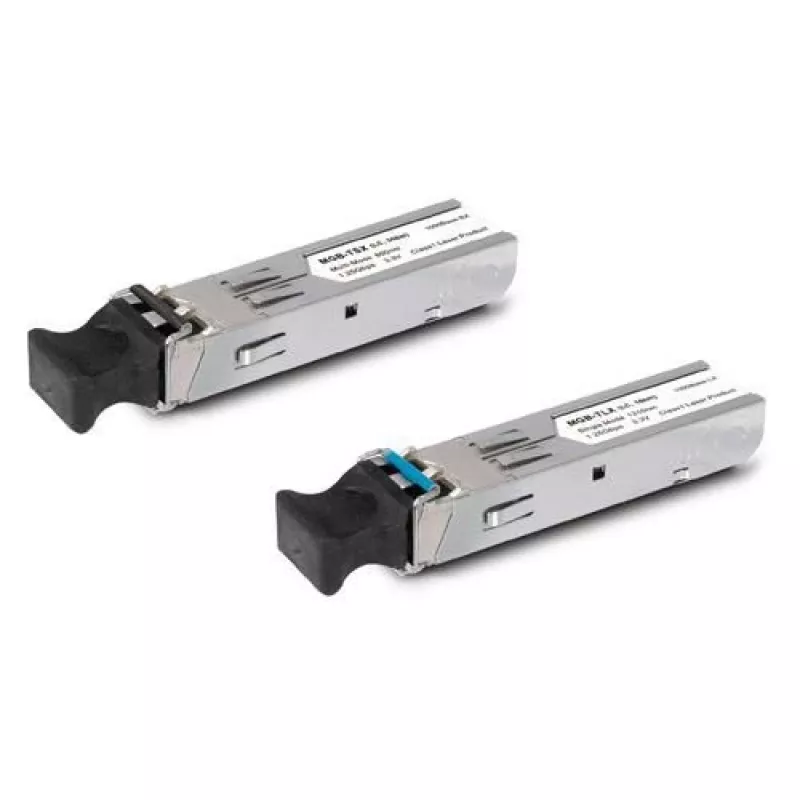

Šviesolaidinis siųstuvas-imtuvas PLANET MGB-TSX

PLANET MGB-TSX yra mini-GBIC šviesolaidinis siųstuvas-imtuvas, sukurtas 1000BASE-SX Gigabit Ethernet jungtims. Veikdamas 850 nm bangos ilgiu, modulis palaiko vienmodės ir daugiamodės skaidulos aplinkas ir yra karštojo prijungimo SFP (mini-GBIC) MSA atitinkančiuose prievaduose. Tai kompaktiškas, lengvai montuojamas sprendimas, skirtas išplėsti tinklo jungtis iki atstumų, kuriuos palaiko 1000BASE-SX optika, ir tinka pramoninei įrangai, kuriai reikia patikimo veikimo plačiame temperatūrų diapazone.

Privalumai

MGB-TSX siųstuvas-imtuvas atitinka SFP kelių šaltinių susitarimą (MSA) ir palaiko karštąjį prijungimą netrikdant pagrindinės įrangos. Jis užtikrina 1000 Mbit/s duomenų perdavimo spartą per skaidulą, naudodamas 850 nm bangos ilgį ir kompaktišką mini-GBIC sąsają, kad būtų galima lengvai integruoti į SFP prievadus. Modulis tinkamas diegti pramoninėje aplinkoje dėl suprojektuotos tolerancijos plačioms darbo sąlygoms.

Tinka

• 1000BASE-SX Gigabit Ethernet skaidulinėms jungtims
• SFP / mini-GBIC prievadams komutatoriuose, maršrutizatoriuose ir medijos keitikliuose
• Tinklo atnaujinimams, kuriems reikia kompaktiškų, karštojo prijungimo siųstuvų-imtuvų

Pagrindinės specifikacijos

• Prekės ženklas: PLANET
• Modelis / MPN: MGB-TSX
• Formos faktorius: mini-GBIC (SFP)
• Maksimali duomenų perdavimo sparta: 1000 Mbit/s
• Bangos ilgis: 850 nm (1000BASE-SX)
• EAN: 4711213687730

Kaip naudoti

Įdėkite MGB-TSX siųstuvą-imtuvą į SFP atitinkantį prievadą suderinamoje tinklo įrangoje, kol įrenginys įjungtas; modulis yra karštojo prijungimo ir įsijungs automatiškai. Prijunkite atitinkamą daugiamodės skaidulos komutacinį kabelį (LC jungtis) prie siųstuvo-imtuvo ir patikrinkite ryšio būsenos šviesos diodus pagrindiniame įrenginyje, kad patvirtintumėte sėkmingą ryšį. Vadovaukitės pagrindinės įrangos dokumentacija dėl sąsajos konfigūravimo ir diagnostikos.

Rekomendacijos

Naudokite MGB-TSX su suderinamais SFP prievadais ir daugiamodės skaidulos kabeliais su LC jungtimis. Patikrinkite palaikomą jungties atstumą jūsų skaidulos tipui ir laikykitės ESD atsargumo priemonių tvarkant. Pramoniniam diegimui, jei reikia, patvirtinkite, kad pagrindinis įrenginys palaiko išplėstines darbo temperatūras.
