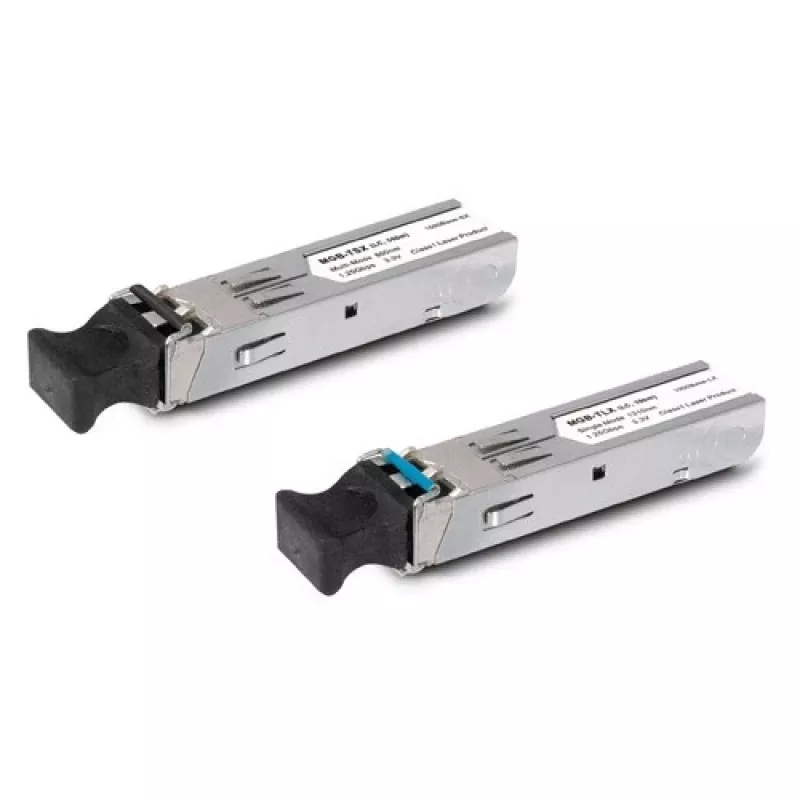

Šviesolaidinis siųstuvų modulis PLANET MGB-SX

PLANET MGB-SX yra mažo formos faktoriaus keičiamas (SFP) šviesolaidinis siųstuvų modulis, sukurtas didelio našumo integruotoms dvipusėms duomenų jungtims per optinį pluoštą. Atitinka SFP daugiašalių susitarimą (MSA) ir yra palaikantis karštąjį keitimą, palaiko iki 1250 Mbit/s duomenų perdavimo spartą, veikia 850 nm bangos ilgiu, naudoja kompaktišką metalinį korpusą su 3,3 V maitinimu, kad būtų suderinamas su tinklo įrangos SFP prievadais.

Privalumai

MGB-SX modulis suteikia lengvą karštąjį montavimą į SFP MSA atitinkančius prievadus, netrikdant pagrindinio įrenginio veikimo, ir yra suderinamas su PLANET įrenginiais, priimančiais SFP mini-GBIC modulius. Jo dizainas palaiko trumpojo nuotolio Gigabit Ethernet jungtis per daugiamodį pluoštą ir užtikrina patikimą elektrinį bei mechaninį suderinamumą su standartinėmis SFP sąsajomis.

Tinka

• Trumpojo nuotolio Gigabit Ethernet jungtims per daugiamodį pluoštą (100–550 m priklausomai nuo pluošto tipo)
• SFP prievadų išplėtimui ar keitimui komutatoriuose, maršrutizatoriuose ir medijos keitikliuose
• Pramoninei ir komercinei tinklo įrangai, kuriai reikalingas SFP suderinamumas

Pagrindinės specifikacijos

• Sąsajos tipas: SFP
• Maksimali duomenų perdavimo sparta: 1250 Mbit/s
• Bangos ilgis: 850 nm
• Gaminio spalva: Metalinė
• Įėjimo įtampa: 3,3 V
• Formos faktorius: Mažos formos keičiamas (SFP), karštai keičiamas

Kaip naudoti

Įkiškite MGB-SX siųstuvų modulį į laisvą SFP lizdą ant suderinamo komutatoriaus, maršrutizatoriaus ar medijos keitiklio, kol užsifiksuos. Prijunkite daugiamodį pluoštą naudodami tinkamą LC jungtį ir patikrinkite ryšio/veiklos LED indikatorius pagrindiniame įrenginyje. Standartiniams SFP prievadams tvarkyklių diegti nereikia; maitinimas tiekiamas per pagrindinio įrenginio 3,3 V SFP sąsają.

Rekomendacijos

Naudokite daugiamodį pluoštą su tinkamu šerdies dydžiu norimam atstumui ir laikykitės gamintojo nurodymų dėl pluošto tipo ir jungčių poliravimo. Venkite tiesiogiai liesti optines sąsajas ir, kai nenaudojate, laikykite uždėtus apsauginius gaubtelius, kad išlaikytumėte optinį našumą.
