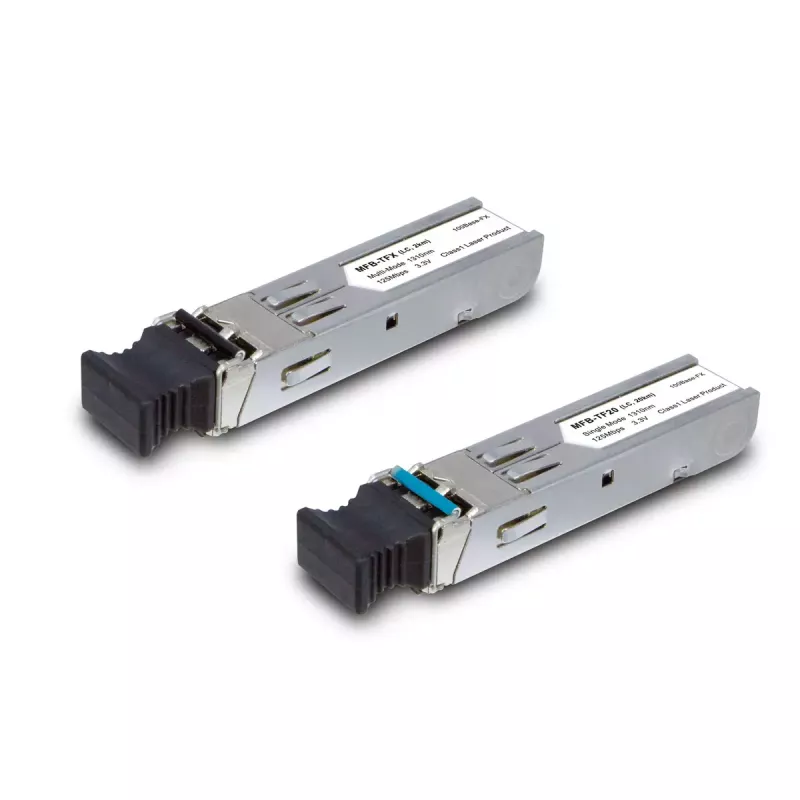

Šviesolaidinio siųstuvo-imtuvo modulis PLANET MFB-F20

PLANET MFB-F20 yra SFP šviesolaidinio siųstuvo-imtuvo modulis, skirtas 100 Mbit/s dvipusio duomenų perdavimo linijoms optinėmis skaidulomis. Atitinkantis SFP daugiagalę sutartį (MSA), modulis yra karšto prijungimo tipo ir tinka prie SFP MSA suderinamų prievadų, leisdamas lengvą montavimą nenutraukiant šeimininko įrangos veikimo. Naudojant 1310 nm FP lazerinį diodą, šis siųstuvas-imtuvas palaiko perdavimo atstumus iki 2 km daugiamode optine skaidula ir iki 60 km vienmode optine skaidula. MFB-F20 priklauso MFB-T serijai, skirtai pramoniniam Ethernet naudojimui, užtikrinančiai patikimą veikimą plačiu darbinės temperatūros diapazonu (-40°C iki 75°C) ir atsparumą elektriškai bei klimatiškai sudėtingoms aplinkoms.

Privalumai

MFB-F20 užtikrina standartinio SFP formos faktoriaus suderinamumą ir karšto prijungimo patogumą, leidžiantį greitai keisti ir atnaujinti modulius. Jo 1310 nm FP lazeris palaiko tolimojo ryšio jungtis, tinkamas tiek daugiamodėms, tiek vienmodėms optinėms linijoms. Įrenginys sukurtas plačios temperatūros pramoninėms aplinkoms, užtikrinant stabilų veikimą atšiauriomis elektrinėmis ir klimatinėmis sąlygomis. Metalinis korpusas suteikia ilgaamžiškumą ir elektromagnetinį atsparumą, tinkamą tinklo įrangai.

Tinka

• 100Base-FX linijoms įmonių ir pramoniniuose tinkluose
• Ilgų atstumų optinėms jungtims iki 60 km vienmode optine skaidula
• Trumpesnėms atkarpoms iki 2 km daugiamode optine skaidula
• Aplinkoms, kurioms reikia plačių darbinių temperatūrų (-40°C iki 75°C)
• Sistemoms su SFP MSA suderinamais prievadais, kurioms reikia karšto prijungimo siųstuvų-imtuvų

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (Small Form-factor Pluggable)
• Duomenų perdavimo sparta: 100 Mbit/s
• Bangos ilgis: 1310 nm (FP lazerinis diodas)
• Maksimalus atstumas: iki 2 km daugiamode optine skaidula; iki 60 km vienmode optine skaidula
• Darbinė temperatūra: -40°C iki 75°C
• Formos faktorius: SFP MSA suderinamas, karšto prijungimo
• Produkto spalva: Metalinė
• Gamintojo dalies numeris (MPN): MFB-F20
• EAN: 4711213688836

Kaip naudoti

Įdėkite MFB-F20 siųstuvą-imtuvą į SFP MSA suderinamą prievadą šeimininko įrenginyje, kol šeimininkas lieka įjungtas, jei palaikoma, kad pasinaudotumėte karšto prijungimo galimybe. Prijunkite tinkamą vienmodės arba daugiamodės optinės skaidulos kabelį prie siųstuvo-imtuvo optinės jungties, užtikrindami teisingą jungties tipą ir poliariškumą. Patikrinkite linijos nustatymus šeimininko įrenginyje, kad atitiktų 100Base-FX parametrus. Stebėkite šeimininko įrangos prievado būsenos indikatorius ar valdymo sąsają, kad patvirtintumėte sėkmingą ryšį ir teisingą veikimą.

Rekomendacijos

Naudokite vienmodę optinę skaidulą linijoms, artėjančioms prie 60 km diapazono, ir daugiamodę optinę skaidulą trumpesniems atstumams iki 2 km. Parinkite optines jungtis ir pataisomuosius kabelius, atitinkančius siųstuvo-imtuvo optinę sąsają, ir užtikrinkite tinkamą kabelių tvarkymą, kad išvengtumėte lenkimo nuostolių. Įrenginiams ekstremaliomis klimato sąlygomis ar elektriškai triukšmingose vietose laikykitės šeimininko įrangos ir vietos įžeminimo gairių, kad užtikrintumėte patikimą veikimą nurodytame -40°C iki 75°C diapazone.
