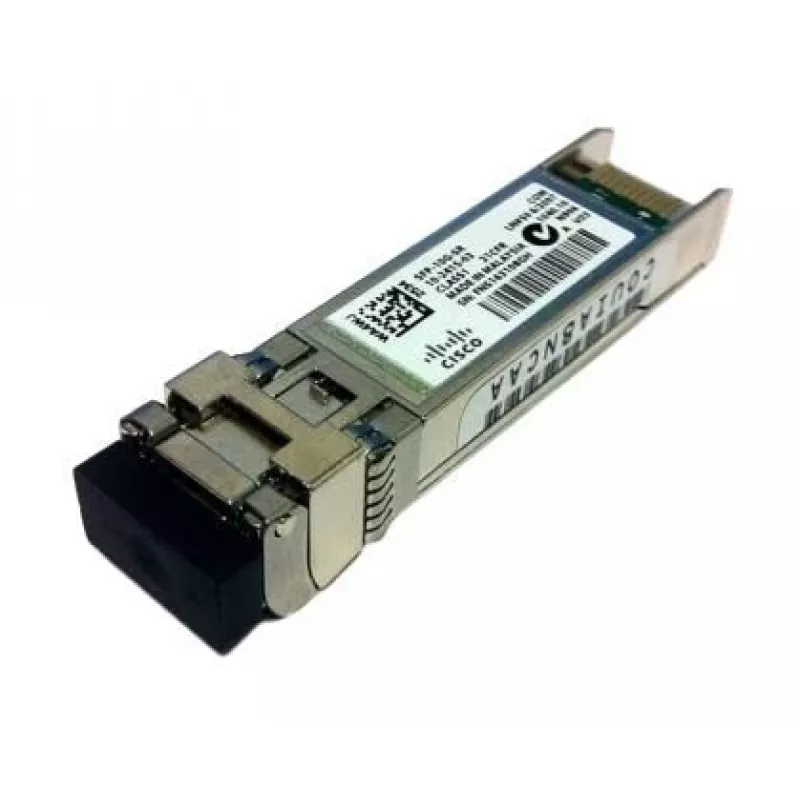

SFP modulis Cisco SFP-10G-SR-RFB 10GBASE-SR Daugiamodis 850nm

„Cisco SFP-10G-SR-RFB“ yra 10GBASE-SR mažos formos keičiamas (SFP+) optinis siųstuvas-imtuvas, skirtas daugiamodei skaidulai, veikiantis 850 nm bangos ilgiu. Jis užtikrina 10 Gbps trumpojo nuotolio ryšį suderinamiems komutatoriams, maršrutizatoriams ir tinklo įrangai, siūlydamas kompaktišką, karšto keitimo sąsają duomenų centrų ir įmonių tinklo aplinkoms. Modulis palaiko trumpų atstumų skaidulines jungtis su maža delsa ir yra skirtas naudoti aukštyninėse jungtyse, serverių prijungimuose ir agregavimo linijose, kur naudojama daugiamodė skaidulinė infrastruktūra.

Privalumai

„SFP-10G-SR-RFB“ siūlo standartizuotą SFP+ formos faktorių, kuris supaprastina montavimą ir keitimą, kartu mažindamas atsargų sudėtingumą. Jo 10 Gbps pralaidumas ir 850 nm daugiamodis dizainas leidžia užtikrinti didelio pralaidumo, mažos delsos jungtis trumpais atstumais. Siųstuvas-imtuvas yra karšto prijungimo ir suderinamas su plačiu 10G palaikančios tinklo įrangos asortimentu, todėl jį galima lengvai integruoti į esamas daugiamodes skaidulines linijas. Sukurtas pagal pramonines optines specifikacijas, jis palaiko stabilų signalo veikimą įprastiems duomenų centrų ir įmonių scenarijams.

Tinka

• Trumpojo nuotolio 10 Gbps aukštyninėms jungtims tarp komutatorių duomenų centrų stovuose
• Serverio prie komutatoriaus jungtims per daugiamodę skaidulą
• Agregavimo ar paskirstymo linijoms miestelių ir įmonių tinkluose
• Pataisymo skydelių jungtims naudojant daugiamodę skaidulą (OM3/OM4)

Pagrindinės specifikacijos

• Optinis standartas: 10GBASE-SR
• Formos faktorius: SFP+ (mažos formos keičiamas)
• Bangos ilgis: 850 nm
• Duomenų perdavimo sparta: 10 Gbps
• Skaidulos tipas: Daugiamodė skaidula (optimizuota OM3/OM4)
• Tipinis pasiekiamumas: trumpojo nuotolio daugiamodžiai atstumai (pramoninė SR klasė)
• Sąsaja: LC dvipusė jungtis
• Karšto prijungimo: taip

Kaip naudoti

Įkiškite „SFP-10G-SR-RFB“ modulį į suderinamą SFP+ prievadą komutatoriuje ar maršrutizatoriuje, kai įrenginys yra įjungtas; siųstuvas-imtuvas yra karšto keitimo. Prijunkite daugiamodžius dvipusius LC pataisymo laidus tarp siųstuvų-imtuvų kiekviename jungties gale, užtikrindami teisingą siuntimo / priėmimo orientaciją. Patikrinkite jungties būseną ir greitį tinklo įrenginio valdymo sąsajoje ir įsitikinkite, kad prijungti prievadai sukonfigūruoti 10 Gbps veikimui. Jei reikia, patikrinkite skaidulos tipą ir pataisymo laido būklę, kad išlaikytumėte signalo vientisumą.

Rekomendacijos

Naudokite OM3 arba OM4 daugiamodę skaidulą ir kokybiškus LC dvipusius pataisymo laidus patikimam trumpojo nuotolio veikimui. Užtikrinkite, kad abiejuose jungties galuose būtų naudojami suderinami 10GBASE-SR moduliai, ir patikrinkite prievadų nustatymus komutatoriuje ar maršrutizatoriuje. Laikykite jungtis švarias ir apsaugotas bei laikykitės ESD ir tvarkymo atsargumo priemonių montuodami ar išimdami modulį.
