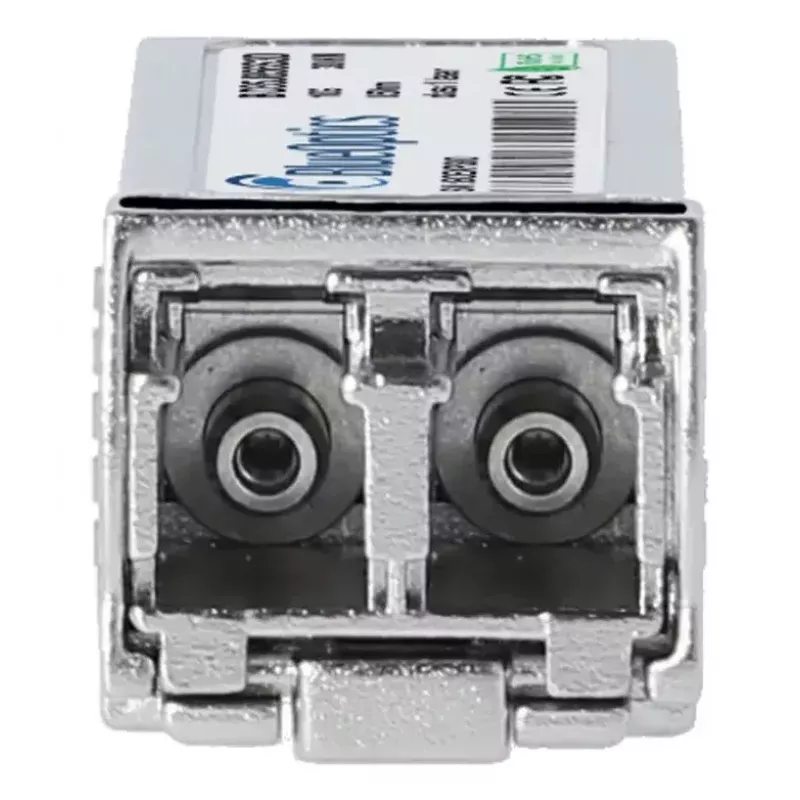

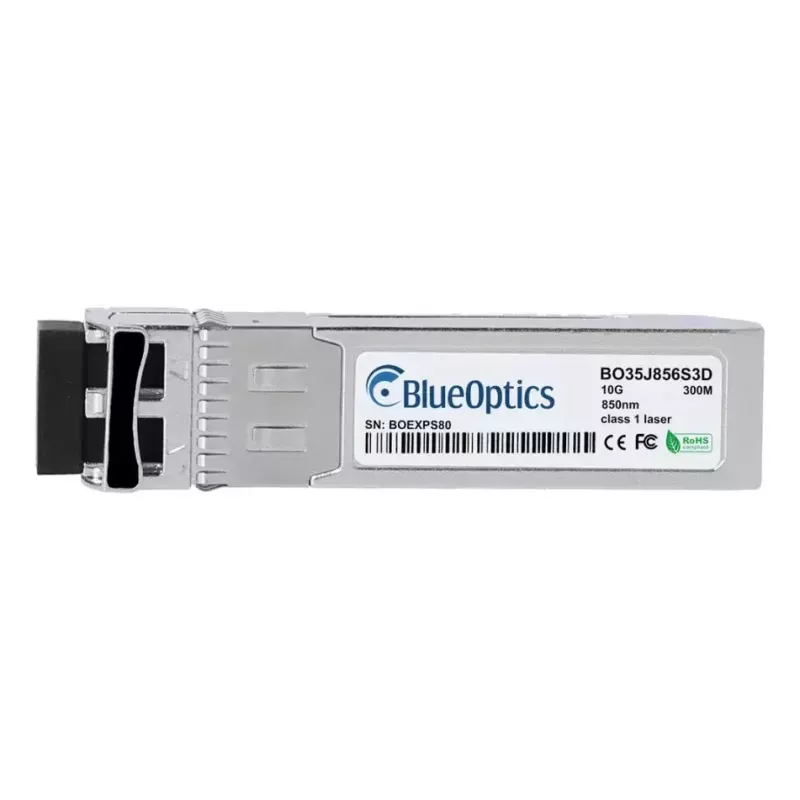

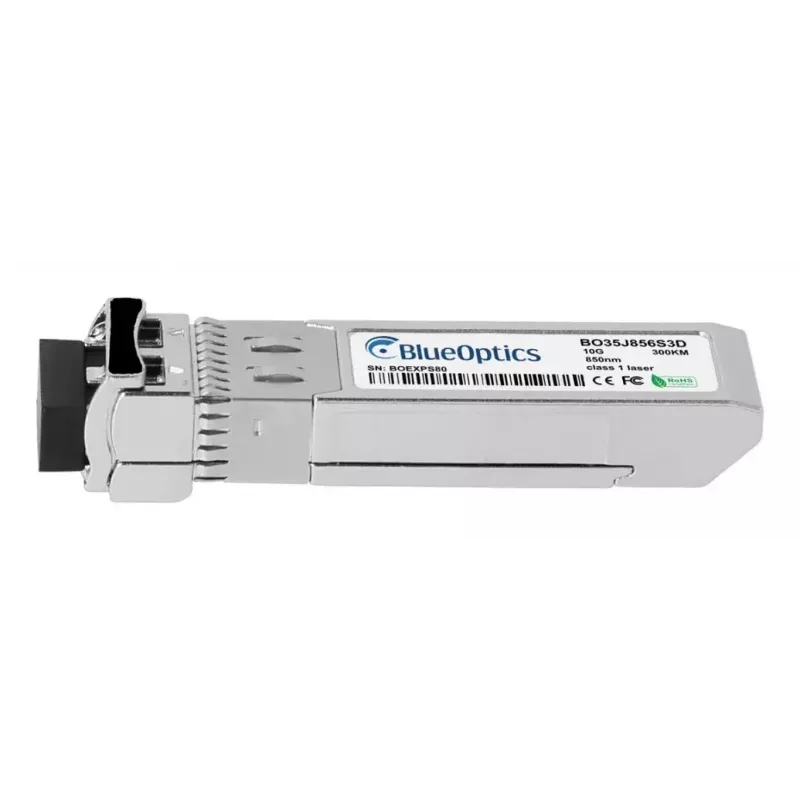

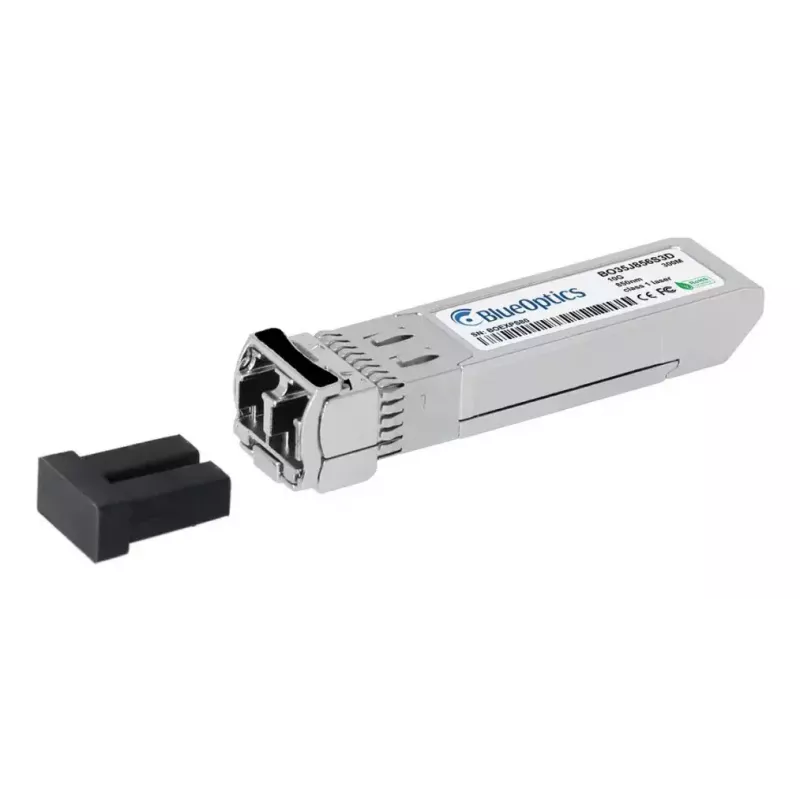

Skaidulinės optikos siųstuvo-imtuvo modulis BlueOptics AOM-GBIC-FSR2-BO SFP+ LC

Skaidulinės optikos siųstuvo-imtuvo modulis BlueOptics AOM-GBIC-FSR2-BO SFP+ LC yra skirtas 10GBASE-SR daugiamodėms programoms. Įdėtas į lengvą aliuminio korpusą ir sveriantis apie 20 g, šis SFP+ modulis užtikrina optinį siuntimą ir priėmimą 850 nm bangos ilgiu per LC dvipusę jungtį. Modulis atitinka MSA SFP+ formos faktoriaus standartus, kad būtų suderinamas su įvairiais jungikliais, maršruto parinktuvais, saugojimo sistemomis ir kitais tinklo įrenginiais.

Privalumai

Šis SFP+ siųstuvas-imtuvas palaiko 10 Gbit/s ryšius daugiamode skaidula iki maždaug 300 metrų atstumu (priklauso nuo skaidulos tipo ir jungties sąlygų). Jis pagamintas naudojant standartinius pramonės komponentus ir išbandytas suderinamumui su įranga, kuri atitinka atitinkamą 10GBASE-SR SFP+ specifikaciją. Kompaktiškas aliuminio korpusas ir 20 g svoris sumažina vietos ir šiluminę apkrovą tankiuose tinklo įrenginiuose, o LC dvipusė jungtis leidžia vienu metu siųsti ir priimti atskiromis skaidulomis.

Tinka

• 10GBASE-SR trumpojo nuotolio daugiamodžių skaidulų jungtims
• Jungiklio-su-jungikliu ir jungiklio-su-serveriu jungtims duomenų centruose
• Spartiesiems saugojimo tinklo aukštynkryptiams ryšiams ir SAN aplinkoms
• Tinklo įrangai, kuri palaiko MSA atitinkančius SFP+ modulius

Pagrindinės specifikacijos

• Formos faktorius: SFP+
• Optinės bangos ilgis: 850 nm (siuntimas ir priėmimas)
• Jungtis: LC dvipusė
• Palaikoma duomenų sparta: iki 10 Gbit/s
• Įprastas daugiamodis atstumas: iki ~300 m (priklauso nuo skaidulos tipo)
• Medžiaga / spalva: aliuminio korpusas
• Svoris: apytiksliai 0,02 kg
• DDM/DOM palaikymas: skaitmeninis diagnostikos stebėjimas (jei palaiko priimančioji įranga)

Kaip naudoti

Įkiškite siųstuvą-imtuvą į SFP+ lizdą suderinamame įrenginyje, kol užsifiksuos spragtelėdamas, tada prijunkite LC dvipusius daugiamodžius pataisų kabelius prie modulio, užtikrindami teisingą siuntimo / priėmimo išlygiavimą. Patikrinkite, ar priimančiasis įrenginys palaiko reikiamą 10GBASE-SR SFP+ sąsają, ir įjunkite reikiamus prievado nustatymus jungiklio ar maršruto parinktuvo konfigūracijoje. Jei reikalingas DDM/DOM stebėjimas, patvirtinkite, kad priimančioji įranga ir valdymo programinė įranga gali nuskaityti modulio diagnostinius parametrus.

Rekomendacijos

Naudokite OM3/OM4 daugiamodžių skaidulų pataisų laidus ir tinkamas LC dvipuses jungtis optimaliam atstumui ir našumui pasiekti. Palaikykite švarius skaidulų galus ir laikykitės standartinių ESD atsargumo priemonių dirbdami su siųstuvu-imtuvu. Stebėjimui ir trikčių šalinimui įjunkite skaitmeninę diagnostiką suderinamoje priimančioje įrangoje, kad realiu laiku matytumėte maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priėmimo galią ir temperatūrą.
