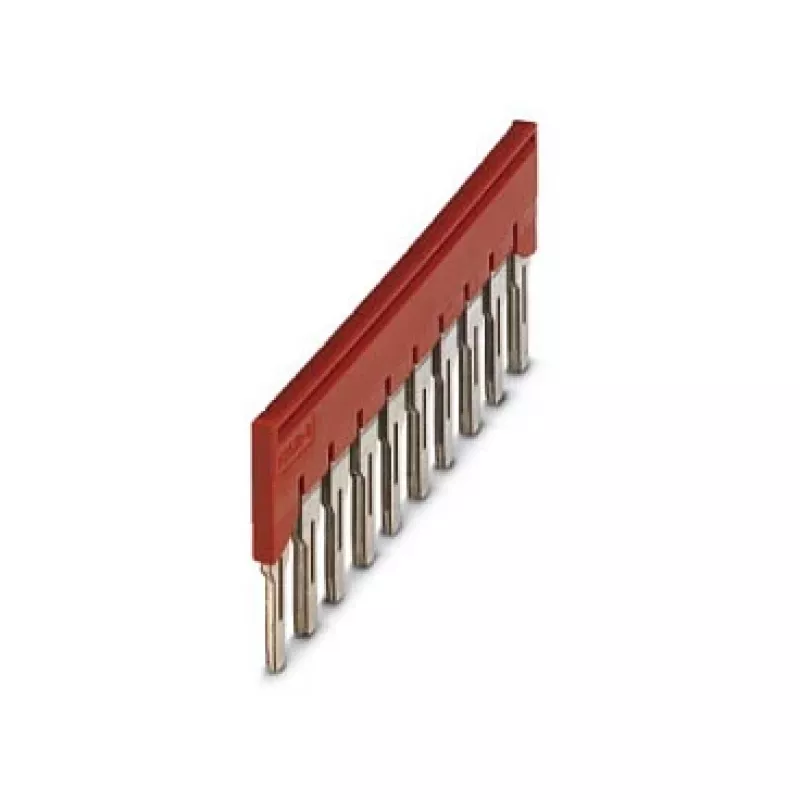

Phoenix 3030323 FBS 10-8 įkišamas tiltelis, 10 pozicijų, 8,2 mm žingsnis, raudonas

Valdymo spintose ir gnybtų blokų rinkiniuose, atskirų gnybtų blokų šuntavimas po vieną yra daug laiko reikalaujantis ir gali sukelti laidų sujungimo klaidų. „Phoenix 3030323 FBS 10-8“ įkišamas tiltelis išsprendžia šią problemą, sujungdamas iki 10 gretimų gnybtų vienu komponentu, taip sutaupant įrengimo laiko ir sumažinant galimų gedimų skaičių. Jo 8,2 mm žingsnis atitinka standartinius „Phoenix“ gnybtų blokus, užtikrinant patikimą fiksaciją ir stabilų elektrinį ryšį.

Kam jis skirtas

Šis įkišamas tiltelis yra idealus spintų gamintojams, mašinų gamintojams ir elektros montuotojams, kuriems reikia greitai ir saugiai paskirstyti maitinimą ar signalus per kelis gnybtus. Jis tinka pramoninio valdymo, energijos paskirstymo ir automatikos sistemoms, kurioms reikalingos aukštos srovės ir patvari izoliacija.

Pagrindinės savybės

• 10 pozicijų tiltelis, sujungiantis iki 10 gnybtų blokų vienu metu
• 8,2 mm žingsnis, suderinamas su tokio pat atstumo „Phoenix“ gnybtų blokais
• Skirta 800 V ir 41 A įtampai, tinka didelės galios grandinėms
• Raudonas poliamido korpusas, be halogenų ir nedegus (UL 94 V0)
• Variniai kontaktai su alavo danga, užtikrinantys mažą kontaktinę varžą ir atsparumą korozijai
• Platus darbinės temperatūros diapazonas nuo -60 °C iki 105 °C
• Atitinka IEC 60947-7-1, UL 1059 ir CSA C22.2 No. 158

Specifikacijos

• Produkto tipas: Įkišamas tiltelis
• Pozicijų skaičius: 10
• Žingsnis: 8,2 mm
• Spalva: Raudona
• Izoliacinė medžiaga: PA (poliamidas)
• Kontaktų medžiaga: Varis
• Vardinė įtampa (IEC): 800 V
• Vardinė srovė (IEC): 41 A
• Vardinė viršįtampio įtampa: 6 kV
• Viršįtampio kategorija: III
• Taršos laipsnis: 3
• Degumo klasė: UL 94 V0
• Darbinės temperatūros diapazonas: -60 °C iki 105 °C
• Montavimo tipas: Įkišamas
• Suderinamumas: Gnybtų blokams su 8,2 mm žingsniu
• Standartai: IEC 60947-7-1, UL 1059, CSA C22.2 No. 158
• Aplinkosaugos atitiktis: RoHS, REACH

Patarimai

Siekiant užtikrinti patikimą ryšį, prieš montuodami patikrinkite, ar jūsų gnybtų blokų žingsnis yra 8,2 mm. Tiltelis skirtas įkišamam montavimui; tiesiog spauskite jį ant gnybtų, kol užsifiksuos. Jei aplinka yra su didelėmis vibracijomis, apsvarstykite galimybę naudoti papildomus galinius laikiklius arba reguliariai tikrinkite, ar tiltelis tvirtai pritvirtintas. Šis tiltelis nėra skirtas atjungti esant apkrovai; prieš montuodami ar išimdami visada išjunkite grandinės įtampą.
