Laido lyties keitiklio adapteris InLine 92505B — jungtis, skirta pakeisti jungties lytį

Sutaupoma laiko montuojant:8 laidų ir ekrano varžtinis gnybtų blokas leidžia greitai prijungti be litavimo – naudojant plokščią atsuktuvą ≤ 2,5 mm, tinka 16–26 AWG laidams.

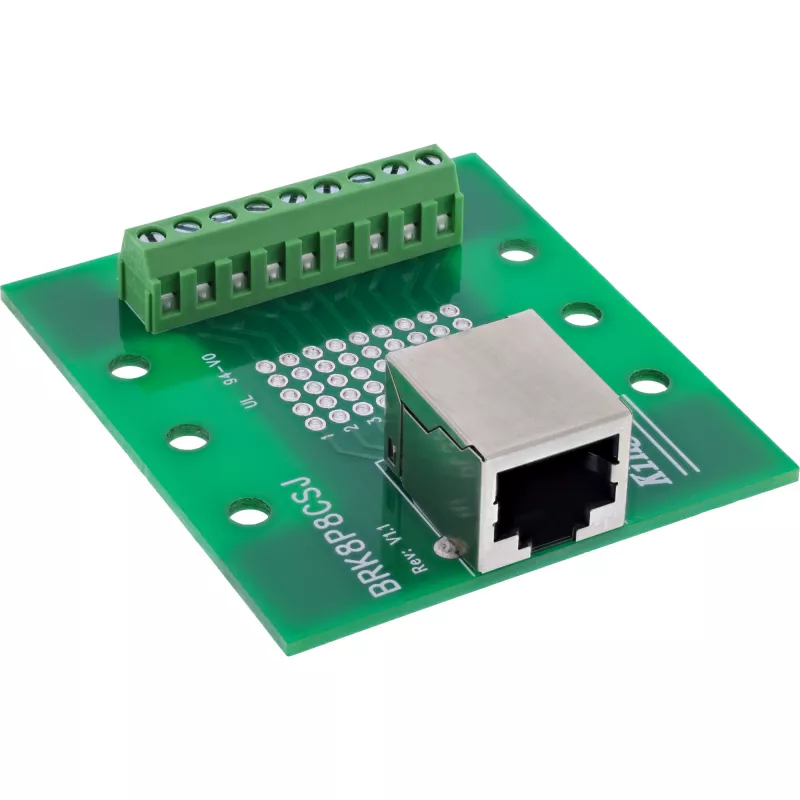

Integruota RJ45 sąsaja struktūriniam kabeliavimui:Standartizuotas tiesus RJ45 lizdas (8P8C) leidžia tiesiogiai prijungti tinklo komponentus – idealiai tinka bandymų stendams, aptarnavimo darbams ar skaitmeniniams valdikliams.

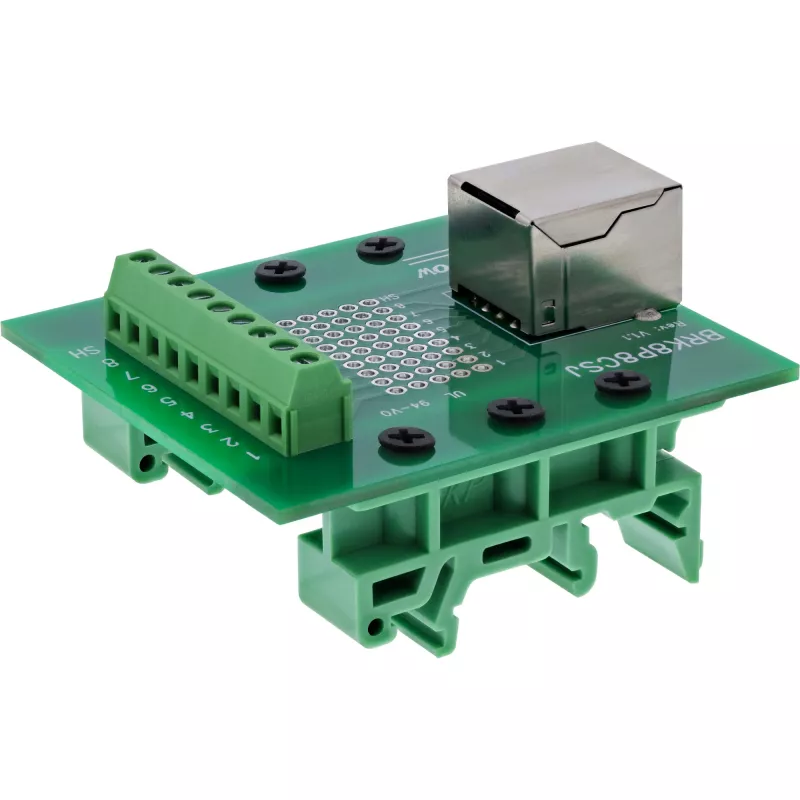

Vietą taupantis montavimas ant DIN bėgelio:Korpusas paruoštas montavimui ant DIN bėgelių ir užtikrina standartus atitinkantį, vietą taupantį montavimą valdymo spintoje.
Plačiai naudojamas pramonėje:Tinka tinklo diagnostikai, mašinų ryšiui, įterptinėms sistemoms, valdymo technologijai ar bandymų sąrankoms su eterneto jungtimi.
Aukšta signalo kokybė:Izoliacijos varža ≥ 10 MΩ, esant 300 V DC, ir 1,0 A vardinė srovė vienam kontaktui užtikrina patikimą ir saugų duomenų perdavimą – net esant nuolatinei apkrovai pramoninėje aplinkoje.

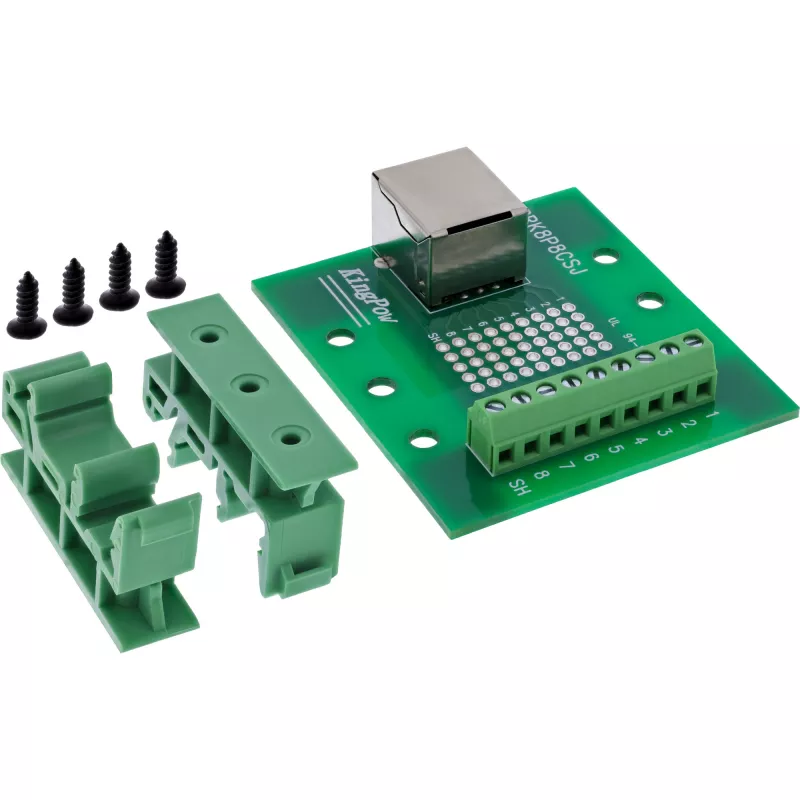

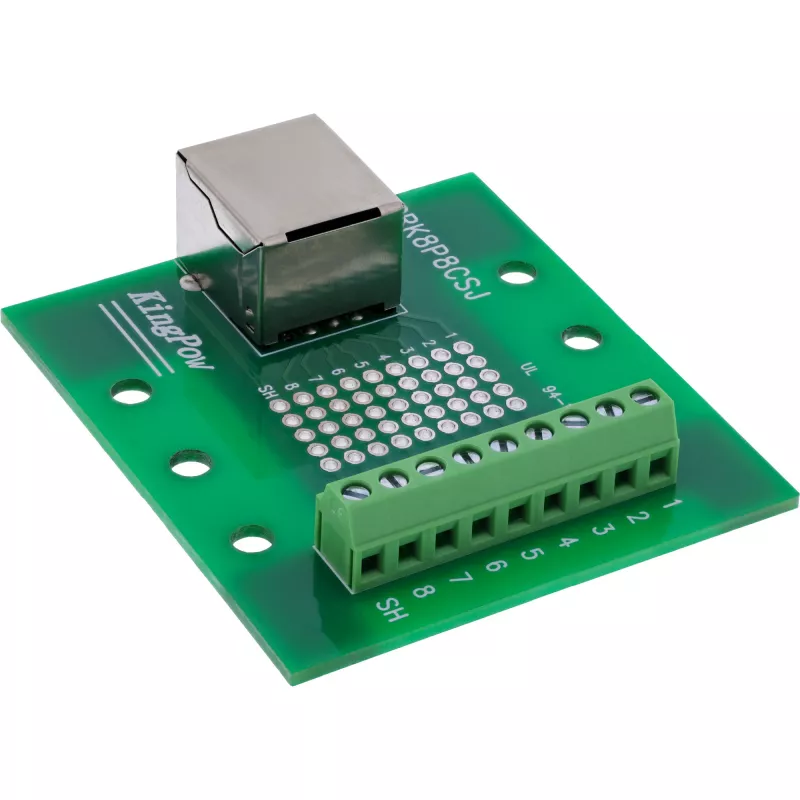

InLine® RJ45 gnybtų blokas su tiesiu lizdu ir šonine varžtinių gnybtų juosta leidžia struktūriškai prijungti eterneto signalus valdymo spintose, bandymų stenduose ar laboratorijose. Nuolat sumontuotas RJ45 lizdas (8P8C) tiesiogiai prijungtas prie 9 kontaktų varžtinio gnybto – 8 laidai ir ekranas.
Gnybtų juosta palaiko 16–26 AWG laidus, ją lengva prijungti naudojant plokščią atsuktuvą ≤ 2,5 mm. Iš anksto sumontuotas DIN bėgelio spaustukas leidžia modulį greitai ir patikimai integruoti ant montavimo bėgelių. Tvirtas dizainas ir patikrinta apsauga nuo trumpojo jungimo ir netinkamo laidų sujungimo daro adapterį idealų pramoniniam naudojimui.

RJ45 sąsaja:8P8C lizdas (tiesi versija)
Varžtinis gnybtų blokas:9 gnybtai (8 signalai + ekranas), 5,0 mm žingsnis, su spaudimo plokštele
Prijungimo diapazonas:16–26 AWG
Valdymas:Plokščiu atsuktuvu ≤ 2,5 mm
Vardinė srovė:1,0 A vienam kontaktui
Maks. darbinė įtampa:100 V tarp dviejų signalų
Izoliacijos varža:≥ 10 MΩ @ 300 V DC
Darbinė temperatūra:–20 °C iki +70 °C
Izoliacinis sluoksnis:EVA izoliacija apatinėje pusėje
Montavimas:Paruoštas DIN skersinio montavimo bėgeliui
Matmenys:apie 60 × 54 × 17 mm (P × A × G)

InLine 92505B. Jungtis (-ys): RJ45 8P8C / Gnybtų blokas 9 gnybtai, Gaminio spalva: Žalia, Jungties lytis: Moteriška/Moteriška. Atitikties sertifikatai: RoHS, TÜV ženklas. Svoris: 19 g, Plotis: 54 mm, Gylis: 60 mm. Kiekis pakuotėje: 1 vnt., Pakuotės tūris: 100 cm³. Kilmės šalis: Taivanas

Kaip naudoti

Sumontuokite modulį ant standartinio DIN skersinio bėgelio, naudodami iš anksto sumontuotą spaustuką. Nuimkite izoliaciją ir paruoškite 16–26 AWG diapazono laidus, įkiškite kiekvieną laidininką į atitinkamą varžtinį gnybtą ir pritvirtinkite plokščiu atsuktuvu (≤ 2,5 mm), naudodami spaudimo plokštelę. Įkiškite standartinį tiesų RJ45 kištuką į 8P8C lizdą, kad užmegztumėte ryšį. Laikykitės laidų sujungimo tvarkos ir ekrano įžeminimo, kad išlaikytumėte signalo vientisumą.

Rekomendacijos

Kad veiktų patikimai, naudokite nurodytame temperatūros diapazone (–20 °C iki +70 °C), užtikrinkite, kad jungtys neviršytų 1,0 A vienam kontaktui, ir laikykitės teisingo porų / laidų priskyrimo bei ekranavimo praktikų. Sumontuokite ant įžeminto DIN bėgelio ir po montavimo patikrinkite laidus, naudodami atitinkamą tinklo testavimo įrangą.
