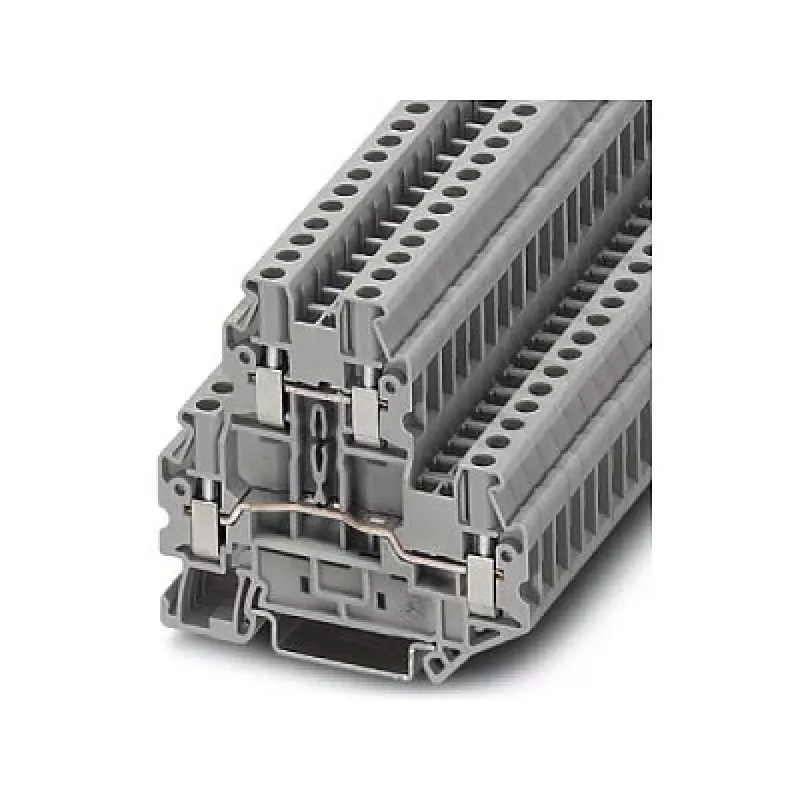

Phoenix 3044636 UTTB 2,5 dviejų lygių gnybtų blokas

Įrengimams, kuriuose erdvė yra ribota, bet ryšio poreikiai išlieka dideli, „Phoenix 3044636 UTTB 2,5“ dviejų lygių gnybtų blokas užtikrina du nepriklausomus potencialo lygius viename kompaktiškame korpuse. Ši konstrukcija efektyviai padidina laidų tankį DIN bėgelyje nedidinant užimamo ploto, todėl tai praktiškas pasirinkimas valdymo spintoms ir skirstomiesiems skydams. Sraigtinė jungtis užtikrina patikimą, nereikalaujantį priežiūros kontaktą kietiems ir lankstiems laidininkams iki 2,5 mm², o pilka poliamido izoliacija atitinka UL 94 V0 degumo reikalavimus, padidindama saugumą.

Svarbiausi privalumai

• Dviejų lygių konstrukcija: du potencialai viename bloke, taupoma vieta bėgelyje.
• Sraigtinė jungtis su M3 sriegiu, priveržimo momentas 0,5–0,6 Nm patikimam kontaktui.
• Platus laidininkų diapazonas: 0,14–4 mm² kieti, 0,14–2,5 mm² lankstūs (AWG 26–12).
• Skirta 500 V / 24 A (IEC), taršos laipsnis 3.
• Tvirtinama ant standartinio DIN bėgelio NS 35/7,5 arba NS 35/15.
• Izoliacinė medžiaga: poliamidas (PA), degumo klasė UL 94 V0.

Kasdieniniame naudojime

Elektrikai įvertina paprastą laidų prijungimą: nuimkite 9 mm izoliacijos, įkiškite laidininką ir priveržkite varžtą nurodytu momentu. Dviejų lygių išdėstymas palaiko laidų tvarką ir prieinamumą, sumažindamas gedimų šalinimo laiką. Kompaktiški bloko matmenys leidžia didelio tankio išdėstymą, o tvirtas PA korpusas atlaiko mechaninį įtempimą ir šilumines apkrovas, būdingas pramoninėje aplinkoje.

Pilnos specifikacijos

• Tipas: dviejų lygių gnybtų blokas

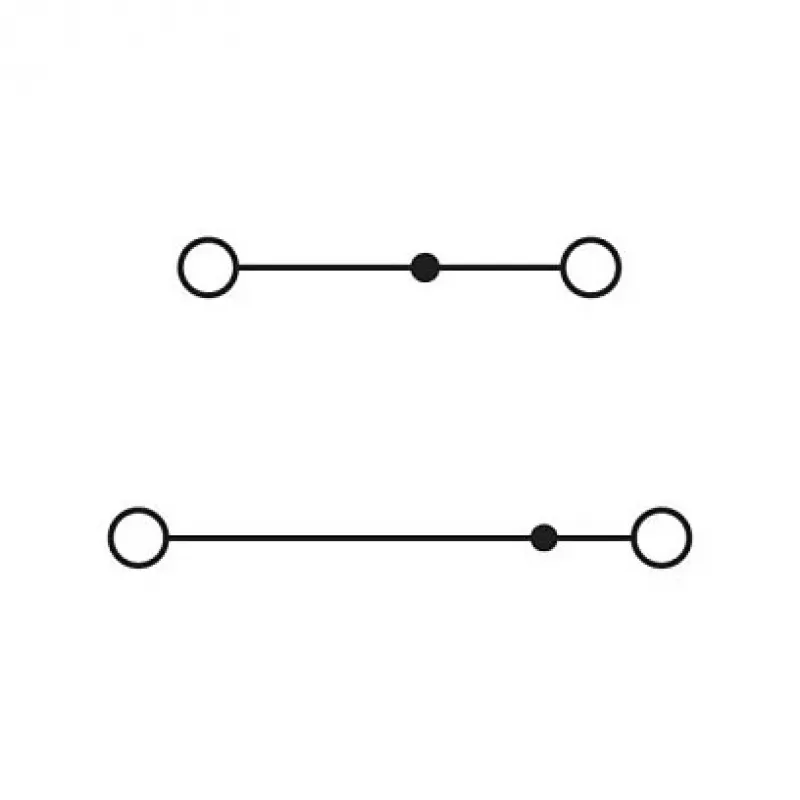

• Lygiai: 2
• Jungčių skaičius: 4
• Potencialų skaičius: 2
• Jungimo būdas: sraigtinė jungtis
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 24 A
• Vardinis skerspjūvis: 2,5 mm²
• Kietų laidininkų skerspjūvis: 0,14–4 mm²
• Lanksčių laidininkų skerspjūvis: 0,14–2,5 mm²
• AWG diapazonas: 26–12
• Izoliacijos nuėmimo ilgis: 9 mm
• Sriegis: M3
• Priveržimo momentas: 0,5–0,6 Nm
• Tvirtinimo tipas: DIN bėgelis NS 35/7,5, NS 35/15
• Spalva: pilka
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė: UL 94 V0
• Taršos laipsnis: 3

Baigiamoji pastaba

Sukurtas patikimumui ir erdvės efektyvumui, „Phoenix 3044636 UTTB 2,5“ yra patikimas pasirinkimas profesionaliems elektros įrengimams, kuriems reikalingi kompaktiški, didelio tankio laidų sprendimai.
