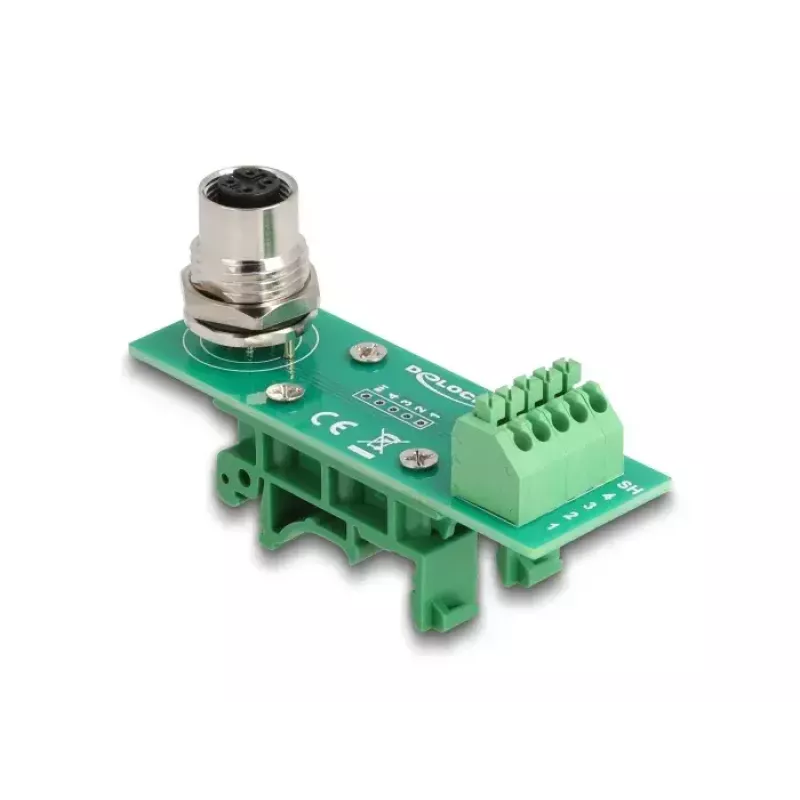

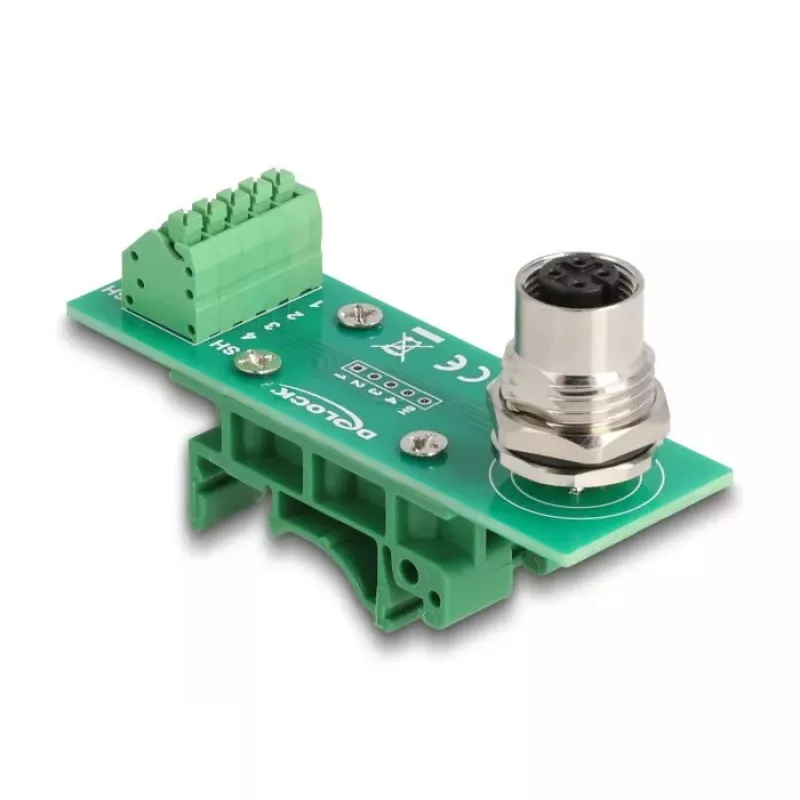

DeLOCK M12 perdavimo modulio adapteris 4 kontaktų A koduota lizdinė jungtis į 5 kontaktų gnybtų bloką

DeLOCK M12 perdavimo modulio adapteris užtikrina patikimą elektros jungtį tarp įrenginių su M12 jungtimis ir grandinių, naudojančių gnybtų bloką. Jis turi 4 kontaktų A koduotą lizdinę M12 jungtį ir 5 kontaktų gnybtų bloką, ir yra skirtas montuoti ant DIN bėgelio. Adapteris yra kompaktiškas (43 mm × 76,2 mm × 25,4 mm) ir tiekiamas kaip vienas žalias vienetas.

Privalumai

Adapteris leidžia paprastai konvertuoti iš M12 4 kontaktų A koduotos lizdinės sąsajos į 5 kontaktų gnybtų bloką be papildomų kabelių. Jo forma palaiko erdvę taupantį montavimą ant 15 mm arba 35 mm DIN bėgelio, naudojant pridedamus tvirtinimo segtukus. Produktas skirtas pramoninei ir automatizavimo aplinkai, kur reikia patikimo, fiksuoto sujungimo tarp jutiklių, vykdiklių ar valdymo laidų ir gnybtų bloko laidų.

Tinka

• Pramoninei automatizavimo įrangai, kuriai reikia M12 į gnybtų bloką jungčių
• Pastatų automatizavimo sistemoms ir valdymo spintoms
• Jutikliams ir vykdikliams su 4 kontaktų A koduotomis M12 jungtimis
• Lauko laidų integravimui ant DIN bėgelių (15 mm arba 35 mm)

Pagrindinės specifikacijos

• Prekės ženklas: DELOCK
• Modelis / MPN: 60658
• EAN: 4043619606580
• Jungtis: 4 kontaktų A koduota lizdinė M12 į 5 kontaktų gnybtų bloką

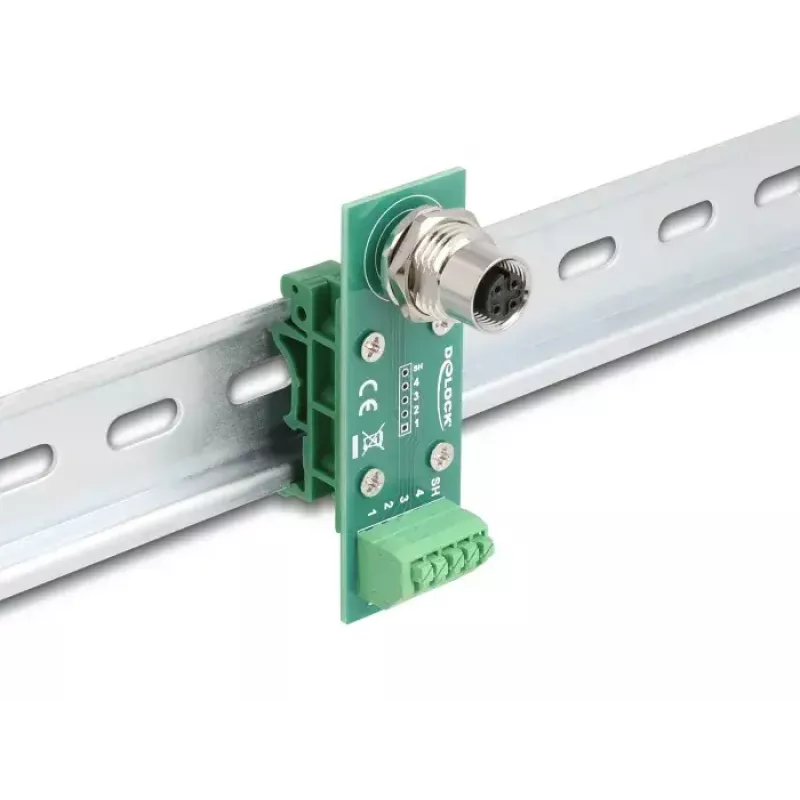

• Montavimas: DIN bėgelis (15 mm arba 35 mm) su pridedamais segtukais
• Matmenys (P × G × A): 43 mm × 76,2 mm × 25,4 mm
• Spalva: Žalia
• Kiekis: 1 vnt.

Kaip naudoti

Sumontuokite adapterį ant 15 mm arba 35 mm DIN bėgelio, naudodami pridedamus segtukus. Prijunkite įrenginio kabelį su 4 kontaktų A koduota lizdine M12 jungtimi prie adapterio. Įkiškite nuluptus laidų galus į atitinkamus 5 kontaktų gnybtų bloko gnybtus ir priveržkite pagal gnybtų priveržimo instrukcijas. Prieš įjungdami grandinę, užtikrinkite teisingą kontaktų priskyrimą ir patikimas jungtis.

Rekomendacijos

Adapterį naudokite sausoje, apsaugotoje aplinkoje arba tinkamai įvertintuose korpusuose. Patikrinkite kontaktų išdėstymą ir laidų skerspjūvius, kad jie atitiktų prijungtus įrenginius. Priveržkite gnybtų varžtus gamintojo rekomenduojamu sukimo momentu ir neviršykite adapterio nurodytų srovės ir įtampos normų.
