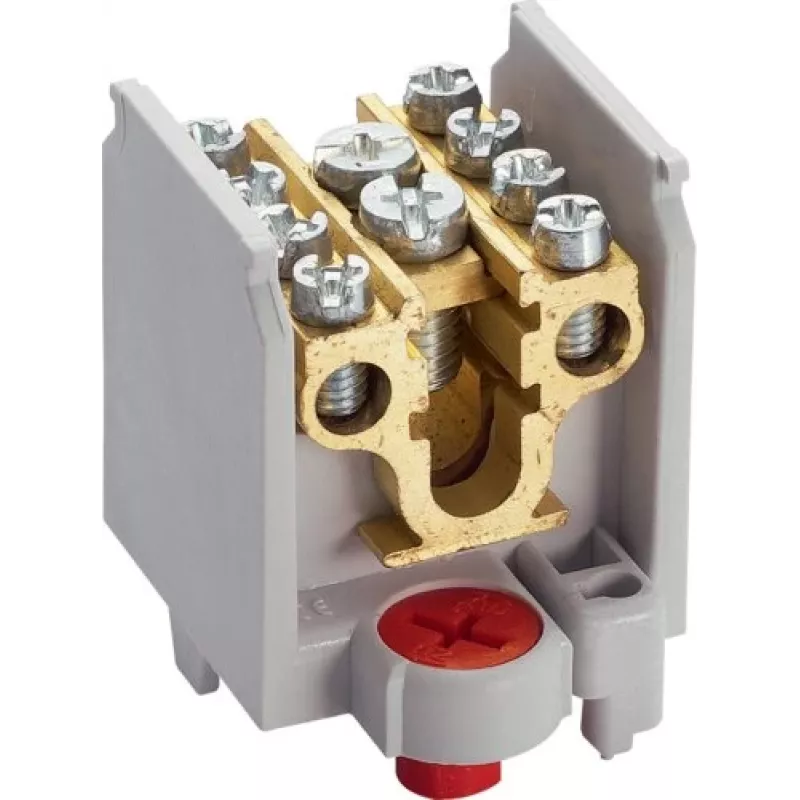

Hager Pagrindinės linijos atšakos gnybtų blokas K65 1x35/4MP

Elektros paskirstymo sistemose, jungiant didelį pagrindinį laidininką prie kelių mažesnių atšakos laidininkų, dažnai reikia kelių gnybtų blokų ir sudėtingos laidų instaliacijos. Hager K65 pagrindinės linijos atšakos gnybtų blokas tai išsprendžia suteikdamas vieną kompaktišką prijungimo tašką vienam pagrindiniam įėjimui ir keturiems atšakos išėjimams, supaprastindamas montavimą ir sumažindamas spintos netvarką.

Kam skirtas

Šis gnybtų blokas skirtas elektrikams ir skydų montuotojams, kuriems reikia paskirstyti maitinimą nuo pagrindinės linijos į kelias atšakos grandines paskirstymo skydeliuose, valdymo spintose ar pramoninėse instaliacijose. Jis tinka naudoti žemos įtampos elektros paskirstymo sistemose, kur reikalingi patikimi ir nereikalaujantys priežiūros sujungimai.

Pagrindinės savybės

• 1 poliaus pagrindinės linijos atšakos gnybtų blokas
• Pagrindinio įėjimo laidininko skerspjūvis: 1 x 35 mm² (standus/lankstus)
• Atšakos išėjimo laidininko skerspjūvis: 4 x 16 mm² (standus/lankstus)
• Sraigtinė gnybtų jungtis
• Montavimas ant 35 mm DIN bėgelio arba varžtais
• Korpuso medžiaga: poliamidas (PA), pilka
• Laidininko medžiaga: žalvaris, alavuotas

Specifikacijos

• Nominali darbinė įtampa: 690 V AC
• Nominali izoliacijos įtampa: 1000 V
• Nominali impulsinė atsparumo įtampa: 8 kV
• Nominali srovė (pagrindinis įėjimas): 125 A
• Nominali srovė (atšakos išėjimas): 57 A
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 iki +70 °C
• Degumo klasė: UL94-V0

Patarimai

Įsitikinkite, kad laidininkų skerspjūviai atitinka nurodytus diapazonus, ir kad gnybtų blokas sumontuotas korpuse, užtikrinančiame tinkamą apsaugą nuo tiesioginio kontakto. Priveržkite varžtus rekomenduojamu sukimo momentu, kad būtų užtikrintas saugus sujungimas.
