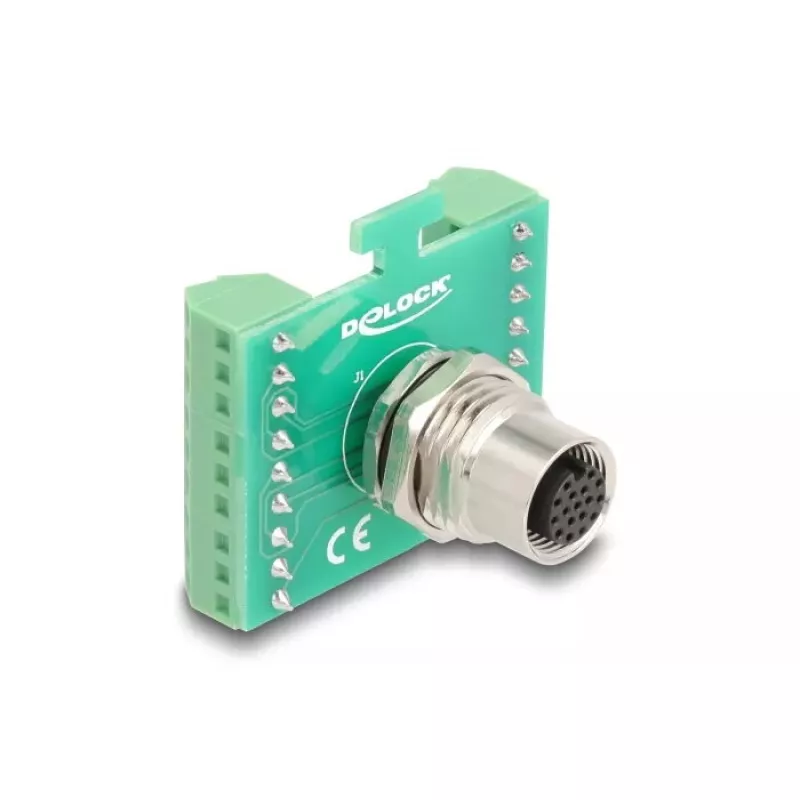

DeLOCK M12 perdavimo modulio adapteris, 17 kontaktų, A koduota, lizdinė jungtis – 18 kontaktų gnybtų blokas

DeLOCK M12 perdavimo modulio adapteris užtikrina paprastą ryšį tarp įrenginių su M12 A koduotomis lizdinėmis jungtimis ir elektros grandinių, naudojant 18 kontaktų gnybtų bloką. Adapteris vienoje pusėje turi 17 kontaktų M12 A koduotą lizdinę sąsają, o kitoje – 18 kontaktų nuimamą gnybtų bloką, todėl tai kompaktiškas sprendimas įrenginiams ten, kur trūksta vietos. Kompaktiški matmenys (38,9 mm × 41,9 mm × 34,3 mm) ir žalias korpusas leidžia jį lengvai integruoti į valdymo spintas ir automatikos sistemas.

Privalumai

Adapteris leidžia saugiai ir patikimai perduoti signalus tarp įrenginių su M12 jungtimis ir gnybtų blokais pagrįstų grandinių be jungčių keitimo įrankių. Kompaktiška forma supaprastina montavimą ankštose erdvėse, pvz., skirstomosiose spintose. Nuimamas gnybtų blokas palengvina laidų prijungimą ir priežiūrą, o A koduota 17 kontaktų M12 lizdinė jungtis užtikrina suderinamumą su standartiniais pramoniniais kabeliais.

Tinka

• Pramoninės automatikos sistemoms
• Pastatų automatikos ir valdymo spintoms
• Mašinų I/O laidams ir jutiklių / vykdiklių jungtims
• Prototipų kūrimui ir valdymo pultų mazgams

Pagrindinės specifikacijos

• Gamintojas: DELOCK
• Modelis / MPN: 60660
• EAN: 4043619606603
• Jungtis A: M12 A koduota, lizdinė, 17 kontaktų
• Jungtis B: 18 kontaktų nuimamas gnybtų blokas
• Matmenys: 38,9 mm (P) × 41,9 mm (G) × 34,3 mm (A)
• Spalva: Žalia
• Kiekis pakuotėje: 1 vnt.

Kaip naudoti

Sumontuokite adapterį norimoje vietoje valdymo spintoje arba ant skydo. Įkiškite ir pritvirtinkite 18 kontaktų laidus į nuimamą gnybtų bloką pagal savo sistemos prijungimo schemą, tada įjunkite gnybtų bloką į adapterio korpusą. Prijunkite M12 A koduotą kištukinį kabelį nuo savo įrenginio prie 17 kontaktų M12 lizdinės jungties, kol užsifiksuos. Prieš įjungdami sistemą patikrinkite grandinės vientisumą ir teisingą laidų prijungimą.

Rekomendacijos

Adapterį naudokite aplinkoje, atitinkančioje prijungtų įrenginių specifikacijas. Užtikrinkite teisingą kontaktų priskyrimą ir priveržkite visas jungtis gamintojo rekomenduojamu sukimo momentu. Venkite per didelės drėgmės ar ėsdinančių medžiagų poveikio, nebent būtų taikomos papildomos apsaugos priemonės.
