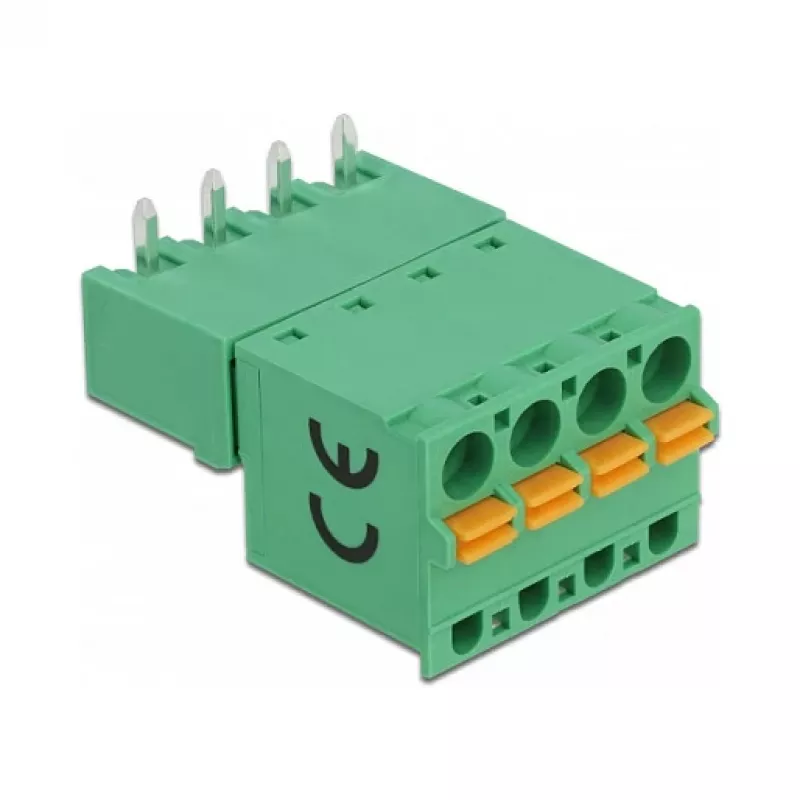

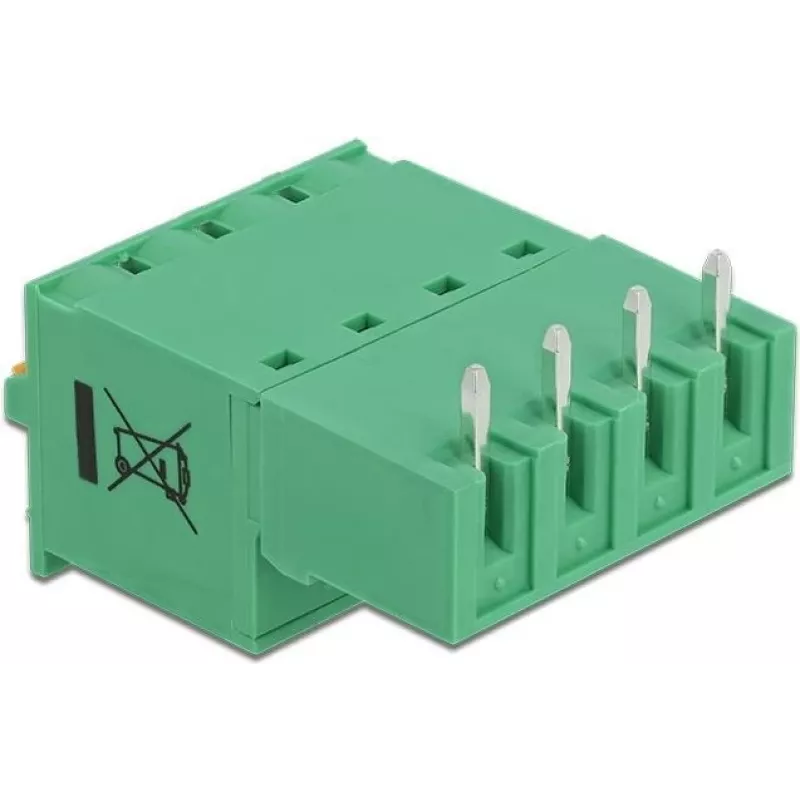

Delock gnybtų blokų rinkinys PCB 4 kontaktų 5,08 mm žingsniu horizontalus 66506

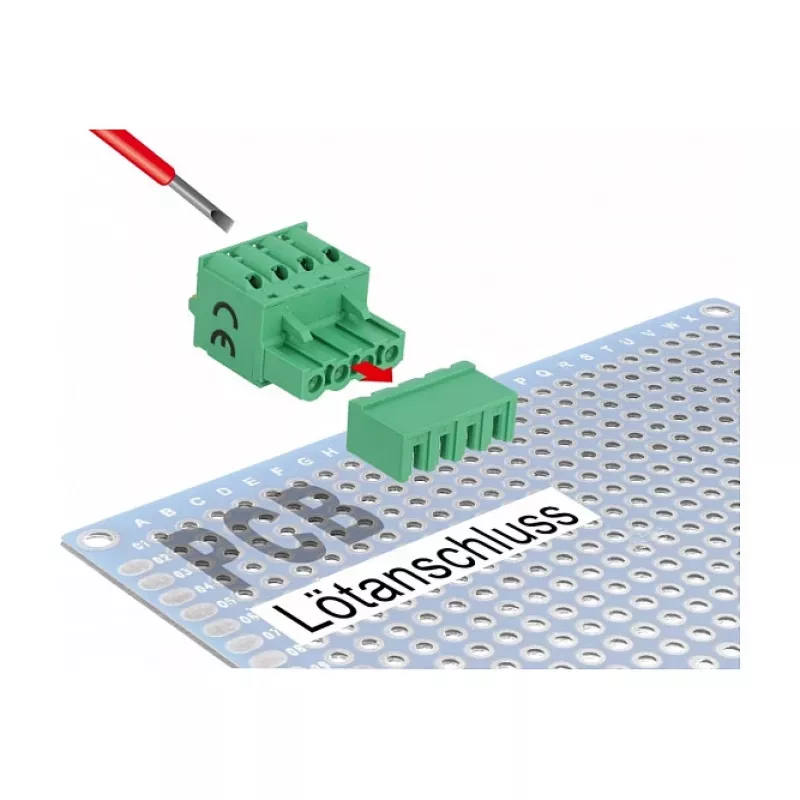

Kai reikia patikimo laidų ir plokštės sujungimo spausdintoje grandinėje, šis Delock gnybtų blokų rinkinys siūlo paprastą sprendimą su varžtiniais gnybtais. Jį sudaro vienas vyriškas ir vienas moteriškas 4 kontaktų jungtis su 5,08 mm žingsniu, leidžiantys sukurti saugų horizontalų sujungimą be litavimo.

Kam skirtas

Šis rinkinys skirtas elektronikos mėgėjams, technikams ir inžinieriams, kuriems reikia atjungiamuoju būdu prijungti laidus prie PCB. Jis tinka prototipų kūrimui, remontui ar nedidelėms gamybos apimtims, kai reikalingas tvirtas ir daugkartinis sujungimas.

Pagrindinės savybės

• 4 kontaktų gnybtų blokų rinkinys su 5,08 mm žingsniu
• Horizontali orientacija, skirta žemo profilio montavimui ant PCB
• Varžtinių gnybtų sujungimo metodas – nereikia litavimo
• Nominali srovė 10 A ir įtampa 300 V
• Priima vienagyslius arba daugiagyslius laidus nuo 24 iki 12 AWG
• Darbinės temperatūros diapazonas: nuo -40 °C iki 105 °C
• Korpusas pagamintas iš PA66, degumo klasė UL94V-0
• Kontaktai: žalvaris, alavuotas; varžtai: plienas, cinkuotas
• Spalva: žalia

Specifikacijos

• Jungties tipas: gnybtų blokų rinkinys
• Kontaktų skaičius: 4
• Žingsnis: 5,08 mm
• Orientacija: horizontali
• Montavimo tipas: PCB
• Sujungimo metodas: varžtiniai gnybtai
• Nominali srovė: 10 A
• Nominali įtampa: 300 V
• Laido skersmuo (vienagyslis): 24–12 AWG
• Laido skersmuo (daugiagyslis): 24–12 AWG
• Nuėmimo ilgis: 7–8 mm
• Darbinė temperatūra: nuo -40 °C iki 105 °C
• Korpuso medžiaga: PA66
• Kontaktų medžiaga: žalvaris, alavuotas
• Varžtų medžiaga: plienas, cinkuotas
• Spalva: žalia
• Degumo klasė: UL94V-0
• Rinkinio turinys: 1x vyriška jungtis, 1x moteriška jungtis

Patarimai

Prieš įkišdami laidą, įsitikinkite, kad jis nuimtas iki rekomenduojamo 7–8 mm ilgio. Tvirtai priveržkite varžtus, kad laidas laikytųsi, bet neperveržkite, kad nepažeistumėte laido ar gnybto.
