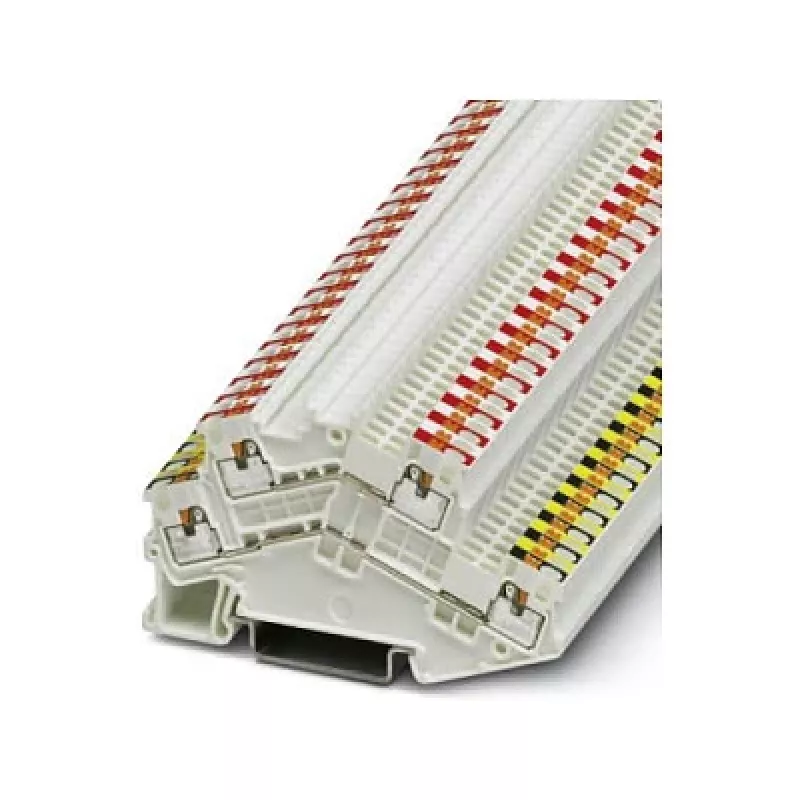

Phoenix 3214663 PTTBS 1,5/S-KNX Dviejų lygių gnybtų blokas KNX magistralės sistemoms, Push-in jungtis, juoda/raudona ir balta/geltona

KNX magistralės įrengimams, kuriems reikia kompaktiškumo neprarandant aiškumo, Phoenix 3214663 PTTBS 1,5/S-KNX dviejų lygių gnybtų blokas talpina keturias push-in jungtis į plotą, paprastai skirtą dviem. Viršutinis lygis skirtas raudonai/juodai KNX porai, o apatinis – pagalbiniams baltiems/geltoniems laidininkams – spalvomis koduotas išdėstymas sumažina laidų sujungimo klaidas eksploatacijos ir priežiūros metu.

Privalumai

• Dviejų lygių konstrukcija su keturiomis push-in jungtimis: po dvi kiekviename lygyje, tinka kietiems arba vytiems laidininkams nuo 0,14 mm² iki 1,5 mm² (AWG 26–16).
• KNX specifinis spalvų kodavimas: viršutinis lygis juoda/raudona, apatinis – balta/geltona, atitinka standartines KNX kabelių spalvas, kad būtų galima akimirksniu identifikuoti.
• Skirta 500 V vardinei įtampai ir 17,5 A vardinei srovei (IEC), su 6 kV vardine impulsine įtampa – tinka KNX magistralės ir pagalbinėms grandinėms.
• Nereikalaujanti įrankių push-in jungtis: tiesiog įkiškite nuimtą laidininką (8–10 mm) ir gausite patikimą, atsparią vibracijai jungtį.
• Tvirtinama ant standartinio DIN bėgelio NS 35/7,5 arba NS 35/15, leidžia greitai integruoti į skirstomuosius skydus ir valdymo pultus.
• Korpusas iš poliamido (PA) su UL 94 V0 degumo klase, užtikrina priešgaisrinę saugą pastatų įrenginiuose.
• Platus darbinės temperatūros diapazonas nuo -60 °C iki +105 °C, taršos laipsnis 3 ir viršįtampių kategorija III, skirta sudėtingoms aplinkoms.

Kasdieniniame naudojime

Montuotojai įvertina aiškų spalvų derinį: viršutinio lygio juodi ir raudoni gnybtai atitinka KNX magistralės laidininkus, o apatiniai balti ir geltoni gnybtai suteikia skirtą tašką pagalbiniams laidams, pvz., papildomam maitinimui ar signalų linijoms. Push-in mechanizmas priima tiek kietus, tiek vytus laidininkus be įvorių, pagreitindamas skydo surinkimą. Kompaktiškas dviejų lygių išdėstymas perpus sumažina bėgelio plotą, palyginti su dviem atskirais vieno lygio blokais, palikdamas daugiau vietos kitiems komponentams. PA korpusas atlaiko mechaninį įtempį ir išlaiko izoliacijos vientisumą visame temperatūros diapazone, todėl jis patikimas tiek šildomose, tiek nešildomose patalpose.

Pilnos specifikacijos

• Jungimo būdas: Push-in
• Lygiai: 2
• Jungtys: 4 (po 2 kiekviename lygyje)
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 17,5 A
• Vardinė impulsinė įtampa: 6 kV
• Kieto laidininko skerspjūvis: 0,14 mm² – 1,5 mm²
• Vyto laidininko skerspjūvis: 0,14 mm² – 1,5 mm²
• AWG diapazonas: 26 – 16
• Nuėmimo ilgis: 8 – 10 mm
• Izoliacinė medžiaga: Poliamidas (PA)
• Jungties taško spalvų kodavimas: Viršutinis lygis juoda/raudona, apatinis – balta/geltona
• Tvirtinimo tipas: DIN bėgelis NS 35/7,5 arba NS 35/15
• Darbinė temperatūra: -60 °C iki +105 °C
• Taršos laipsnis: 3
• Viršįtampių kategorija: III
• Degumo klasė (UL 94): V0
• Paskirtis: KNX magistralės sistemos

Baigiamoji pastaba

Šis gnybtų blokas nėra įprastas praėjimo komponentas – jis specialiai sukurtas KNX įrengimams, su spalvomis koduotais lygiais, atitinkančiais standartinį magistralės laidų sujungimą. Jo push-in technologija ir dviejų lygių tankis daro jį praktišku pasirinkimu šiuolaikiniams pastatų automatizavimo projektams.
