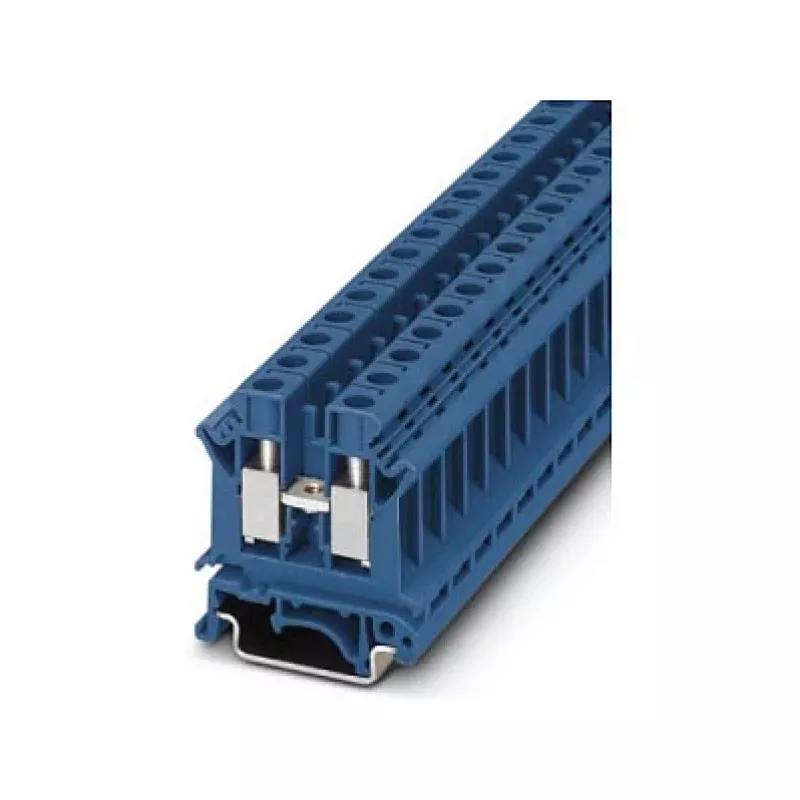

Phoenix UK 10 N BU Praėjimo gnybtų blokas, mėlynas, varžtinis sujungimas, 10 mm², 800 V, 57 A, DIN bėgelio montavimas

Valdymo spintose ir skirstomuosiuose dėžėse elektrikai pasitiki Phoenix UK 10 N BU praėjimo gnybtų bloku, kad užtikrintų saugų ir kompaktišką maitinimo grandinių iki 10 mm² sujungimą. Šis mėlynas gnybtų blokas pasižymi tvirtu varžtiniu sujungimu, kuris fiksuoja vientisus arba vytinius laidininkus paprastu M4 varžto pasukimu, užtikrindamas atsparumą vibracijai ir ilgalaikį patikimumą. Montuojamas ant standartinio DIN bėgelio (NS 35/7,5 arba NS 35/15), jis puikiai integruojamas į pramonines instaliacijas, kuriose svarbus aiškus spalvinis kodavimas ir didelė srovės talpa.

Pagrindinės specifikacijos

• Sujungimo būdas: varžtinis sujungimas su M4 sriegiu
• Pozicijų skaičius: 1 (vieno lygio praėjimas)
• Vardinis skerspjūvis: 10 mm²
• Vardinė įtampa (IEC): 800 V
• Vardinė srovė (IEC): 57 A
• Vientiso laidininko skerspjūvis: 0,5 – 16 mm²
• Vytinio laidininko skerspjūvis: 0,5 – 10 mm²
• AWG diapazonas: 20 – 6
• Nuėmimo ilgis: 10 mm
• Spalva: mėlyna
• Korpuso medžiaga: poliamidas (PA), degumo klasė UL 94 V0
• Montavimo tipas: DIN bėgelis NS 35/7,5 arba NS 35/15
• Taršos laipsnis: 3, viršįtampio kategorija: III
• Sertifikatai: UL, CSA, VDE, EAC, cULus Recognized

Kodėl verta rinktis

UK 10 N BU išsiskiria didele vardine srove – 57 A – ir plačiu laidininkų priėmimu, todėl tinka sudėtingoms maitinimo paskirstymo užduotims. Mėlynas korpusas užtikrina greitą vizualų identifikavimą neutralioms arba specifinėms grandinės funkcijoms, sumažindamas laidų sujungimo klaidas. Varžtinio sujungimo technologija yra patikrinta atšiauriose pramoninėse aplinkose, užtikrinanti puikų mechaninį fiksavimą ir atsparumą vibracijai. Poliamido korpusas atitinka UL 94 V0 degumo standartus, suteikdamas papildomą saugumo lygį valdymo skydeliuose.

Idealiai tinka

• Maitinimo paskirstymas pramoninėse valdymo spintose
• Praėjimo jungtys variklių valdymo grandinėms
• Pastatų automatizavimo sistemos, kurioms reikalingi didelės srovės gnybtai
• Skydų gamyba, kai standartinis DIN bėgelio montavimas ir spalvinis kodavimas
• Modernizavimo ir priežiūros projektai, kuriems reikalingi patikimi, daugkartinio naudojimo gnybtai

Verta žinoti

Šis gnybtų blokas priklauso Phoenix Contact UK serijai, garsėjančiai kompaktišku dizainu ir dideliu tankiu ant DIN bėgelio. Varžtiniam sujungimui reikia plokščio atsuktuvo, o rekomenduojamas priveržimo momentas yra 1,2 – 1,5 Nm, kad būtų užtikrintas optimalus kontaktas. Gnybtas skirtas veikti aplinkos temperatūroje iki 105°C (priklausomai nuo galios sumažinimo). Jis suderinamas su standartiniais galiniais dangteliais ir atskyrimo plokštėmis iš tos pačios serijos. Didesniems laidininkų skerspjūviams apsvarstykite UK 16 N variantą.
