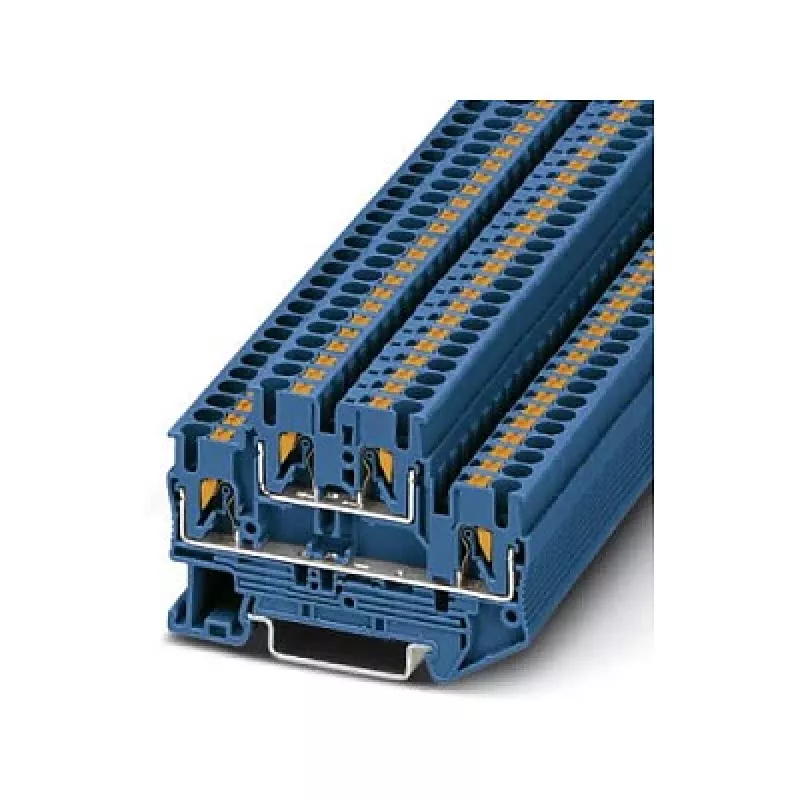

Phoenix 3210570 PTTB 2,5 BU dviejų lygių jungiamasis blokas su push-in technologija

Valdymo spintose ir skirstomuosiuose dėžėse erdvė visada yra ribota, o laidų tankis nuolat didėja. Phoenix 3210570 PTTB 2,5 BU dviejų lygių jungiamasis blokas sprendžia šią problemą tiesiogiai, sukraunant du jungimo lygius vieno standartinio gnybto plote. Jo push-in technologija leidžia įkišti kietus arba suvytusius laidus su antgaliais tiesiogiai – be įrankių, be sukimų, be pamestų varžtų – todėl skydų gamyba tampa greitesnė ir patikimesnė. Mėlynas korpusas aiškiai identifikuoja jį kaip neutralų arba specialios paskirties gnybtą, o kompaktiškas dizainas palieka daugiau vietos kitiems komponentams ant DIN bėgelio.

Kam jis skirtas

Šis jungiamasis blokas skirtas elektros skydų gamintojams, mašinų OEM ir priežiūros technikams, kuriems reikia maksimaliai padidinti laidų tankį neprarandant naudojimo paprastumo. Jis tinka pramoninėms valdymo sistemoms, pastatų automatizavimui ir bet kuriai programai, kurioje dvi atskiros grandinės turi būti sujungtos minimalioje erdvėje. Jei dirbate su 2,5 mm² laidais ant NS 35 DIN bėgelio ir vertinate belaidį sujungimą, šis blokas puikiai tiks jūsų darbo eigai.

Pagrindinės savybės

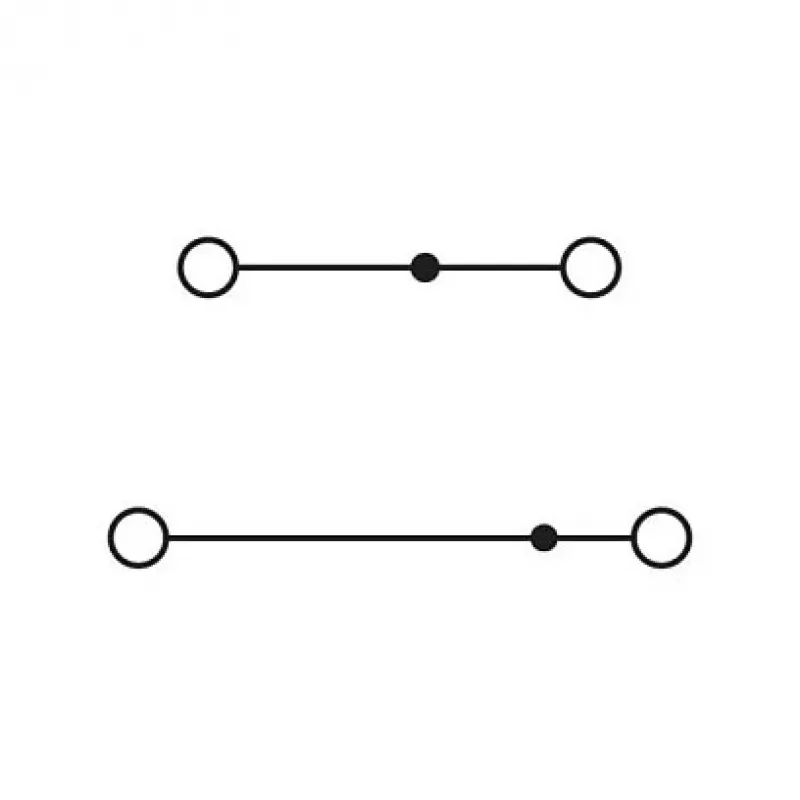

• Dviejų lygių dizainas: du nepriklausomi jungimo lygiai viename kompaktiškame korpuse, dvigubai didesnis laidų tankis.
• Push-in jungtis: įkiškite kietus arba suvytusius laidus su antgaliais tiesiogiai – nereikia atsuktuvo, sutrumpėja surinkimo laikas.
• Keturi jungimo taškai: du kiekviename lygyje, kiekvienas priima laidus nuo 0,14 iki 4 mm² (kieti) arba 0,14 iki 2,5 mm² (suvyti).
• Mėlynas korpusas: standartinė spalva neutraliems arba specialios paskirties gnybtams, padeda greitai identifikuoti.
• Aukštos kokybės izoliacija: poliamidas (PA) su UL 94 V0 degumo klase, užtikrinantis saugumą ir ilgaamžiškumą.
• Platus temperatūrų diapazonas: veikia nuo -60 °C iki 105 °C, tinka atšiaurioms aplinkoms.
• Tarptautiniai sertifikatai: IEC, UL, CSA, VDE, EAC – užtikrina atitiktį įvairiose rinkose.

Specifikacijos

• Prekės ženklas: Phoenix Contact
• Modelis: PTTB 2,5 BU
• MPN: 3210570
• EAN: 4046356418997
• Tipas: dviejų lygių jungiamasis blokas
• Jungimo būdas: Push-in
• Spalva: mėlyna
• Vardinis skerspjūvis: 2,5 mm²
• Lygiai: 2
• Jungtys: 4 (2 kiekviename lygyje)
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 22 A
• Laido skerspjūvis (kietas): 0,14 - 4 mm² (26 - 12 AWG)
• Laido skerspjūvis (suvytas): 0,14 - 2,5 mm² (26 - 12 AWG)
• Tvirtinimas: NS 35/7,5 ir NS 35/15 DIN bėgelis
• Korpuso medžiaga: poliamidas (PA)
• Degumo klasė: UL 94 V0
• Nuėmimo ilgis: 10 mm
• Darbinė temperatūra: -60 °C iki 105 °C
• Taršos laipsnis: 3
• Apsaugos laipsnis: IP20
• Standartai: IEC 60947-7-1, UL, CSA, VDE, EAC

Patarimai

Naudodami suvytusius laidus, visada uždėkite antgalius, kad užtikrintumėte patikimą push-in jungtį ir išvengtumėte gijų lūžimo. Kietiems laidininkams tiesiog nuimkite 10 mm izoliacijos ir įkiškite tiesiai – spyruoklinis mechanizmas tvirtai suima. Norėdami atlaisvinti laidą, paspauskite integruotą oranžinį stūmiklį mažu atsuktuvu. Montuokite bloką ant standartinio NS 35 DIN bėgelio; jis užsifiksuoja be įrankių. Didelės vibracijos aplinkoje patikrinkite, ar push-in jungtis atitinka jūsų specifinius reikalavimus, nes varžtiniai gnybtai gali užtikrinti didesnį laikymąsi kraštutiniais atvejais.
