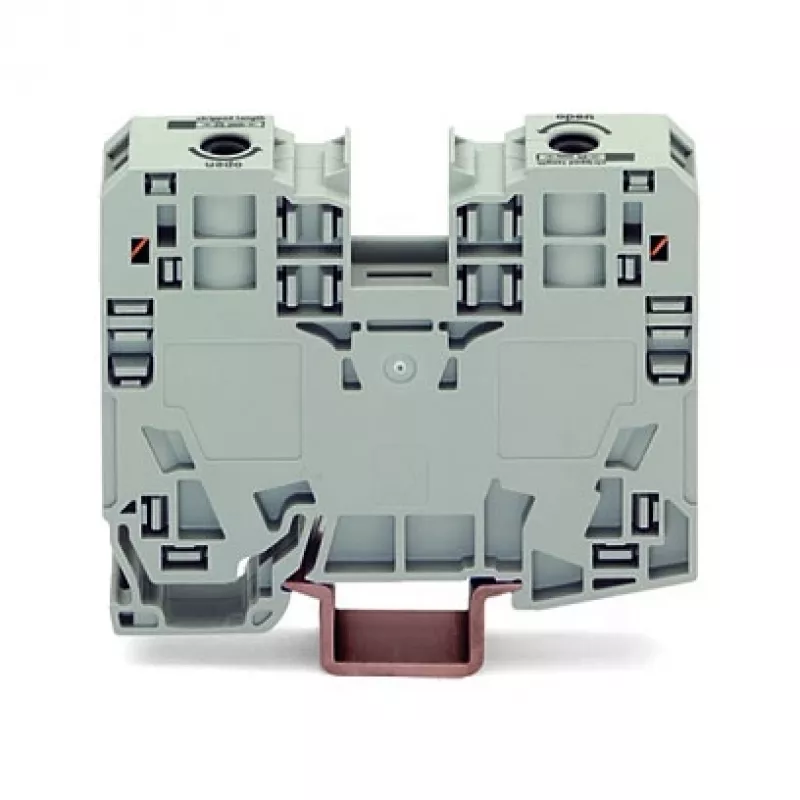

WAGO 285-135 2 laidų praėjimo gnybtų blokas, 35 mm², CAGE CLAMP, pilkas

Šis WAGO 285-135 praėjimo gnybtų blokas užtikrina patikimą ir tvirtą laidų sujungimo sprendimą sudėtingoms pramoninėms reikmėms. Sukurtas 2 laidų praėjimo sujungimui, kai vardinis skerspjūvis yra 35 mm², jis užtikrina saugų, nereikalaujantį priežiūros sujungimą kietiems ir smulkiagijiams laidams iki 50 mm². CAGE CLAMP® sujungimo technologija garantuoja atsparius vibracijai ir korozijai sujungimus, todėl tai idealus pasirinkimas valdymo spintoms, mašinoms ir elektros paskirstymo sistemoms.

Privalumai

CAGE CLAMP® mechanizmas užtikrina greitą, beįrankį laidų sujungimą, sumažindamas montavimo laiką ir darbo sąnaudas. Kompaktiškas dizainas taupo vertingą DIN bėgio vietą, o poliamido izoliacija užtikrina puikias elektrines ir šilumines savybes. Esant vardinei įtampai 1000 V ir vardinei srovei 125 A, šis gnybtų blokas lengvai valdo didelės galios grandines. Jis taip pat patvirtintas Ex e reikmėms (vardinė srovė 100 A) ir atitinka griežtus tarptautinius standartus, užtikrindamas saugą ir atitiktį pavojingose aplinkose.

Tinka

• Valdymo spintų laidų sujungimui ir skydų gamybai
• Elektros paskirstymui ir variklių grandinėms
• Ex e (padidinto saugumo) įrenginiams
• Geležinkelio ir jūrų reikmėms (DNV GL patvirtinta)

Pagrindinės specifikacijos

• Sujungimo technologija: CAGE CLAMP®
• Laidų skaičius: 2
• Potencialų skaičius: 1
• Vardinis skerspjūvis: 35 mm²
• Laidų dydžiai: kieti/smulkiagijai 10–50 mm² (8–1/0 AWG)
• Vardinė įtampa (III/3): 1000 V
• Vardinė impulsinė įtampa (III/3): 8 kV
• Vardinė srovė: 125 A
• Vardinė srovė (Ex e II): 100 A
• Korpuso medžiaga: poliamidas (PA)
• Spalva: pilka
• Montavimas: DIN-35 bėgis
• Taršos laipsnis: 3
• Nuimamo izoliacijos ilgis: 28–30 mm
• Laidų prijungimo tipas: priekinis
• Patvirtinimai: VDE, UL, CSA, GL, KEMA/KEUR, ATEX, IECEx, EAC, DNV GL

Rekomendacijos

Kad veiktų optimaliai, naudokite atsuktuvą, kurio antgalio plotis 0,6 x 3,5 mm, CAGE CLAMP® mechanizmui valdyti. Įsitikinkite, kad laidas yra nuimtas iki nurodyto ilgio (28–30 mm) ir įkištas iki galo. Šis gnybtų blokas tinka tik variniams laidams. Ex e reikmėms laikykitės konkrečių įrengimo nurodymų.
