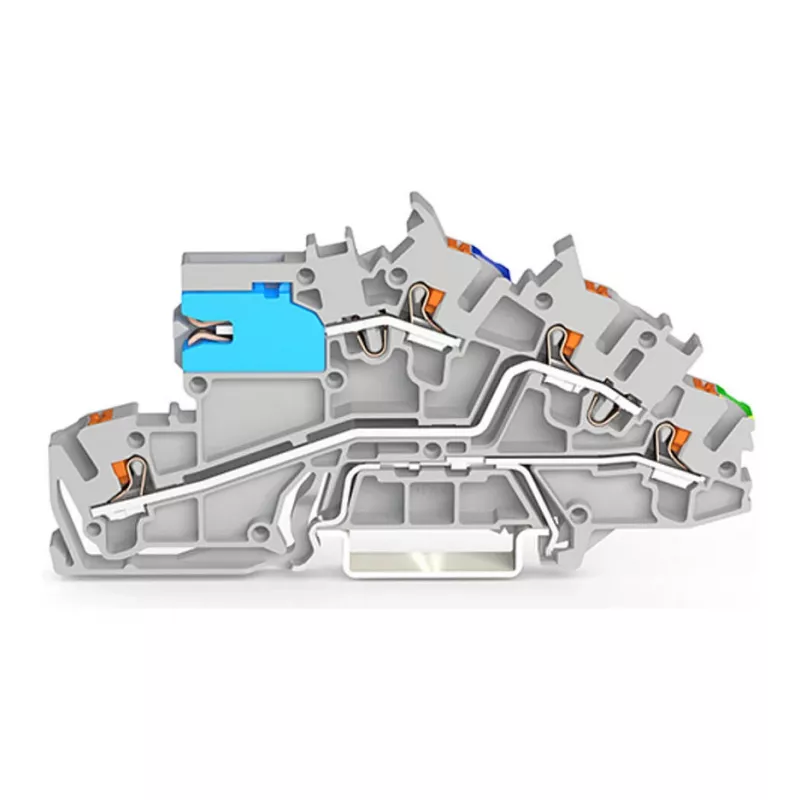

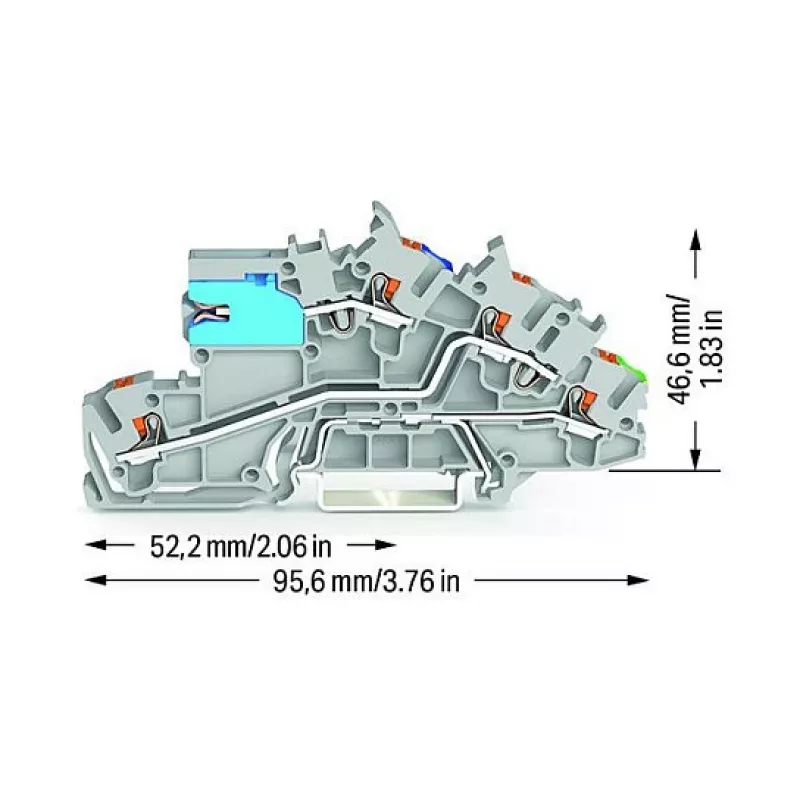

WAGO 2203-7641 Įrengimo daugiapakopis gnybtų blokas su N-atjungimo slankikliu, NT/L/PE, pilkas

Elektrikai ir skydų gamintojai, dirbantys su DIN bėgio įrenginiais, dažnai ieško kompaktiško būdo paskirstyti galią ir užtikrinti neutralaus laidininko atjungimo funkciją. WAGO 2203-7641 įrengimo daugiapakopis gnybtų blokas sujungia tris potencialus – NT, L ir PE – viename pilkame korpuse, su įmontuotu N-atjungimo slankikliu, užtikrinančiu saugų atjungimą testavimo ar priežiūros metu. PUSH WIRE® technologija leidžia prijungti kietus ir suvytusius laidininkus be įrankių, todėl tai praktiškas pasirinkimas skirstomiesiems skydams, valdymo spintoms ir pastatų įrengimui.

Pagrindinės specifikacijos

• Produkto tipas: Įrengimo daugiapakopis gnybtų blokas
• Potencialų skaičius: 3 (NT, L, PE)
• Pakopų skaičius: 3
• Sujungimo technologija: PUSH WIRE®
• Vardinis skerspjūvis (L/NT): 4 mm²
• Vardinis skerspjūvis (PE): 4 mm²
• Bendras jungčių skaičius: 6 (2 kiekvienam potencialui)
• Vardinė įtampa (II/2): 400 V
• Vardinė impulsinė įtampa (II/2): 4 kV
• Vardinė srovė: 32 A
• Kieto laidininko skerspjūvis: 0,5 - 4 mm² (20 - 12 AWG)
• Suvyto laidininko skerspjūvis: 0,5 - 2,5 mm² (20 - 14 AWG)
• Nuimamo izoliacijos ilgis: 11 mm
• Montavimo tipas: DIN bėgis 35
• Spalva: Pilka
• Izoliacinė medžiaga: Poliamidas (PA66)
• Ypatybė: N-atjungimo slankiklis

Kodėl verta rinktis

N-atjungimo slankiklis leidžia atjungti neutralų laidininką neišmontuojant laidų, o tai pagreitina gedimų paiešką ir užtikrina atitiktį saugos reikalavimams. PUSH WIRE® jungtys sumažina įrengimo laiką ir užtikrina patikimą, nereikalaujantį priežiūros sujungimą. Kompaktiškas trijų pakopų dizainas taupo vietą DIN bėgyje, o pilkas poliamido korpusas užtikrina ilgaamžiškumą ir aiškų identifikavimą.

Idealiai tinka

• Skirstomieji skydai gyvenamuosiuose ir komerciniuose pastatuose
• Valdymo spintos pramoninei įrangai
• Įrenginiai, kuriems reikia periodinio neutralaus atjungimo testavimui
• Esamų DIN bėgio mazgų modernizavimas su atjungimo funkcija

Svarbu žinoti

Gnybtų blokas skirtas veikti iki 85°C aplinkos temperatūroje ir atitinka IEC/EN 60947-7-1 reikalavimus. Jis priklauso WAGO 2203 serijai, kuri garsėja patikimomis įspaudžiamomis jungtimis ir kompaktiškais matmenimis. Suvytiems laidininkams rekomenduojama naudoti antgalius, kad būtų užtikrintas optimalus kontaktas.
