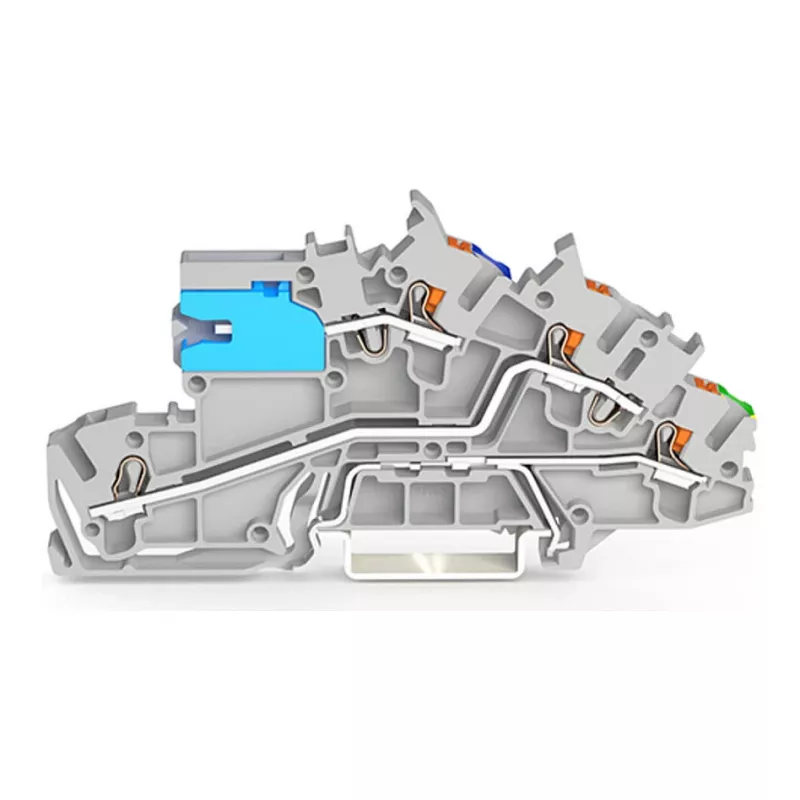

WAGO 2203-7541 Montažinis gnybtų blokas su N-atjungimo slankikliu, NT/L/PE, pilkas

Šis WAGO 2203 serijos montažinis gnybtų blokas sujungia tris potencialus – N-atjungimą, fazę ir apsauginį įžeminimą – į vieną kompaktišką įrenginį, skirtą montuoti ant DIN-35 bėgelio. Push-in CAGE CLAMP® technologija leidžia prijungti kietus, vytinius ir smulkiagijus laidininkus nuo 0,25 iki 4 mm² be įrankių, tiesiog įstumiant juos. Integruotas N-atjungimo slankiklis užtikrina saugų neutralaus laidininko atjungimą testavimui ir priežiūrai, o pilkas poliamido korpusas užtikrina patikimą izoliaciją ir mechaninį stabilumą.

Privalumai

Push-in CAGE CLAMP® jungčių sistema sumažina laidų sujungimo laiką iki 50%, palyginti su varžtinėmis gnybtų jungtimis. Laidininkai laikomi nustatyta kontaktine jėga, nepriklausančia nuo operatoriaus, užtikrinant atsparumą vibracijai ir nereikalaujant priežiūros. N-atjungimo slankiklį galima valdyti be įrankių, o jo būsena aiškiai matoma. Gnybtų blokas skirtas 400 V ir 32 A įtampai, todėl tinka įvairiems pastatų įrengimo darbams. Kompaktiškas dizainas taupo vietą ant DIN bėgelio, o poliamido (PA 66) korpusas atitinka degumo klasę UL 94 V-0, užtikrinančią geresnę priešgaisrinę saugą.

Tinka

• Skirstomiesiems skydams ir vartotojų įrenginiams gyvenamuosiuose ir komerciniuose pastatuose
• Apšvietimo ir kištukinių grandinių įrengimui su atskiru neutralaus laidininko atjungimu
• Valdymo spintoms, kuriose ribota vieta ir reikia greito laidų sujungimo
• Programoms, kurioms reikia periodinio neutralaus laidininko testavimo arba atjungimo
• Naudojimui su kietais, vytiniais ir smulkiagijais variniais laidininkais iki 4 mm²

Pagrindinės specifikacijos

• Jungčių technologija: Push-in CAGE CLAMP®
• Potencialų skaičius: 3 (N-atjungimas, fazė, apsauginis įžeminimas)
• Jungimo taškų skaičius: 6
• Vardinis skerspjūvis: 4 mm² (12 AWG)
• Vardinė įtampa (EN): 400 V
• Vardinė srovė (EN): 32 A
• Vardinė impulsinė įtampa: 6 kV
• Taršos laipsnis: 3
• Apsaugos laipsnis: IP20
• Izoliacinė medžiaga: poliamidas (PA 66)
• Degumo klasė: UL 94 V-0
• Spalva: pilka
• Montavimo tipas: DIN-35 bėgelis
• Vielos skerspjūvis (kieta/vytinė): 0,25 - 4 mm² (22 - 12 AWG)
• Vielos skerspjūvis (smulkiagijė): 0,25 - 4 mm² (22 - 12 AWG)
• Nuėmimo ilgis: 10 - 12 mm (0,39 - 0,47 colio)
• Darbinė temperatūra: -35 iki +85 °C
• Sertifikatai: ENEC, UL, CSA, KEMA/KEUR

Rekomendacijos

Elektrikams ir skydų gamintojams WAGO 2203-7541 siūlo patikimą ir laiką taupantį sprendimą neutralių laidininkų prijungimui ir atjungimui skirstomuosiuose skyduose. Jo nereikalaujanti įrankių Push-in CAGE CLAMP® technologija ir aiškus N-atjungimo slankiklis palengvina montavimą ir testavimą. Gnybtų bloko atitikimas tarptautiniams standartams užtikrina saugų veikimą įvairiose aplinkose. Rekomenduojame jį derinti su WAGO 2203 serijos galinėmis plokštelėmis ir ženklinimo aksesuarais, kad būtų užbaigtas įrengimas.
