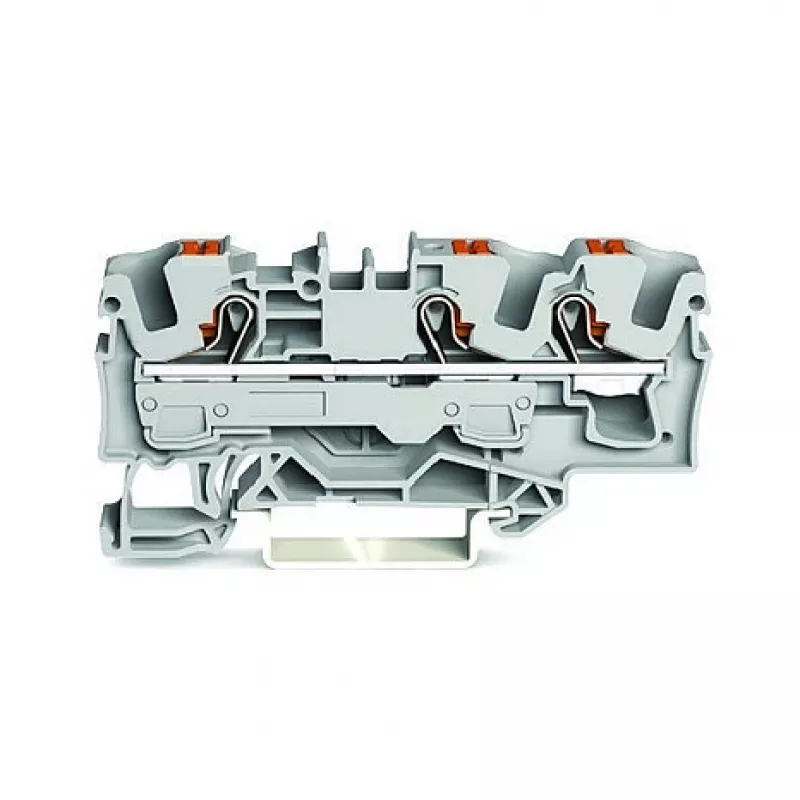

WAGO 2206-1301 3 laidų praėjimo gnybtų blokas su mygtuku, 6 mm², pilkas

Skydų gamintojai ir mašinų OEM gamintojai pasitiki WAGO 2206-1301, kad greitai ir be įrankių atliktų laidų sujungimą valdymo spintose ir skirstomuosiuose dėžėse. Šis pilkas 3 laidų praėjimo gnybtų blokas naudoja CAGE CLAMP® su mygtuku, kad pritvirtintų vientisus, vytinius ir smulkiagijus laidus nuo 0,5 iki 6 mm² be įvorių. Montuojamas ant standartinio DIN bėgelio TS 35, prie vieno potencialo galima prijungti iki šešių laidų – idealu tankioms, didelės srovės grandinėms iki 41 A.

Pagrindinės specifikacijos

• 3 laidų praėjimo gnybtų blokas, pilkas
• Jungimas: CAGE CLAMP® su mygtuku (PUSH WIRE® suderinamas)
• Vardinis skerspjūvis: 0,5–10 mm² vientisas/vytinis, 0,5–6 mm² smulkiagijus
• Vardinė įtampa/srovė (IEC): 800 V / 41 A
• Vardinė įtampa/srovė (UL): 600 V / 30 A
• Montavimas: DIN bėgelis TS 35, šoninis laidų įvedimas
• Izoliacija: poliamidas (PA 66), UL94 V-0
• Nuėmimo ilgis: 12–14 mm
• Sertifikatai: ENEC, UL, CSA, KEMA

Kodėl verta rinktis

Mygtuko veikimas sumažina įterpimo jėgą ir pagreitina laidų sujungimą, ypač smulkiagijų laidų atveju. Kompaktiškas 6 mm korpusas taupo vietą bėgelyje, o didelė srovės galia ir 800 V izoliacija tinka pramoniniam elektros paskirstymui. Pilka spalva dera su standartiniais spintos komponentais, o UL94 V-0 medžiaga atitinka griežtus priešgaisrinės saugos reikalavimus.

Idealiai tinka

• Valdymo pultų maitinimo paskirstymui ir praėjimo jungtims
• Mašinų gamybai ir automatikos sistemoms
• Pastatų įrengimui ir ŠVOK valdymo spintoms
• Modernizavimo projektams, kuriems reikia DIN bėgelio gnybtų blokų

Svarbu žinoti

Gnybtų blokas palaiko vientisus ir vytinius laidus be įvorių, tačiau smulkiagijus laidus rekomenduojama naudoti su įvorėmis, kad būtų užtikrintas optimalus patikimumas. Jis priklauso WAGO TOPJOB® S serijai, žinomai dėl veikimo be įrankių ir didelio atsparumo vibracijai. Prieš montuodami visada patikrinkite vietinius elektros kodeksus.
