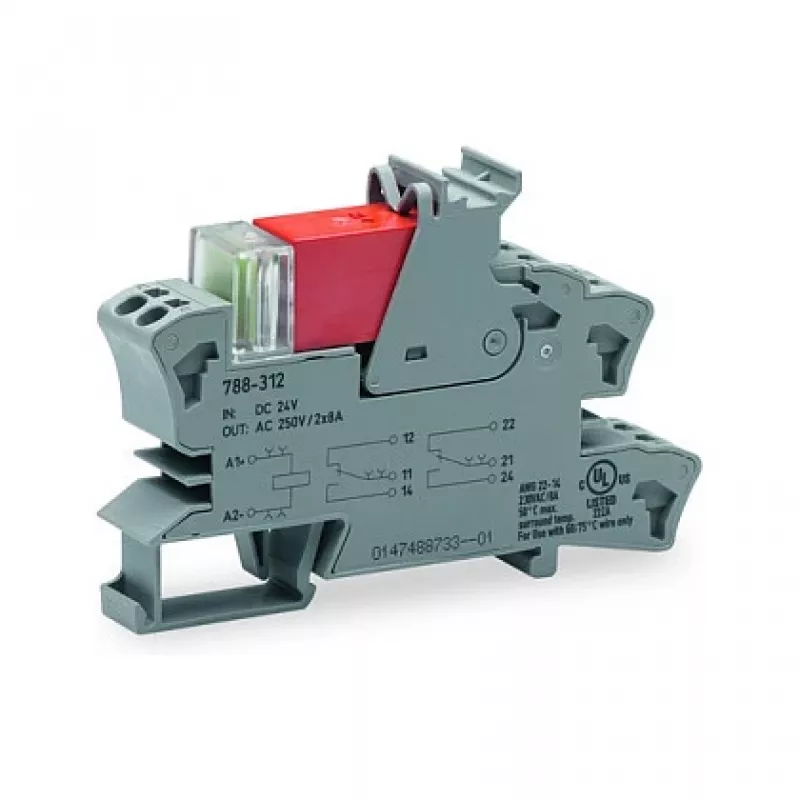

WAGO 788-312 Relės modulis 24 VDC 1 perjungimo kontaktas 6 A įkišamas

Pramoninėje automatikoje patikimas signalų perjungimas yra labai svarbus. WAGO 788-312 relės modulis atitinka šį poreikį kompaktišku, įkišamu dizainu, kuris supaprastina montavimą ir priežiūrą. Esant vardinei įėjimo įtampai 24 VDC, jis užtikrina vieną perjungimo kontaktą, galintį perjungti iki 6 A apkrovas, todėl tinka įvairioms valdymo programoms.

Kam jis skirtas

Šis relės modulis idealiai tinka sistemų integratoriams, skydų gamintojams ir priežiūros inžinieriams, kuriems reikia patikimos sąsajos tarp valdymo grandinių ir galios apkrovų. Jis puikiai tinka naudoti mašinose, pastatų automatikoje ir procesų valdymo sistemose, kur erdvė yra ribota ir būtinas greitas keitimas.

Pagrindinės savybės

• Įkišamas dizainas, skirtas lengvai įstatyti į 5 mm pločio pagrindo gnybtų blokus
• 1 perjungimo kontaktas (SPDT) su sidabro-nikelio (AgNi) kontaktais ilgam tarnavimo laikui
• Didelė perjungimo galia: 6 A nuolatinė srovė, 250 VAC/VDC maksimali įtampa
• Mažas ritės energijos suvartojimas, maždaug 0,25 W, užtikrina energijos vartojimo efektyvumą
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +70 °C
• Didelis dielektrinis stiprumas: 2,5 kV tarp ritės ir kontakto, 4 kV izoliacijos įtampa

Specifikacijos

• Vardinė įėjimo įtampa: 24 VDC
• Išėjimo kontakto tipas: 1 perjungimo kontaktas (SPDT)
• Ribinė nuolatinė srovė: 6 A
• Maksimali perjungimo įtampa: 250 VAC/VDC
• Maksimali perjungimo galia: 1500 VA (AC), 150 W (DC)
• Prijungimo technologija: CAGE CLAMP® (pagrindui)
• Montavimo tipas: Įkišamas į 5 mm pločio pagrindą
• Darbinės temperatūros diapazonas: -25 ... +70 °C
• Apsaugos klasė: IP20
• Kontaktų medžiaga: AgNi (sidabro nikelis)
• Elektrinis tarnavimo laikas: > 10^5 perjungimų esant vardinei apkrovai
• Mechaninis tarnavimo laikas: > 10^7 perjungimų
• Perjungimo dažnis: maks. 600 operacijų per valandą esant vardinei apkrovai
• Polių skaičius: 1

Patarimai

Kad veiktų optimaliai, įsitikinkite, kad relės modulis naudojamas neviršijant nurodytų elektrinių ir aplinkos ribų. Keisdami tiesiog atjunkite modulį nuo pagrindo netrikdydami laidų, taip sumažindami prastovos laiką. Derinkite su WAGO pagrindo gnybtų blokais, kad gautumėte pilną, atsparų vibracijai sprendimą.
