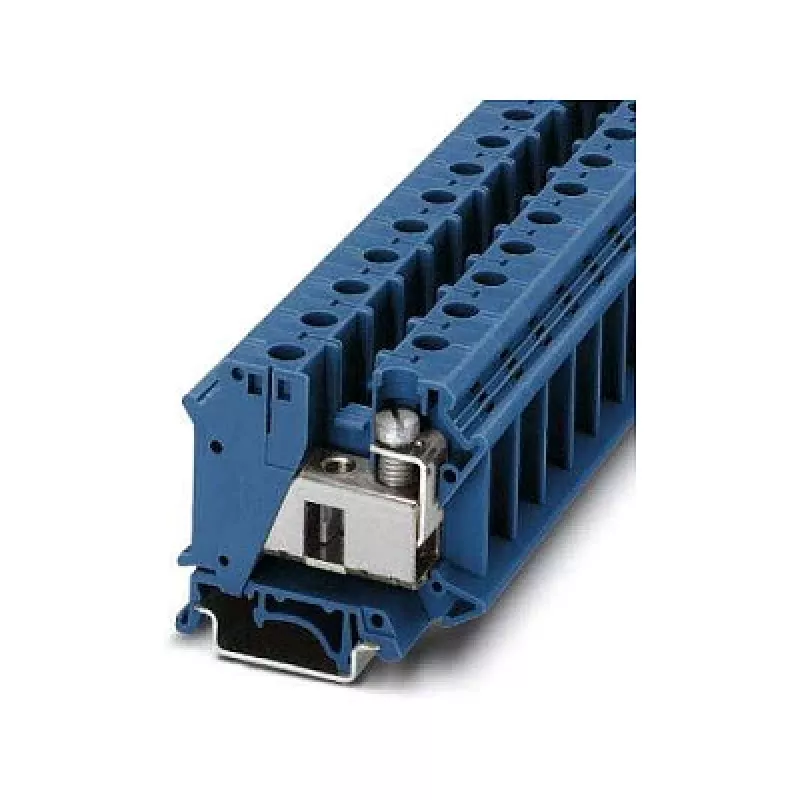

Phoenix 3075731 UTI 35 BU montavimo gnybtų blokas - mėlynas, 35 mm², 125 A, 1000 V, varžtinis sujungimas, montavimas ant DIN bėgelio

Pramoninėse valdymo spintose ir energijos paskirstymo sistemose patikimi didelės srovės jungtys yra labai svarbūs. Phoenix 3075731 UTI 35 BU montavimo gnybtų blokas užtikrina tvirtą varžtinį sujungimą laidams iki 35 mm², užtikrinant saugų ir nereikalaujantį priežiūros laidų sujungimą sudėtingomis sąlygomis.

Kam jis skirtas

Šis gnybtų blokas idealiai tinka skydų gamintojams, elektros montuotojams ir techninės priežiūros specialistams, dirbantiems su didelės srovės grandinėmis pramoninėse mašinose, pastatų automatizavimo ir energijos paskirstymo sistemose. Jis tinka programoms, kurioms reikalingas kompaktiškas, ant DIN bėgelio montuojamas sprendimas su aukšta įtampa ir srove.

Pagrindinės savybės

• Didelė srovės galia: 125 A (IEC) ir 115 A (UL) sudėtingoms apkrovoms
• Platus laidų diapazonas: 6–50 mm² vientisi, 6–35 mm² suvyti, 10–2 AWG
• Varžtinis sujungimas su M6 sriegiu ir 3,5–4 Nm priveržimo momentu patikimam suspaudimui
• Mėlynas poliamido korpusas, degumo klasė UL 94 V0, darbinė temperatūra nuo -60°C iki 105°C
• Montuojamas ant standartinių DIN bėgelių NS 35/7.5 ir NS 35/15

Specifikacijos

• Prekės ženklas: Phoenix Contact
• Modelis: UTI 35 BU
• MPN: 3075731
• EAN: 4046356518048
• Sujungimo būdas: varžtinis sujungimas
• Sujungimų skaičius: 2
• Pozicijų skaičius: 1
• Vardinis skerspjūvis: 35 mm²
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 125 A
• Vardinė įtampa (UL): 600 V
• Vardinė srovė (UL): 115 A
• Spalva: mėlyna
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė: V0 (UL 94)
• Montavimo tipas: DIN bėgelis NS 35/7.5, NS 35/15
• Nuėmimo ilgis: 18 mm
• Sriegis: M6
• Priveržimo momentas: 3,5 - 4 Nm
• Vientisų laidų skerspjūvis: 6 - 50 mm²
• Suvytų laidų skerspjūvis: 6 - 35 mm²
• AWG laidų skerspjūvis: 10 - 2 AWG
• Darbinė temperatūra: -60 °C iki 105 °C
• Taršos laipsnis: 3

Patarimai

Siekiant optimalaus veikimo, naudokite antgalius suvytiems laidams ir priveržkite varžtus iki nurodyto diapazono. Įsitikinkite, kad DIN bėgelis yra tinkamai įžemintas, o gnybtų blokas nėra veikiamas per didelės vibracijos. Šis gnybtų blokas yra Phoenix UTI serijos dalis, žinomas dėl savo patikimumo didelės srovės srityse.
