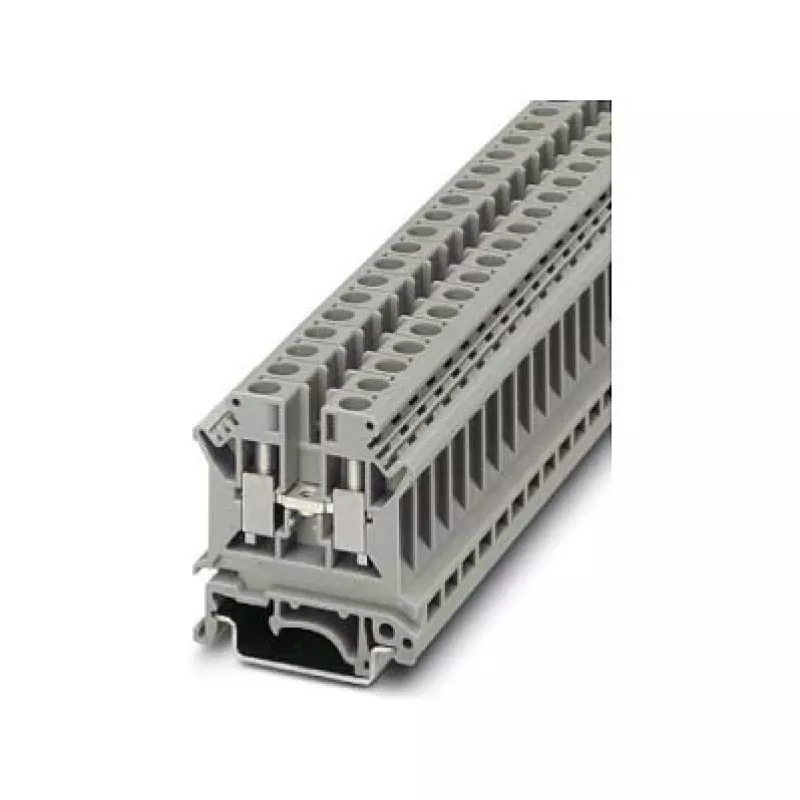

Phoenix 3004524 UK 6 N Praėjimo gnybtų blokas, varžtinis sujungimas, 6 mm², pilkas

Pramoninėse valdymo spintose ir skirstomuosiuose skyduose patikimas laidų sujungimas yra labai svarbus saugai ir veikimo laikui. Phoenix 3004524 UK 6 N praėjimo gnybtų blokas išsprendžia šią problemą kompaktiška varžtine konstrukcija, kuri patikimai sujungia du laidus iki 6 mm². Pilkas poliamido korpusas užsifiksuoja ant standartinių DIN bėgelių, todėl tai idealus pasirinkimas tvarkingoms, lengvai aptarnaujamoms gnybtų juostoms automatizavimo, mašinų gamybos ir elektros instaliacijos projektuose.

Kam jis skirtas

Šis gnybtų blokas skirtas skydų gamintojams, elektrikams ir techninės priežiūros specialistams, kuriems reikia patikimo, vietą taupančio sujungimo taško maitinimo ir valdymo laidams. Jis tinka ten, kur laidai turi būti sujungti arba paskirstyti ant DIN bėgelio, ypač aplinkoje, kurioje yra vibracija arba numatomas periodinis perjungimas.

Pagrindinės savybės

• Praėjimo konstrukcija su 2 varžtiniais sujungimais paprastam laidavimui
• Tinka laidams nuo 0,2 iki 6 mm² (AWG 20–8), vientisiems arba vytiems
• Skirta 800 V IEC ir 41 A, tinka daugeliui pramoninių grandynų
• Poliamido (PA) izoliacinis korpusas, UL 94 V0 degumo klasė
• Tvirtinama ant NS 35/7.5, NS 35/15 arba NS 32 DIN bėgelių
• Platus darbinės temperatūros diapazonas: nuo -60 °C iki +105 °C
• M3 varžtas su 0,8–1 Nm priveržimo momentu patikimam suspaudimui

Specifikacijos

• Tipas: praėjimo gnybtų blokas
• Sujungimo būdas: varžtinis sujungimas
• Sujungimų skaičius: 2
• Pozicijų skaičius: 1
• Lygmenų skaičius: 1
• Vardinis skerspjūvis: 6 mm²
• AWG diapazonas: 20–8
• Vardinė įtampa (IEC): 800 V
• Vardinė srovė (IEC): 41 A
• Izoliacinė medžiaga: poliamidas (PA)
• Spalva: pilka
• Tvirtinimo tipas: DIN bėgelis (NS 35/7.5, NS 35/15, NS 32)
• Nuėmimo ilgis: 10 mm
• Varžto sriegis: M3
• Priveržimo momentas: 0,8–1 Nm
• Darbinė temperatūra: nuo -60 °C iki +105 °C
• Degumo klasė: UL 94 V0
• Taršos laipsnis: 3

Patarimai

Kad sujungimas būtų patikimas, nuimkite izoliaciją iki 10 mm ir priveržkite M3 varžtą rekomenduojamu momentu. Naudokite tinkamą atsuktuvą, kad nepažeistumėte varžto galvutės. Montuodami įsitikinkite, kad gnybtų blokas patikimai užsifiksavo ant DIN bėgelio. Vytiems laidams rekomenduojama naudoti antgalius, kad neišsibėgėtų plaušeliai ir pagerėtų kontaktas.
