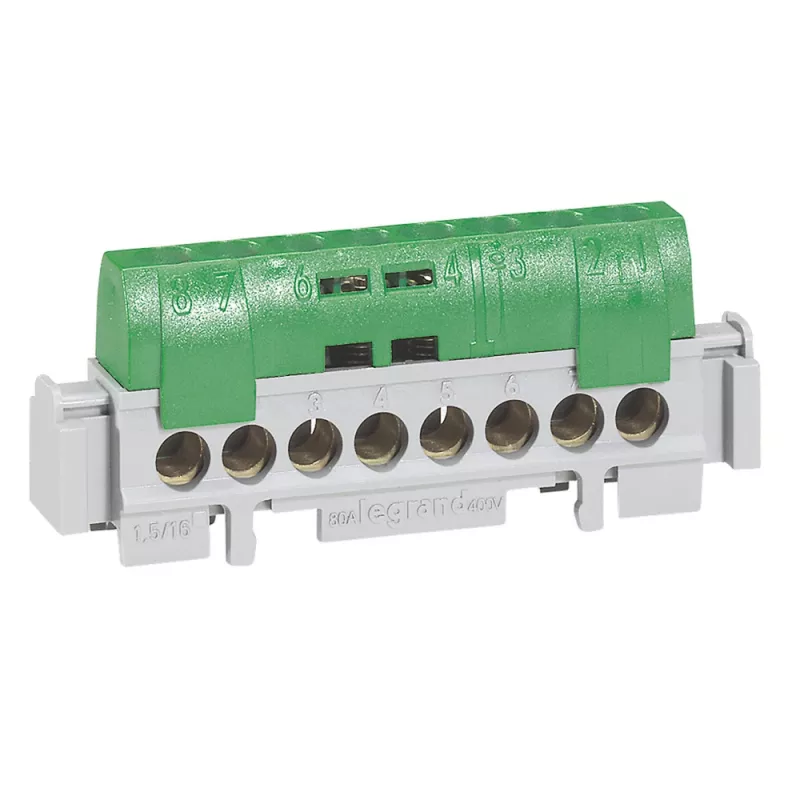

Legrand 004832 gnybtų blokas

„Legrand 004832“ gnybtų blokas yra įžeminimo (PE) jungtis, skirta saugiam ir standartus atitinkančiam elektros įžeminimui. Jis tiekiamas paruoštas naudojimui, varžtai nepriveržti, ir atitinka IEC 60998-2-1 reikalavimus. Kompaktiškas izoliuotas blokas turi aštuonis prijungimo taškus 1,5–16 mm² laidininkams ir yra tinkamas montuoti ant DIN bėgelio su universaliu laikikliu (kat. Nr. 0 048 11) arba ant 12 x 2 mm plokščio strypo. Gaminio funkcinis ilgis apie 75 mm, spalva žalia, nurodanti įžeminimą / PE.

Privalumai

Gnybtų blokas palaiko iki 16 mm² skerspjūvio laidininkus ir leidžia iki 100 A (su 25 mm² įvadu) arba 80 A (su 16 mm² įvadu) esant 400 V~, užtikrindamas patikimą srovės perdavimo gebą įžeminimo reikmėms. Jis tiekiamas paruoštas montavimui, supaprastindamas laidų prijungimo darbus, o atitiktis IEC 60998-2-1 užtikrina suderinamumą su standartinėmis elektros instaliacijomis. Žalia spalva aiškiai identifikuoja įžeminimo gnybtą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Montuokite gnybtų bloką ant DIN bėgelio naudodami nurodytą universalų laikiklį (kat. Nr. 0 048 11) arba pritvirtinkite prie 12 x 2 mm plokščio strypo. Įkiškite laidininkus į aštuonis prijungimo taškus, laikydamiesi laidininkų dydžio ribų (1,5–16 mm²). Priveržkite varžtus, kad užfiksuotumėte laidininkus – atkreipkite dėmesį, kad gaminys tiekiamas su nepriveržtais varžtais. Užtikrinkite, kad įžeminimo laidininkai būtų prijungti pagal vietines laidų tvarkymo taisykles ir kad montavimas būtų atliekamas išjungus maitinimą.

Rekomendacijos

Naudokite gnybtų bloką tik apsauginio įžeminimo jungtims; patikrinkite laidininko skerspjūvį ir priveržimo momentą pagal montavimo instrukcijas. Įžeminimui su didelėmis srovėmis, kai naudojami 25 mm² laidininkai, užtikrinkite, kad laidai ir apsauginiai įtaisai būtų pritaikyti 100 A esant 400 V~. Laikykitės vietinių elektros taisyklių ir montavimą atlikite kvalifikuoto elektriko.
