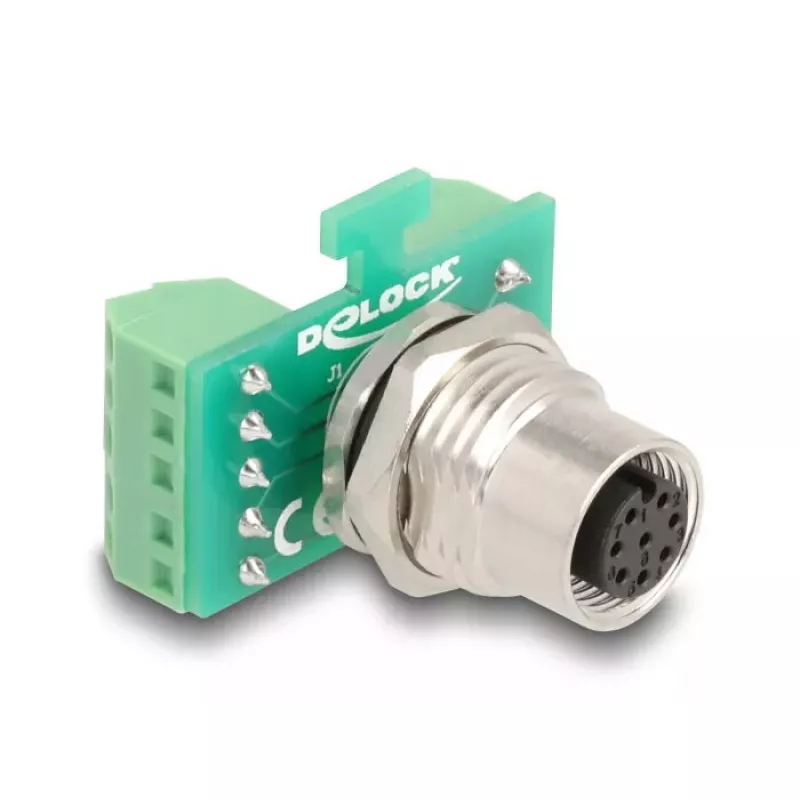

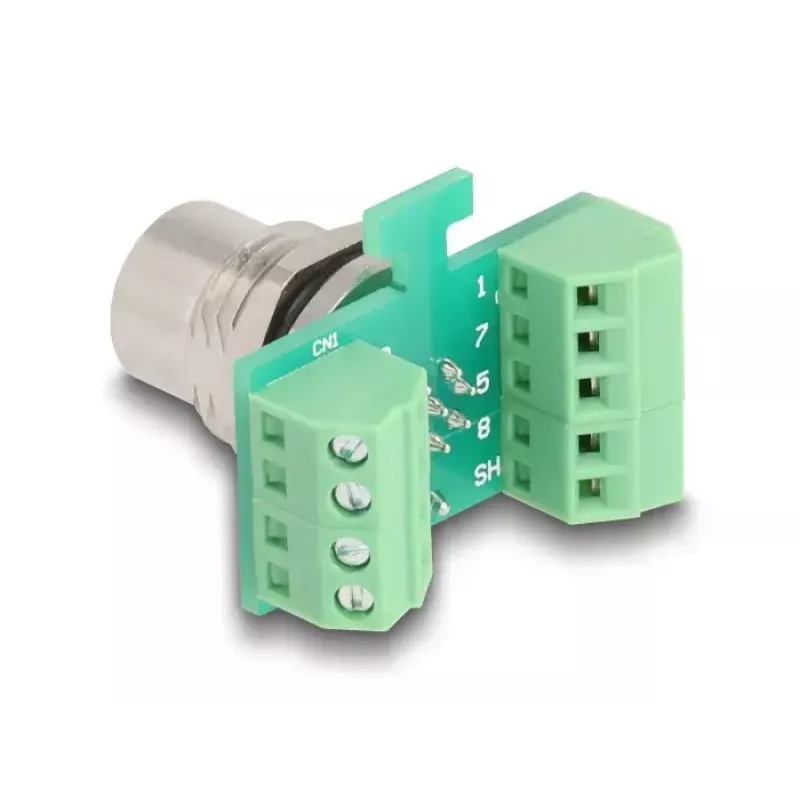

DeLOCK M12 perdavimo modulio adapteris, 8 kontaktų A koduota moteriška jungtis į 9 kontaktų gnybtų bloką

DeLOCK M12 perdavimo modulio adapteris užtikrina patikimą jungtį tarp įrenginių su M12 jungtimis ir elektros grandinių, naudojant 9 kontaktų gnybtų bloką. Jame yra 8 kontaktų A koduota moteriška M12 jungtis ir kompaktiškas korpusas (33,1 × 52,1 × 24,9 mm) žalios spalvos apdaila, skirtas naudoti ten, kur reikalinga saugi, vietos taupanti sąsaja.

Privalumai

Adapteris pasižymi kompaktiška konstrukcija, tinkama montuoti ankštose erdvėse, pavyzdžiui, skirstomuosiuose skyduose. Jis konvertuoja 8 kontaktų A koduotą moterišką M12 sąsają į 9 kontaktų gnybtų bloką, todėl galima tiesiogiai prijungti prie valdymo sistemų, jutiklių ar lauko įrenginių. Paprasta konstrukcija užtikrina patikimą elektrinį kontaktą ir lengvą montavimą.

Tinka

• Pramoninės automatikos ir valdymo sistemoms
• Pastatų automatikos sąsajoms
• Jutiklių ir lauko įrenginių prijungimui prie gnybtais pagrįstų grandinių
• Montavimui skirstomuosiuose skyduose ir valdymo panelėse

Pagrindinės specifikacijos

• Jungtis: 8 kontaktų A koduota moteriška M12
• Išvestis: 9 kontaktų gnybtų blokas
• Matmenys: 33,1 mm (P) × 52,1 mm (G) × 24,9 mm (A)
• Spalva: žalia
• Prekės ženklas: DELOCK, MPN: 60663, EAN: 4043619606634

Kaip naudoti

Sumontuokite adapterį reikiamoje padėtyje skirstomojo skydo ar panelės viduje ir pritvirtinkite pagal jūsų montavimo reikalavimus. Prijunkite M12 kabelį su kištuku nuo įrenginio prie adapterio 8 kontaktų A koduotos moteriškos M12 jungties. Prijunkite atitinkamus signalinius ir maitinimo laidus prie 9 kontaktų gnybtų bloko pagal jūsų sistemos laidų schemą, užtikrindami teisingą poliškumą ir patikimas gnybtų jungtis.

Rekomendacijos

Prieš montuodami patikrinkite kontaktų priskyrimo suderinamumą tarp M12 įrenginio ir jūsų gnybtų bloko laidų. Naudokite tinkamą laidų įtempimo sumažinimą ir laikykitės vietinių elektros įrenginių standartų, atlikdami laidų prijungimą skyduose ar valdymo panelėse.
