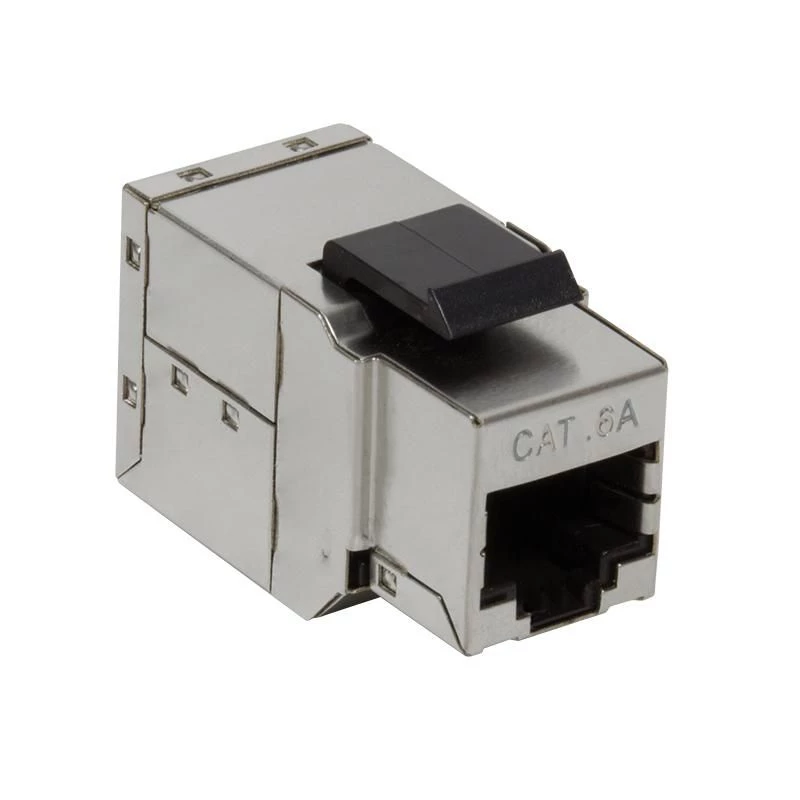

Keystone modulis LogiLink NK4010

LogiLink NK4010 yra sidabrinis keystone modulis su dviem visiškai ekranuotais RJ45 lizdais, skirtas linijiniam sujungimui struktūrinėse kabelinėse instaliacijose. Jis palaiko iki 6A klasės EA (500 MHz) našumą ir atitinka ISO/IEC 11801 bei TIA/EIA 568C.2 standartus. Kompaktiškas užfiksuojamas modulis (17,1 mm × 35,2 mm × 21,2 mm, apytiksliai 40 g) siūlo vietą taupantį sprendimą montuoti skydelyje ir sieninėje plokštelėje, kai reikalingos saugios, ekranuotos eterneto jungtys.

Privalumai

Modulis suteikia visiškai ekranuotas jungtis per du RJ45 prievadus, mažindamas elektromagnetinius trukdžius aplinkose, kuriose reikia STP/FTP kabelių. Jo 6A klasės EA 500 MHz įvertinimas užtikrina palaikymą spartiems eterneto programų ryšiams atitinkamoje kategorijoje. Užfiksuojamas montavimas supaprastina instaliaciją keystone suderinamuose skyduose ir sieninėse plokštelėse, o kompaktiškas sidabrinis korpusas taupo erdvę ir dera prie standartinės instaliacijos estetikos.

Tinka

• Struktūrinių kabelių skydai ir pataisų skydai
• Sieninės plokštelės ir išvadų įdėklai ekranuotam eternetui
• Dviejų RJ45 ekranuotų kabelių linijinis sujungimas
• Programos, reikalaujančios atitikties ISO/IEC 11801 ir TIA/EIA 568C.2 standartams

Pagrindinės specifikacijos

• Modelis: LogiLink NK4010
• 1 jungtis: RJ45 (ekranuota)
• 2 jungtis: RJ45 (ekranuota)
• Našumo klasė: 6A klasė EA, 500 MHz
• Standartai: ISO/IEC 11801, TIA/EIA 568C.2
• Montavimas: užfiksuojamas keystone
• Matmenys (P × G × A): 17,1 mm × 35,2 mm × 21,2 mm
• Svoris: 40 g
• Spalva: sidabrinė
• Kontaktų išdėstymas: 1:1

Kaip naudoti

Įstatykite LogiLink NK4010 į suderinamą keystone angą, kol modulis užsifiksuos. Prijunkite ekranuotus RJ45 kištukus prie kiekvieno lizdo, kad sujungtumėte du eterneto kabelius arba sukurtumėte pralaidą skydelyje ar sieninėje plokštelėje. Užtikrinkite, kad kabelio ekranavimas būtų tinkamai užbaigtas modulyje ir kad įžeminimo praktika atitiktų vietinius instaliacijos nurodymus, kad būtų išlaikytas ekranavimo efektyvumas.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite ekranuotos vytos poros (STP/FTP) kabelius ir palaikykite tinkamą įžeminimą visoje instaliacijoje. Prieš montuodami patikrinkite suderinamumą su savo pataisų skydais ar sieninėmis plokštelėmis ir laikykitės atitinkamų kabelių standartų (ISO/IEC 11801, TIA/EIA 568), kad pasiektumėte geriausių rezultatų.
