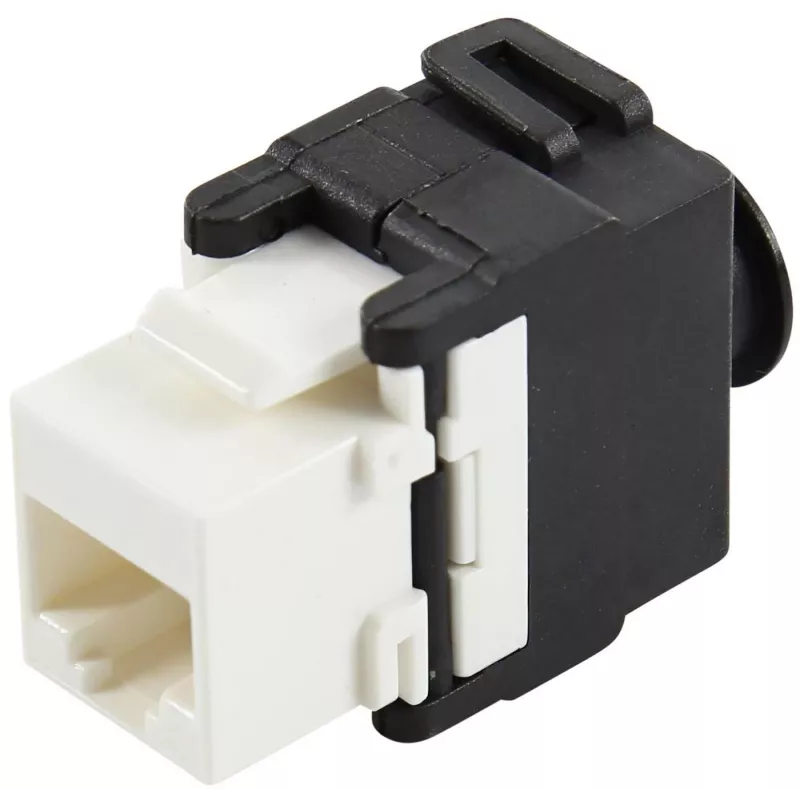

Keystone modulis LOGON LKS310, plokščias baltas, RJ-45 jungtis

LOGON LKS310 keystone modulis yra plokščia, balta priekinė plokštė su RJ-45 jungtimi, skirta vieno prievado Ethernet ryšiams keystone suderinamose sieninėse plokštėse, pataisymo skyduose ir moduliuose. Modulis palaiko 5E kategorijos struktūrinio kabelių sujungimo standartus ir yra skirtas naudoti biuruose, duomenų spintose ir gyvenamųjų namų tinkluose, kur reikalingas paprastas, kompaktiškas neekranuotas RJ-45 lizdas.

Privalumai

Modulis atitinka TIA/EIA-568-A ir TIA/EIA-568-B 5E kategorijos reikalavimus bei atitinkamus tarptautinius kabelių sujungimo standartus, įskaitant ISO/IEC 11801 ir CENELEC EN50173. Jis atitinka UL 1863 standartą ir užtikrina patikimas elektrines charakteristikas, tokias kaip maža kontaktinė varža, aukšta izoliacijos varža ir nustatytas dielektrinis atsparumas įtampai. Plokščia, balta plastikinė konstrukcija suteikia diskretišką išvaizdą ir lengvą montavimą standartinėse keystone angose.

Tinka

• Biuro darbo vietų tinklo lizdai
• Pataisymo skydai ir keystone pataisymo laukai
• Gyvenamųjų patalpų Ethernet sieniniai prievadai
• Duomenų spintų ir komunikacijų spintelių galinės jungtys

Pagrindinės specifikacijos

• Kategorija: Cat5e (atitinka TIA/EIA-568-A ir -B 5E kategoriją)
• Jungties tipas: RJ-45, moteriška, neekranuota
• Orientacija: plokščia / 180° kampas
• Medžiaga: plastikinis korpusas
• Spalva: balta
• Elektriniai rodikliai: srovė max. 1,5 A; įtampa 150 V
• Kontaktinė varža: 20 mΩ
• Izoliacijos varža: 500 MΩ
• Dielektrinis atsparumas: 1000 V kintamosios srovės RMS, 60 Hz, 1 min

Kaip naudoti

Įdėkite LOGON LKS310 keystone modulį į suderinamą keystone angą sieninėje plokštėje arba pataisymo skyde, kol jis užsifiksuos. Prijunkite tinklo kabelį prie RJ-45 įvado laikydamiesi standartinių Cat5e sujungimo schemų (TIA/EIA-568-A arba TIA/EIA-568-B) ir patikrinkite porų vientisumą bei poliškumą naudodami atitinkamą testavimo įrangą. Užtikrinkite, kad modulis būtų tvirtai įstatytas, o kabelių tvarkymas neleistų pernelyg didelio jungties apkrovimo.

Rekomendacijos

Naudokite modulį aplinkoje, kur reikalingas Cat5e našumas ir neekranuotas montavimas. Po montavimo patikrinkite galinių jungčių veikimą ir venkite plastikinį korpusą veikti ilgalaikiu tiesioginių saulės spindulių ar cheminių tirpiklių poveikiu. Jei naudojate ekranuotas kabelių sistemas, vietoj šio rinkitės ekranuotą keystone modulį.
