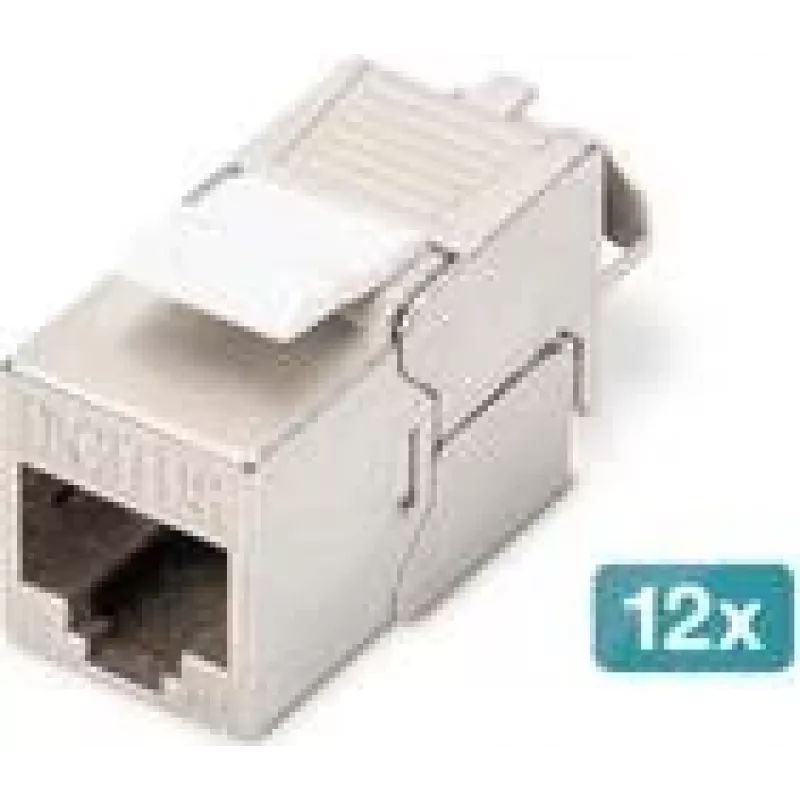

DIGITUS CAT 6A ekranuotas keystone modulis, be įrankių, RJ-45, plokščias, sidabrinis — 12 vnt. pakuotė

„DIGITUS CAT 6A“ ekranuotų keystone modulių 12 vnt. pakuotė yra kompaktiškas, be įrankių montuojamas sprendimas didelės spartos eterneto instaliacijoms. Kiekvienas plokščias, sidabrinis modulis turi RJ-45 lizdą ir 360° ekranavimo kontaktą, užtikrinantį patikimas ekranuotas jungtis duomenų, balso ir tinklo kabeliams. Sukurti užsegamam montavimui į keystone sienines plokštes, modulines jungiamąsias dėžutes ir 19" paskirstymo skydus, moduliai palaiko CAT 6A našumą iki 500 MHz ir yra tinkami PoE diegimams.

Privalumai

Montavimas be įrankių su LSA izoliacijos poslinkio jungtimis pagreitina surinkimą vietoje ir sumažina montavimo laiką, o spalvomis koduota instaliacija (EIA/TIA 568 A ir B) sumažina laidų sujungimo klaidų skaičių. Cinko lietinio, nikeliuoto korpuso ir fosforinės bronzos kontaktai su nikelio ir aukso danga pasižymi tvirtomis mechaninėmis ir elektrinėmis savybėmis. Kompaktiški matmenys leidžia tankiai montuoti 1U 19" skyduose arba su dizainu suderinamose jungiamosiose dėžutėse, o pridedamas apsauginis nuo dulkių dangtelis padeda išlaikyti RJ-45 sąsają švarią.

Tinka

• Struktūriniam kabeliavimui biuruose ir serverių patalpose
• Pleistriniams skydams ir keystone sieninėms plokštėms
• PoE maitinimo tiekimui IP telefonams, belaidžiams prieigos taškams ir kameroms
• Modernizavimo ir surinkimo vietoje projektams, kuriems reikalingas užbaigimas be įrankių

Pagrindinės specifikacijos

• Kategorija: CAT 6A, 10GBase-T, iki 500 MHz
• Jungtis: RJ-45 (8P8C), plokščio modulio formos faktorius
• Ekranavimas: 360° ekranavimo kontaktas, metalinis korpusas
• Užbaigimas: be įrankių LSA izoliacijos poslinkio jungtys, spalvomis koduotos EIA/TIA 568 A ir B
• Medžiaga: cinko lietinis korpusas (nikeliuotas); kontaktų medžiaga fosforinė bronza su nikelio ir 0,5 μm aukso danga
• PoE palaikymas: IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE nuolatinėje jungtyje)
• Mechaninės savybės: įkišimo jėga maks. 30 N; laikymo jėga 7,7 kg tarp lizdo ir kištuko; sujungimo ciklai ≥ 750
• Elektrinė sauga: dielektrinis stipris 1000 VDC (kontaktas/kontaktas), 1500 VDC (kontaktas/žemė)
• Temperatūros diapazonas: -20 °C iki +70 °C
• Kabelių suderinamumas: vientisi ir daugiagysliai laidai AWG 26/7 iki 22/1; patikrinta su AWG 22/1 instaliaciniu kabeliu
• Papildomos savybės: pakartotinai uždaromas išmanus kabelių tvarkiklis, apsauginis nuo dulkių dangtelis
• Pakuotės turinys: 12 keystone modulių

Kaip naudoti

Įkiškite modulį į suderinamą keystone angą arba 19" pleistrinį skydą, kol jis užsifiksuos. Užbaikite kabelį, įstatydami laidus į spalvomis koduotas LSA izoliacijos poslinkio jungtis pagal pasirinktą laidų schemą (EIA/TIA 568 A arba B) ir paspauskite, kad užtvirtintumėte jungtį; specialių įrankių nereikia. Naudokite integruotą įtempimo sumažinimo ir kabelio raiščio vietą, kad pritvirtintumėte kabelį, ir uždarykite pakartotinai uždaromą kabelių tvarkiklį. Uždėkite apsauginį nuo dulkių dangtelį ant RJ-45 lizdo, jei prievadas nenaudojamas.

Rekomendacijos

Kad našumas būtų optimalus, naudokite kokybišką CAT 6A ar aukštesnės kategorijos kabeliavimą ir laikykitės EIA/TIA laidų standartų. Venkite per didelio lenkimo šalia užbaigimo taško, užtikrinkite tinkamą ekrano įžeminimą paskirstymo skyde ir patikrinkite prijungtų įrenginių PoE galios biudžetus. Reguliariai tikrinkite sujungimo ciklus ir keiskite modulius, jei pastebite nusidėvėjimą, viršijantį nurodytą naudojimą.
