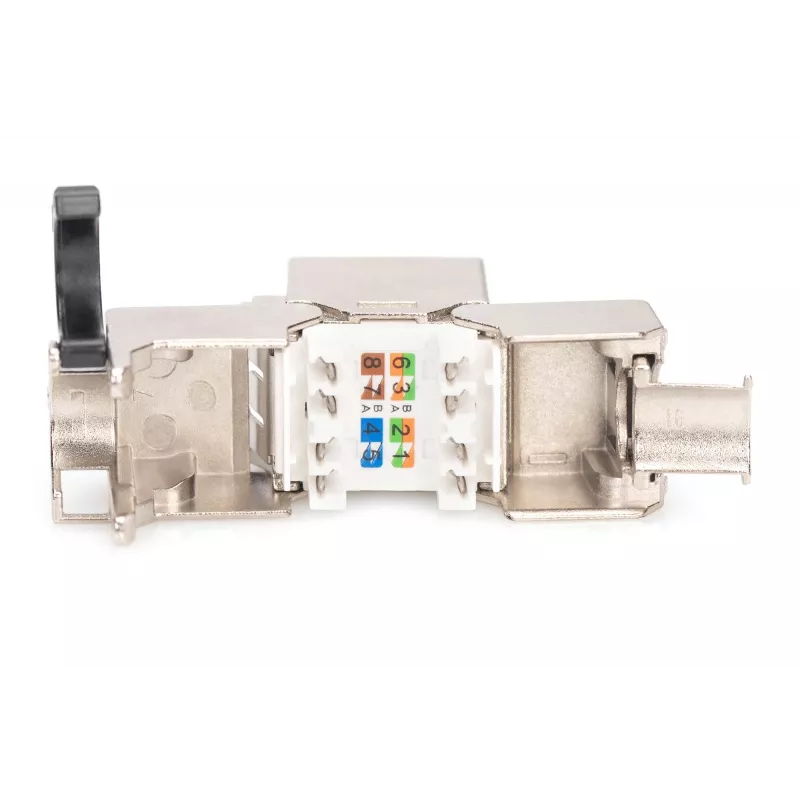

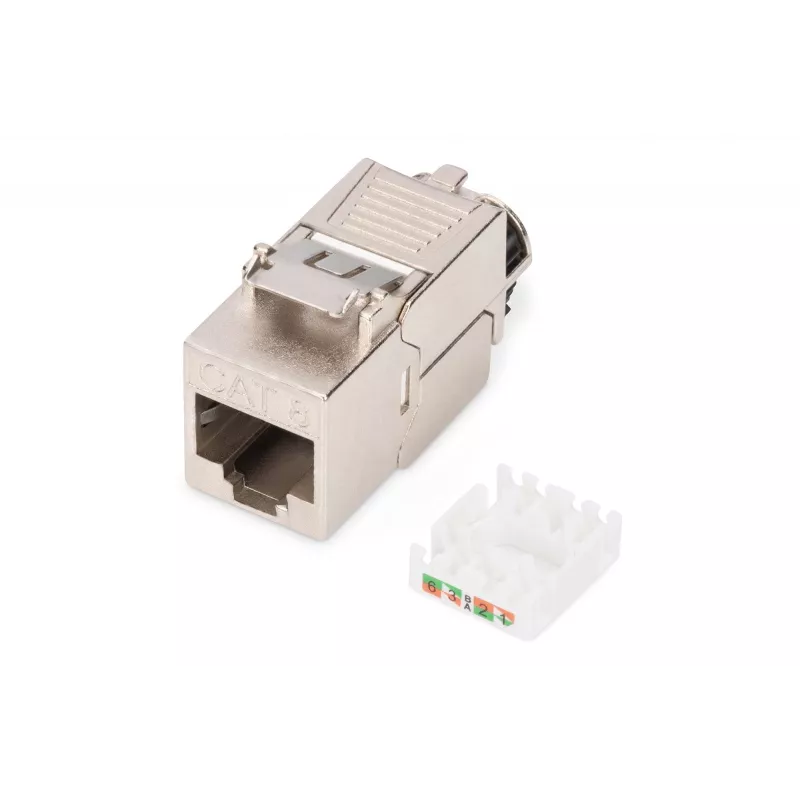

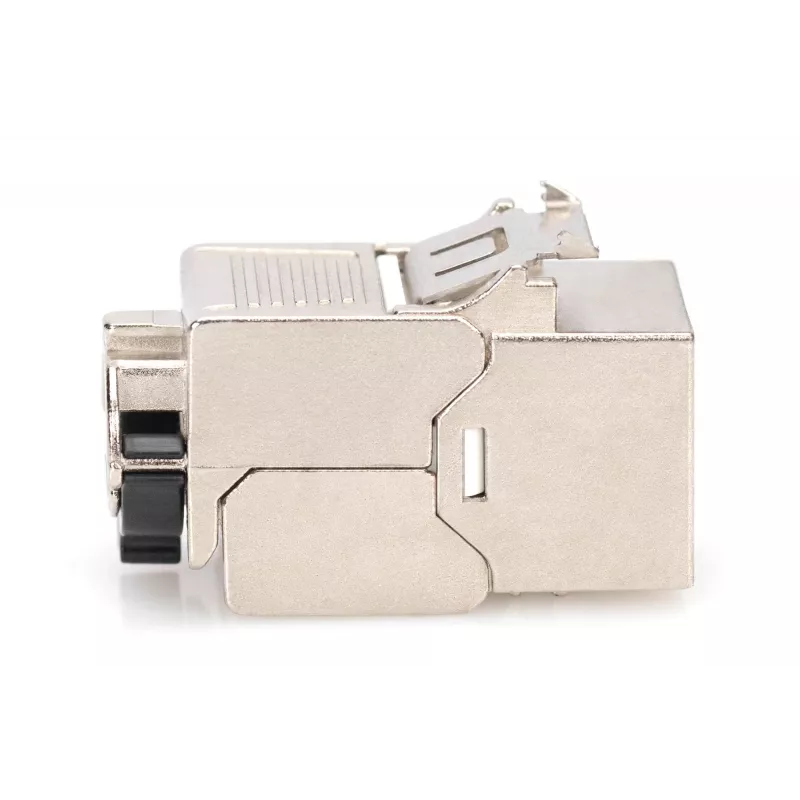

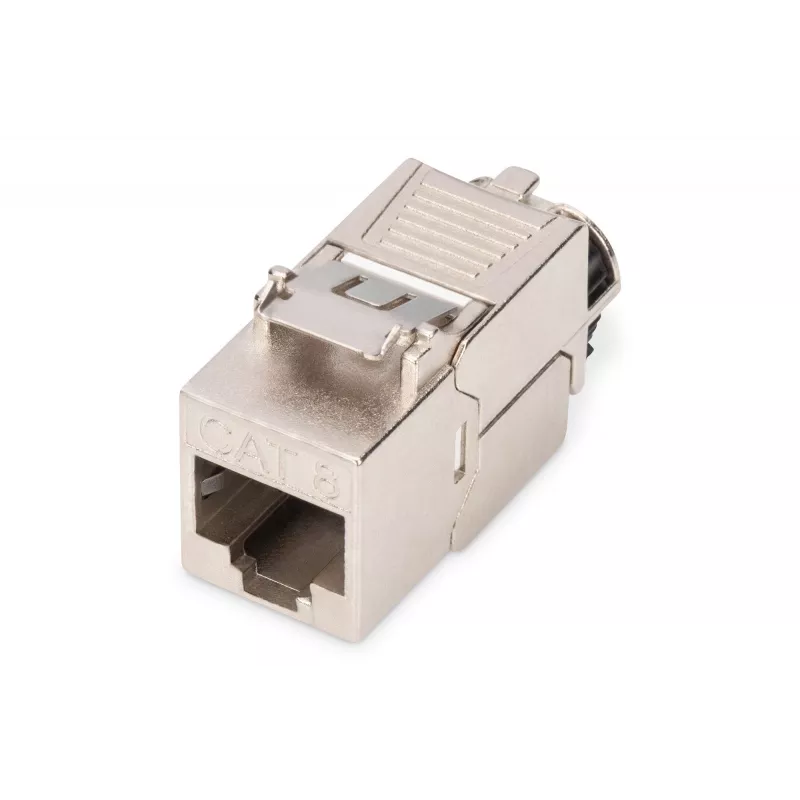

Kertinis modulis Digitus CAT 8.1 RJ-45 ekranuotas plokščias baltas

„DIGITUS® DN-93816“ yra ekranuotas CAT 8.1 kertinis modulis su įrankių nereikalaujančiu montavimo jungtimi, sukurtas didelės spartos 25/40GBase-T perdavimui duomenų centrų „Top-of-Rack“ (ToR) ir „Middle-of-Row“ (MoR) kabelinėse sistemose. Jis palaiko nuolatines jungtis iki 24 m ir kanalų jungtis iki 30 m, o kompaktiškas formos faktorius leidžia įrengti 24 modulius 483 mm (19 colių) 1U skydelyje. Modulis atitinka 8.1 kategorijos ir ISO/IEC 11801 standartus, užtikrindamas patikimą aukšto dažnio tinklo jungiamumą iki 2000 MHz.

Privalumai

Ekranuota konstrukcija mažina elektromagnetinius trukdžius ir pagerina signalo vientisumą 25/40GBase-T jungtims. Įrankių nereikalaujantis montavimo jungtis supaprastina įrengimą ir sutrumpina sąrankos laiką. Kompaktiškas kertinis formatas leidžia tankiai išdėstyti modulius 1U 19 colių skyduose, todėl jis tinka duomenų centrų stelažų aplinkai. Atitiktis 8.1 kategorijai ir ISO/IEC 11801 užtikrina suderinamumą su šiuolaikinėmis kabelinėmis infrastruktūromis.

Pagrindinės specifikacijos

• Standartas: 8.1 kategorija / ISO/IEC 11801
• Perdavimas: 25/40GBase-T
• Dažnis: 2000 MHz
• Kabelių suderinamumas: AWG 22/1 - 26/7
• Montavimas: įrankių nereikalaujantis kertinis modulis
• Nuolatinės jungties atstumas: iki 24 m
• Kanalo jungties atstumas: iki 30 m
• Skydelio tankis: 24 vienetai 483 mm (19 colių) 1U

Kaip naudoti

Įstatykite kertinį modulį į suderinamo 19 colių 1U skydelio išpjovą ir pritvirtinkite naudodami įrankių nereikalaujantį montavimo mechanizmą. Užbaikite tinkamus AWG 22/1 iki 26/7 kabelius pagal laidų spalvų kodą ir užtikrinkite tinkamą ekranavimo tęstinumą. Prijunkite skydelį prie savo tinklo komutatorių 25/40GBase-T jungtims, laikydamiesi nurodytų nuolatinės jungties ir kanalo jungties atstumų, kad išlaikytumėte signalo kokybę. Patikrinkite jungtis ir, jei reikia, atlikite sertifikavimo testus.

Rekomendacijos

Naudokite ekranuotus kabelius ir užtikrinkite tinkamą įžeminimą, kad išsaugotumėte modulio EMS našumą. Siekiant maksimalaus patikimumo duomenų centruose, nuolatines jungtis laikykite iki 24 m, o kanalų jungtis – iki 30 m, ir po įrengimo atlikite kanalo sertifikavimą.
