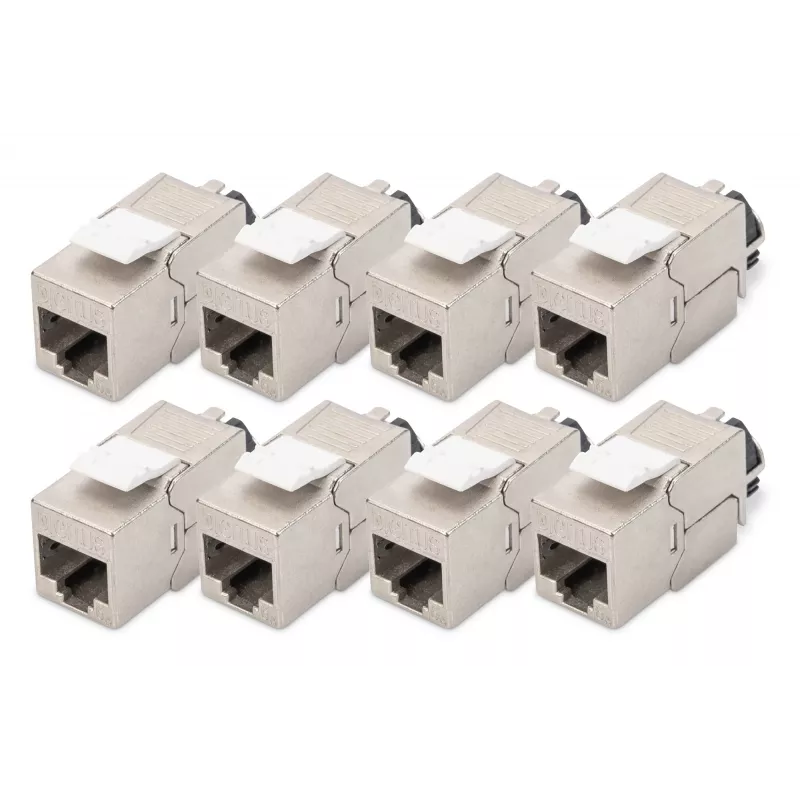

Digitus Cat. 6A keystone modulis, ekranuotas, su išmaniuoju kabelių laikikliu, 8 vnt.

„Digitus Cat. 6A“ keystone modulių rinkinį (8 vnt.) sudaro ekranuoti 6A kategorijos keystone moduliai su integruotu išmaniuoju, pakartotinai užsegamu kabelių laikikliu, skirtu kabeliui prilaikyti ir fiksuoti. Kompaktiški moduliai tinka montuoti į 19" 1U skydus arba modulinius paskirstymo mazgus, palaiko PoE standartus, užtikrina 360° kontakto ekranavimą ir apsaugą nuo dulkių RJ45 lizdui.

Privalumai

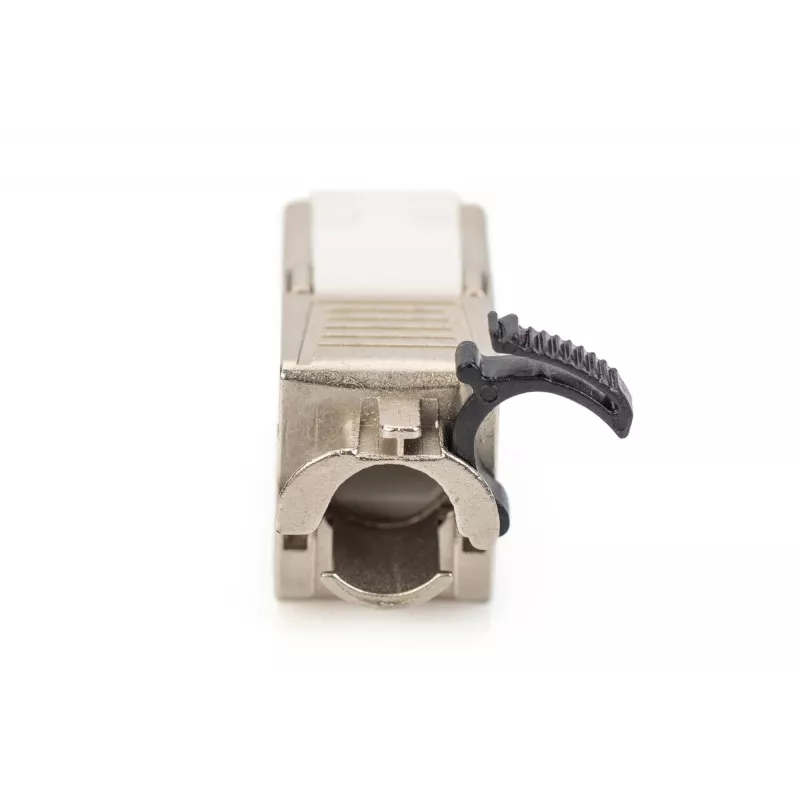

Moduliai suteikia 360° ekranavimą, gerinantį EMS veikimą, be įrankių montuojamą konstrukciją su LSA izoliaciją išstumiančiais kontaktais, pažymėtais pagal EIA/TIA 568 A ir B spalvų kodą, ir pakartotinai užsegamą kabelių laikiklį, kuris patikimai laiko ir fiksuoja kabelį be papildomų įrankių. Kompaktiški matmenys leidžia tankiai montuoti 483 mm (19") 1U skyduose, o gaminys yra sertifikuotas GHMT.

Tinkama naudoti

• Spartiuosiuose Cat. 6A tinklo skyduose

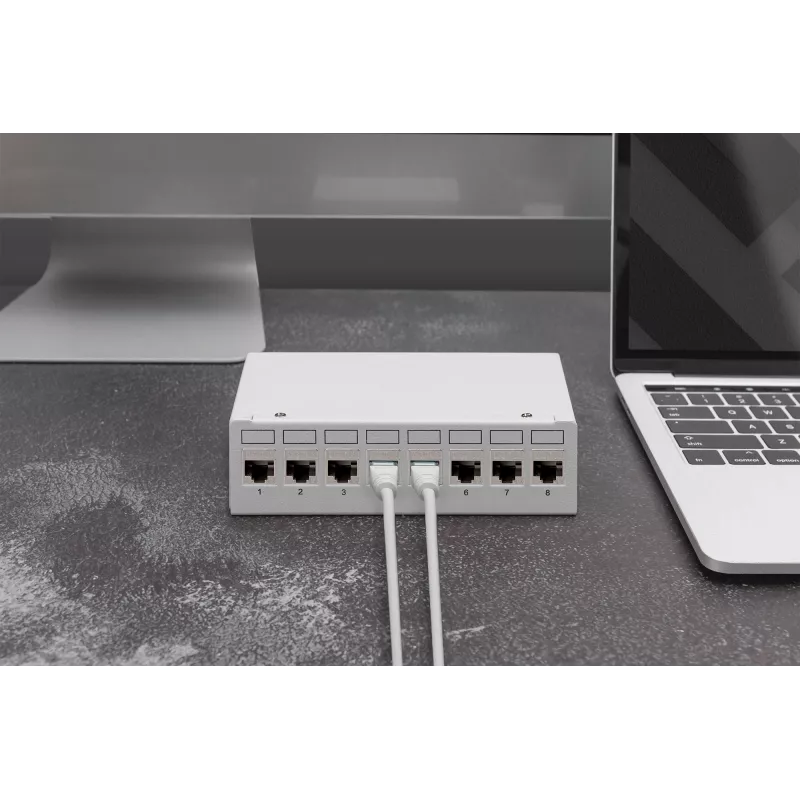

• Moduliniuose paskirstymo mazguose ir skirstomuosiuose skyduose
• Lauko sąlygomis atliekamam montavimui be įrankių
• „PoE“ maitinamuose įrenginiuose (IEEE 802.3af/at/bt ir 4PPoE)

Pagrindinės specifikacijos

• Standartas: Cat. 6A, ekranuotas
• Jungties tipas: Keystone modulis su RJ45 lizdu ir apsauginiu nuo dulkių dangteliu
• Kabelio užbaigimas: LSA izoliaciją išstumiantis kontaktas, spalvomis žymėta EIA/TIA 568 A ir B sistema
• Ekrano kontaktas: 360°
• „PoE“ palaikymas: IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE)
• Sertifikatas: GHMT
• Pakuotės dydis: 8 moduliai
• Matmenys (vienam moduliui): plotis 14,5 mm, gylis 34,5 mm, aukštis 21 mm
• Gamintojas / MPN: DIGITUS DN-93617-8
• EAN: 4016032490616

Naudojimo instrukcija

Kiekvieną keystone modulį įstatykite į suderinamą 19" 1U skydo išpjovą arba modulinį paskirstymo mazgą. Nuimkite kabelio izoliaciją iki nurodyto ilgio, įdėkite laidininkus į LSA kontaktus pagal pasirinktą EIA/TIA 568 A arba B sujungimo schemą ir užspauskite, įspausdami į izoliaciją išstumiantį kontaktą. Uždarykite pakartotinai užsegamą išmanųjį kabelių laikiklį, kad pritvirtintumėte kabelį ir užtikrintumėte 360° ekrano kontakto vientisumą. Ant nenaudojamų RJ45 lizdų uždėkite apsauginį nuo dulkių dangtelį.

Rekomendacijos

Siekiant patikimo veikimo, naudokite ekranuotos vytos poros (STP) Cat. 6A kabelius ir užtikrinkite ekrano įžeminimo tęstinumą. Laikykitės EIA/TIA laidų sujungimo spalvų kodų ir po montavimo patikrinkite sujungimus tinklo testeriu. Nenaudojamus modulius laikykite sausoje aplinkoje ir venkite staigių kabelio lenkimų arti užbaigimo taško.
