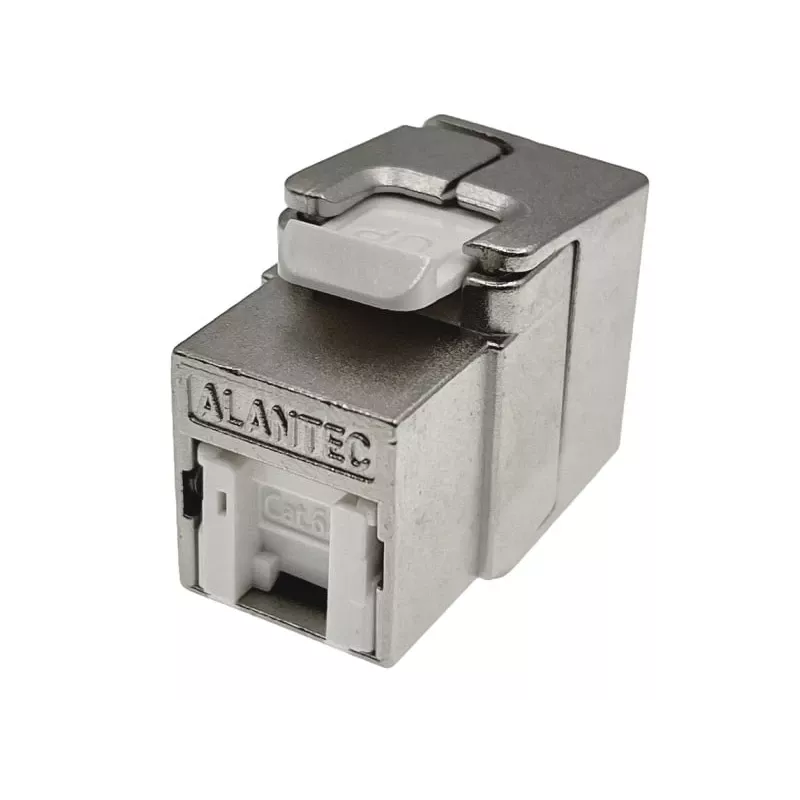

Keystone modulis Alantec MB005-1 plokščias nerūdijančio plieno RJ-45, lizdas, Cat6a, AWG 22/24

Alantec MB005-1 keystone modulis yra plokščias, ekranuotas (STP) 6A kategorijos (10Gb) RJ-45 perdavimo modulis iš nerūdijančio plieno. Jis skirtas montuoti patalpose abonentų lizduose ir pataisų skyduose duomenų perdavimo tinkluose, įskaitant vietas, veikiamas elektromagnetinių trukdžių. Perdavimo charakteristikos nepriklausomai išbandytos INTERTEK (JAV). Modulis palaiko montavimą be įrankių, taip pat tradicinį montavimą su įrankiu ir yra suderinamas su įprastais tvirtinimo elementais, tokiais kaip tuščiaviduriai pataisų skydai, sieninės ir grindinės dėžės.

Privalumai

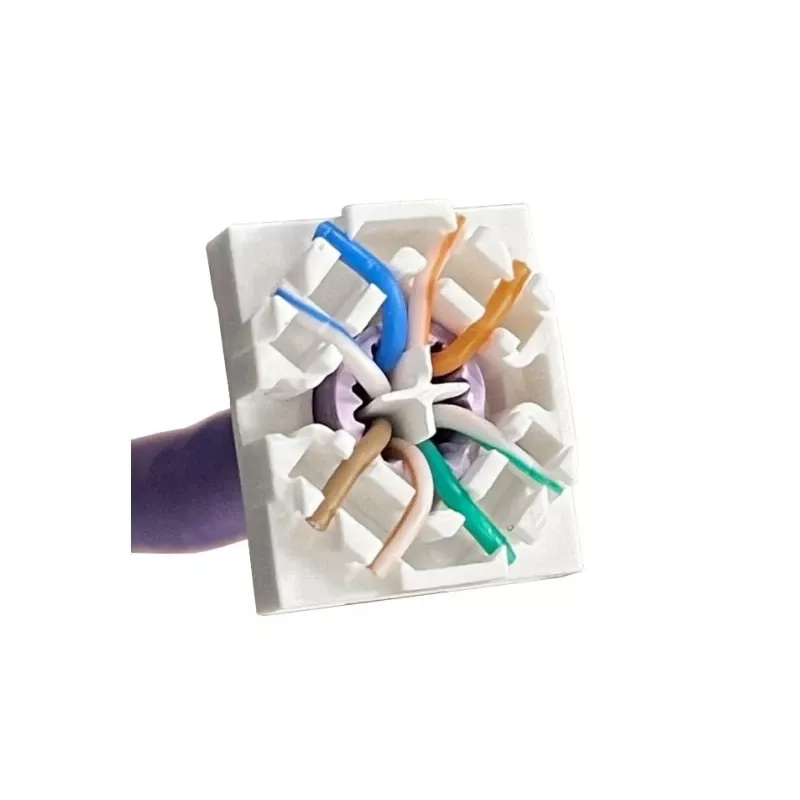

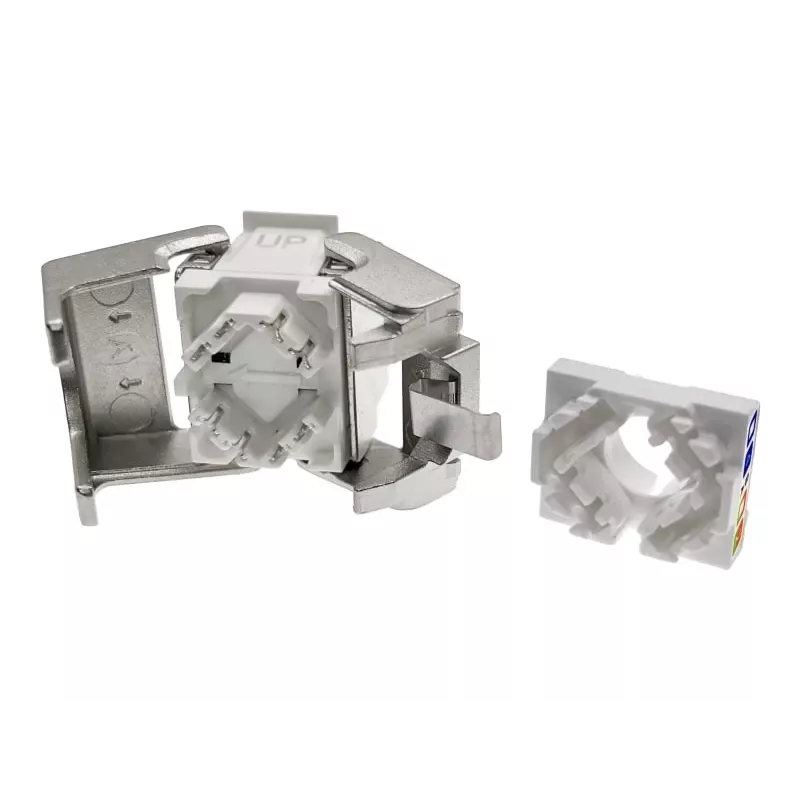

MB005-1 užtikrina aukštos kokybės 6A kategorijos perdavimą su ekranavimu, mažinančiu EMI poveikį. Montavimas be įrankių uždaro modulio korpusą ant kabelio vienu judesiu, vienu metu užspaudžiant visus aštuonis laidininkus IDC jungtyje ir užtikrinant vienodą suspaudimo jėgą; taip pat galimas montavimas su įrankiu. Plokščias nerūdijančio plieno dizainas užtikrina patvarią konstrukciją ir suderinamumą su standartinėmis keystone angomis. Speciali mechaninė konstrukcija apsaugo modulį nuo deformacijos įkišus RJ11/RJ12 kištukus, o integruotas ištraukiamas dulkių dangtelis apsaugo RJ-45 kontaktų sritį. Vidinis laidų organizatorius rombo forma sumažina laidininkų išsivijimą, pagerindamas perdavimo parametrus.

Tinka

• Vidiniams abonentų lizdams ir sieninėms plokštėms
• Pataisų skydams ir pataisų laukams duomenų centruose ar telekomunikacijų patalpose
• Montavimui aplinkoje su galimais elektromagnetiniais trukdžiais (EMI)
• Greitiems montavimams, kai montavimas be įrankių pagreitina diegimą

Pagrindinės specifikacijos

• Standartas: 6A kategorija (10Gb)
• Ekranavimas: STP (ekranuotas)
• Jungtis: RJ-45 keystone
• Medžiaga / spalva: Nerūdijantis plienas
• Montavimas: IDC montavimas be įrankių; taip pat palaiko montavimą su įrankiu
• Išbandyta: INTERTEK (JAV)
• Matmenys (P×G×A): 16,4 mm × 28,7 mm × 22,5 mm
• Pakuotės kiekis: 1 vnt.
• MPN: MB005-1
• EAN: 5904204402194

Kaip naudoti

Montavimui be įrankių nuimkite kabelio apvalkalą pagal standartinę praktiką, įstatykite kabelį į keystone modulį ir vienu judesiu uždarykite modulio korpusą, kol jis užsifiksuos; IDC kontaktai vienu metu užbaigs visus aštuonis laidininkus. Jei pageidaujate, naudokite suderinamą montavimo įrankį, kad atliktumėte IDC montavimą su įrankiu, vadovaudamiesi įrankio gamintojo instrukcijomis. Sumontuotą modulį įstatykite į keystone suderinamą angą pataisų skyde, sieninėje plokštėje ar grindinėje dėžėje naudodami standartinius tvirtinimo elementus. Po montavimo ištraukite dulkių dangtelį ir įkiškite RJ-45 kištuką pagal poreikį.

Rekomendacijos

Modulis skirtas naudoti patalpose struktūrizuotose kabelinėse sistemose ir turėtų būti montuojamas laikantis taikomų kabelinių standartų (TIA/EIA arba ISO/IEC) ir vietinių taisyklių. Naudokite ekranuotą kabelį ir tinkamą įžeminimą, kai montuojama aplinkoje, veikiamoje EMI, kad išlaikytumėte 6A kategorijos veikimą.
