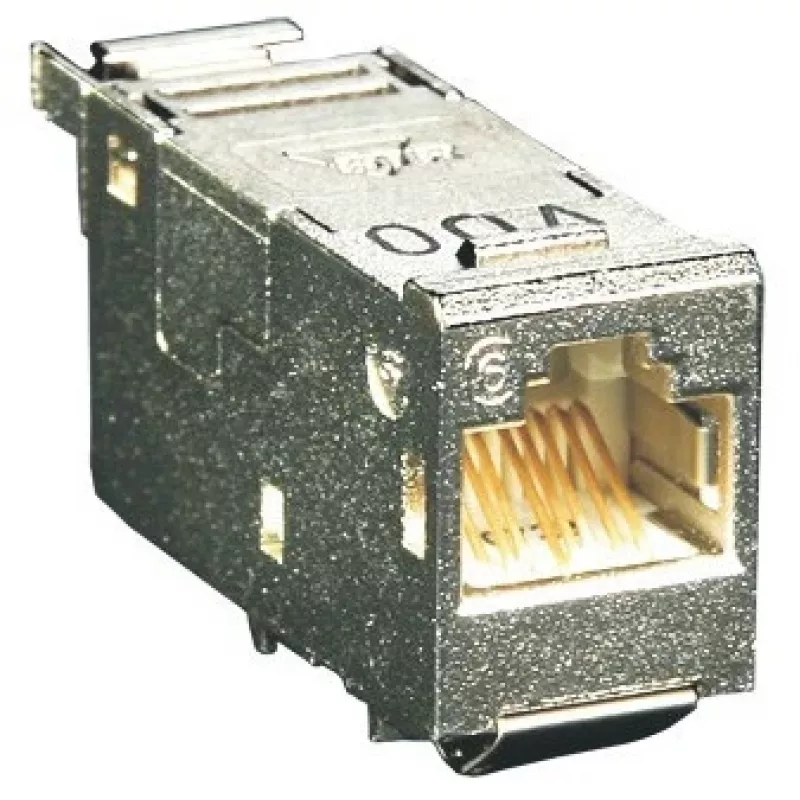

BTR E-DAT Cat.6A 8(8) RJ-45 įdėklo modulis, sidabrinis, 41,95×14,7×19,1 mm

Kompaktiškas BTR E-DAT Cat.6A 8(8) RJ-45 įdėklo modulis sidabriniame lieto cinko korpuse. Modulis palaiko Cat.6A našumą iki 500 MHz ir yra tinkamas 10 GBit Ethernet (IEEE 802.3an) bei Power over Ethernet (PoE). Jo matmenys yra 41,95 × 14,7 × 19,1 mm ir jis skirtas montuoti skirstomuosiuose skydeliuose, keystone plokštėse arba paskirstymo rėmuose, kad užtikrintų didelės spartos, ekranuotą RJ-45 jungtį struktūrizuotoms kabelių sistemoms.

Privalumai

Metalinis korpusas suteikia mechaninį patvarumą ir elektromagnetinį ekranavimą, o GHMT PVP kokybės įvertinimas ir EA klasė atitiktis pagal ISO/IEC 11801:2008 Ed.2.1 užtikrina patikimą Cat.6A signalo perdavimą iki 500 MHz. Užbaigimas yra patogus montuoti ir priima kietus AWG 24/1 – 22/1 bei vytus AWG 26/7 laidininkus. Spalvinis kodavimas palaiko TIA/EIA-568A ir TIA/EIA-568B laidų schemas, o modulis leidžia greitai įstatyti poras į E-DAT modulio įkroviklį be specialių įrankių. Įtempimo sumažinimas pasiekiamas naudojant kabelių raiščius prie modulio.

Tinka

• 10 GBit Ethernet įrenginiams
• Struktūrizuotoms kabelių sistemoms su Cat.6A reikalavimais
• PoE palaikantiems tinklo įrenginiams ir maitinimo tiekimui
• Skirstomiesiems skydeliams, keystone plokštėms ir paskirstymo rėmams

Pagrindinės specifikacijos

• Prekės ženklas: BTR
• Modelis / MPN: 130910-I
• EAN: 4250184105473
• Jungtis: RJ-45 įdėklo modulis, 8(8) laidininkai
• Našumo klasė: Cat.6A, EA klasė iki 500 MHz (ISO/IEC 11801:2008 Ed.2.1)
• Ethernet: Tinkamas 10 GBit Ethernet (IEEE 802.3an)
• PoE: Tinkamas Power over Ethernet
• Korpusas: Rafinuotas lietas cinkas (sidabrinis)
• Matmenys: 41,95 × 14,7 × 19,1 mm
• Užbaigimas: Priima kietus AWG 24/1 - 22/1 ir vytus AWG 26/7; palaiko TIA/EIA-568A ir -568B

Kaip naudoti

Paruoškite kabelį, nuimdami izoliaciją iki tinkamo ilgio, ir atskirkite laidų poras. Vadovaukitės pasirinkta laidų schema (TIA/EIA-568A arba -568B) ir įstatykite atskirus laidininkus į E-DAT modulio įkroviklį. Naudokite modulyje pateiktą patogų užbaigimo būdą; montavimui nereikia specialių įrankių. Pritvirtinkite kabelį prie modulio kabelių raiščiais, kad sumažintumėte įtempimą, ir įstatykite įdėklą į numatytą skirstomąjį skydelį, keystone plokštę arba paskirstymo rėmą.

Rekomendacijos

Norint užtikrinti patikimą Cat.6A ir 10 GBit našumą, patikrinkite teisingą porų seką ir montavimo metu laikykitės rekomenduojamų kabelio lenkimo spindulių. Integruodami ekranuotus komponentus į struktūrizuotą kabelių sistemą, taikykite tinkamas ekranavimo ir įžeminimo praktikas.
