Keystone modulis LogiLink NK4019

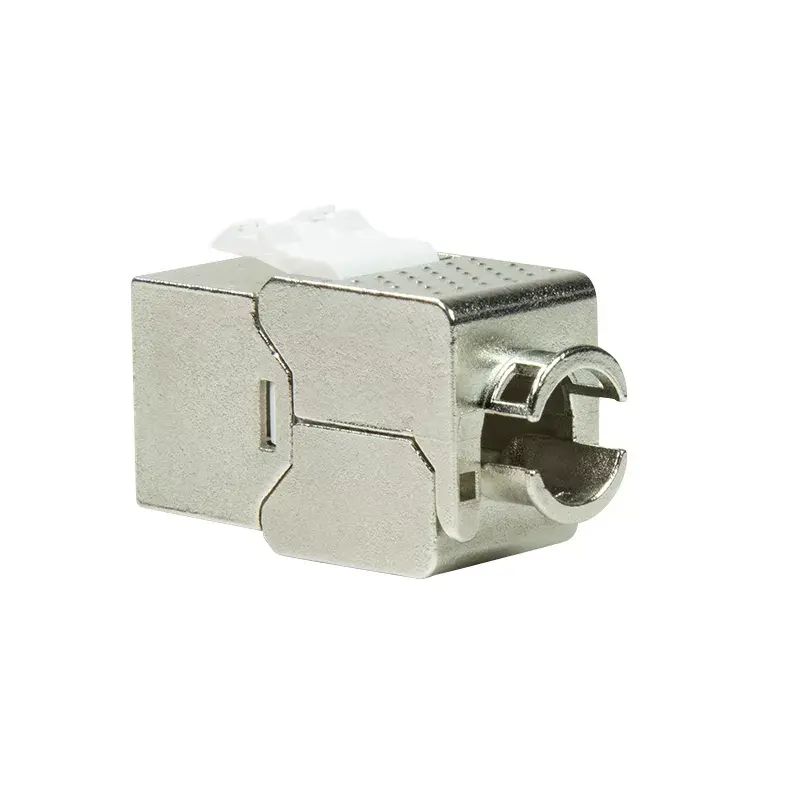

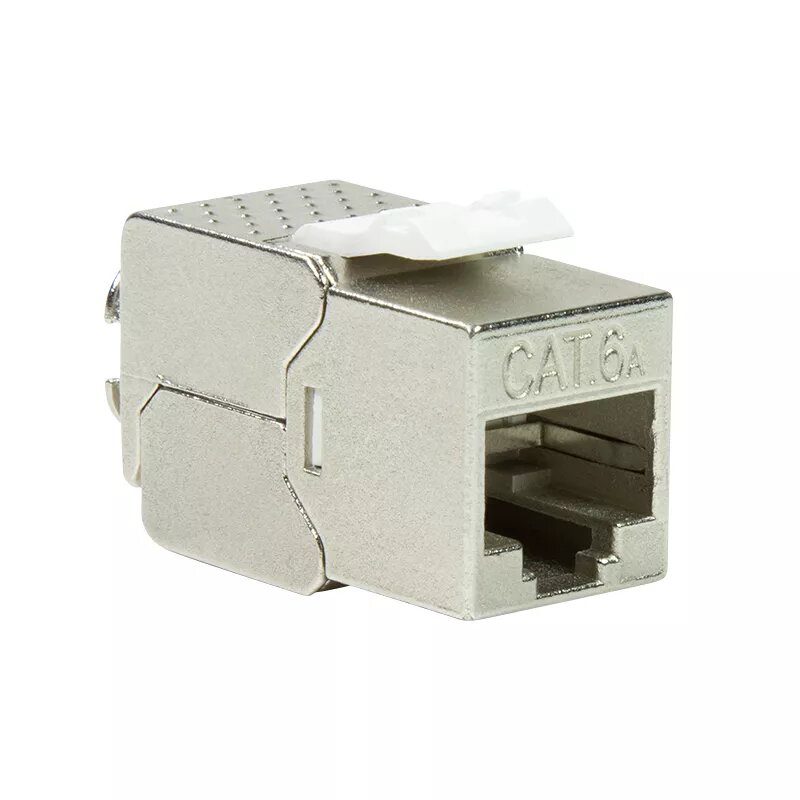

LogiLink NK4019 Cat.6A keystone modulis yra plonas, ekranuotas RJ-45 lizdas, sukurtas didelio tankio pataisų skydams ir profesionaliems tinklo įrengimams. Jo plokščias sidabrinis korpusas ir kompaktiški matmenys (14,8 mm plotis, 34,5 mm gylis, 19,1 mm aukštis) leidžia jį naudoti 24 prievadų pusės vieneto arba 48 prievadų vieno vieneto aukščio konfigūracijose, užtikrinant Cat.6A perdavimą iki 10 Gbps.

Privalumai

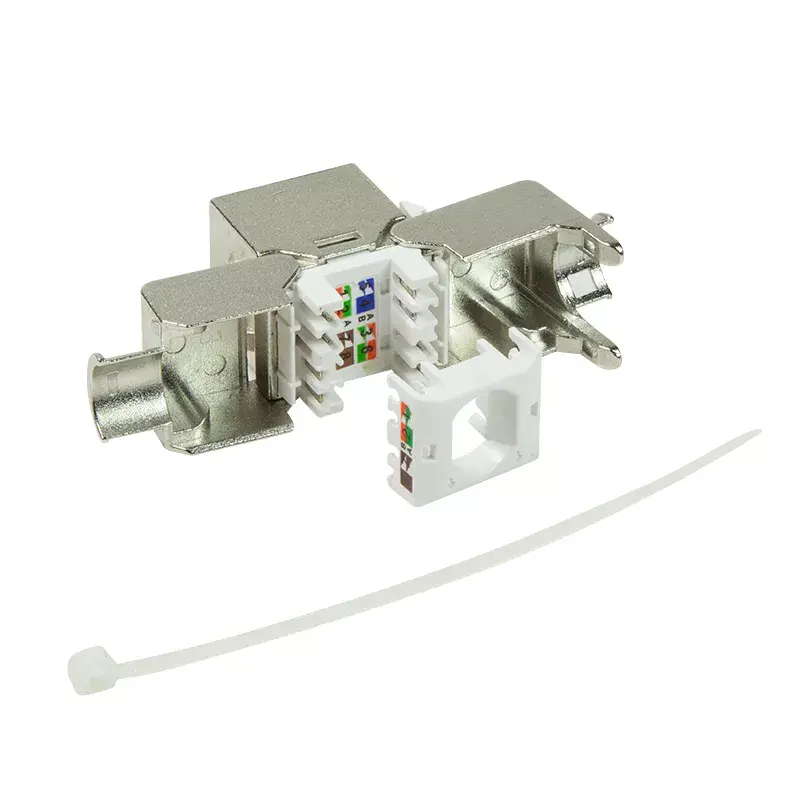

Keystone lizdas pasižymi itin plonu metalizuotu dizainu, taupančiu vietą stovuose ir pataisų skyduose. Jame yra lengvai įskaitomi laidų žymėjimai ir palaikoma berankis užbaigimas su IDC dangteliu greitesniam įrengimui. Ekranavimas (STP) ir atitiktis pramonės perdavimo bei saugos standartams užtikrina patikimą veikimą didelės spartos tinkluose.

Tinka

• Didelio tankio 24 prievadų arba 48 prievadų pataisų skydams
• Cat.6A struktūriniam kabeliavimui 10 Gbps Ethernet
• Profesionaliems tinklo stovams ir duomenų centrų įrengimams
• Sieniniams lizdams ir keystone priekiniams skydams, kuriems reikia ekranuotų RJ-45 modulių

Pagrindinės specifikacijos

• Produktas: LogiLink NK4019 Cat.6A keystone modulis (STP)
• Jungtis: RJ-45 (abu galai)
• Matmenys: 14,8 mm (P) × 34,5 mm (G) × 19,1 mm (A)
• Palaikomas standartas: Cat.6A, iki 10 Gbps
• Laido skerspjūvio suderinamumas: AWG22–26 (palaikomas berankis IDC užbaigimas)
• Spalva: Sidabrinė
• Svoris: 0,02 kg (vienetui)
• Pakuotės turinys: 1 × keystone modulis

Kaip naudoti

Įdėkite NK4019 į suderinamą keystone angą pataisų skyde ar priekiniame skyde, kol jis užsifiksuos. Užbaikite tinklo kabelio gyslas pagal spalvotus laidų žymėjimus ant modulio. Berankiam įrengimui naudokite IDC dangtelį, kad įspaustumėte gyslas į kontaktus; alternatyviai atlikite standartinį užspaudimą tinkamais įrankiais. Prijunkite ekranuotą RJ-45 komutacinį kabelį prie priekinės jungties, kad užbaigtumėte tinklo ryšį.

Rekomendacijos

Norint geriausio ekranavimo efektyvumo, užtikrinkite, kad pataisų skydas ir kabeliavimo sistema būtų tinkamai įžeminti. Naudokite Cat.6A klasės kabelį ir apsvarstykite atstumo nuo maitinimo linijų išlaikymą, kad išlaikytumėte 10 Gbps perdavimo kokybę.
