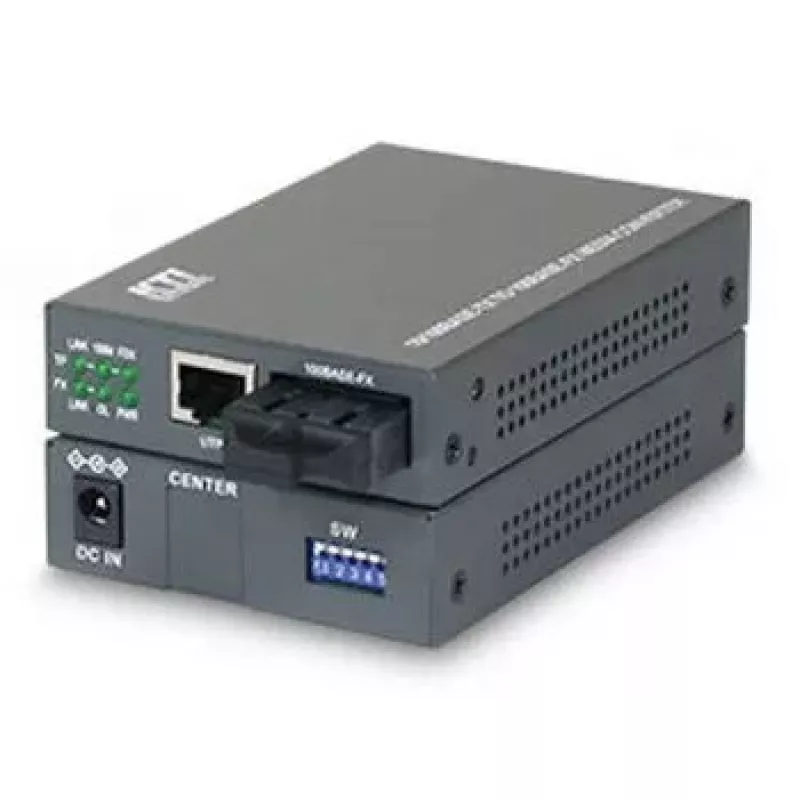

Tinklo medijos keitiklis KTI Networks KC-300D

KTI Networks KC-300D yra tinklo medijos keitiklis, skirtas sujungti 100Base-TX varinį Ethernet ir daugiamodį šviesolaidinį ryšį. Palaikantis maksimalų 100 Mbit/s duomenų perdavimo greitį ir atitinkantis IEEE 802.3 bei IEEE 802.3u standartus, jis yra kompaktiškas sprendimas laidinių tinklo segmentų praplėtimui per šviesolaidį. Įrenginys turi ST tipo daugiamodę šviesolaidžio jungtį, veikiančią 1310 nm bangos ilgiu, ir palaiko iki 2000 m ryšio atstumą. LED indikatoriai rodo ryšio ir būsenos informaciją, o įrenginys veikia su mažomis, maždaug 2 W, energijos sąnaudomis.

Privalumai

KC-300D siūlo paprastą medijos konvertavimą tarp vario ir šviesolaidžio su „plug-and-play“ veikimu ir nereikalaujant sudėtingos konfigūracijos. Palaikymas pramoninio standarto 100Base-TX užtikrina suderinamumą su plačiu tinklo įrangos spektru. ST šviesolaidžio jungties, 1310 nm bangos ilgio ir 2000 m siekio derinys daro jį tinkamą vidutinio atstumo šviesolaidinėms linijoms, o mažos energijos sąnaudos ir nedidelis svoris supaprastina montavimą ankštose aplinkose.

Kam tinka

• Ethernet tinklų praplėtimui per daugiamodį šviesolaidį tarp pastatų ar aukštų
• Tinklo komutatorių ir maršrutizatorių prijungimui prie šviesolaidinių magistralinių segmentų
• Varinių linijų pakeitimui ten, kur kyla elektromagnetinių trukdžių rizika
• Mažo biuro ar filialo vietoms, kurioms reikalinga paprasta vario-šviesolaidžio sąsaja

Pagrindinės specifikacijos

• Maksimalus duomenų perdavimo greitis: 100 Mbit/s
• Ethernet LAN (RJ-45) prievadai: 1
• Šviesolaidžio prievadų kiekis: 2
• Šviesolaidžio jungties tipas: ST (daugiamodė)
• Darbo bangos ilgis: 1310 nm
• Maksimalus perdavimo atstumas per šviesolaidį: 2000 m
• Atitiktis: IEEE 802.3, IEEE 802.3u
• Energijos sąnaudos: 2 W
• Svoris: 0,21 kg

Kaip naudoti

Įrenkite KC-300D šalia tinklo įrangos, prijunkite 100Base-TX Ethernet kabelį prie RJ-45 prievado ir prijunkite daugiamodį šviesolaidžio kabelį prie ST jungties. Maitinkite įrenginį naudodami pateiktą maitinimo adapterį arba suderinamą maitinimo šaltinį. Stebėkite LED indikatorius, kad patikrintumėte ryšį ir būseną; nuolat šviečiantis ryšio indikatorius rodo sėkmingą fizinį ryšį. Pagrindiniam veikimui nereikia jokios papildomos programinės įrangos konfigūracijos – kai prijungta, keitiklis skaidriai persiunčia Ethernet kadrus tarp varinės ir šviesolaidžio sąsajų.

Rekomendacijos

Patikimam veikimui naudokite daugiamodžius šviesolaidžio kabelius ir pataisos laidus, atitinkančius ST jungties tipą, ir palaikykite švarias jungčių galų paviršius. Laikykitės nurodyto maksimalaus 2000 m perdavimo atstumo šviesolaidžio trasoms ir, jei kyla derybų dėl ryšio problemų, įsitikinkite, kad prijungtoje įrangoje nustatyti suderinami dvipusio ryšio ir greičio parametrai. Įrenkite įrenginį sausoje, vėdinamoje vietoje ir užtikrinkite, kad maitinimo šaltinis atitiktų keitiklio reikalavimus.
