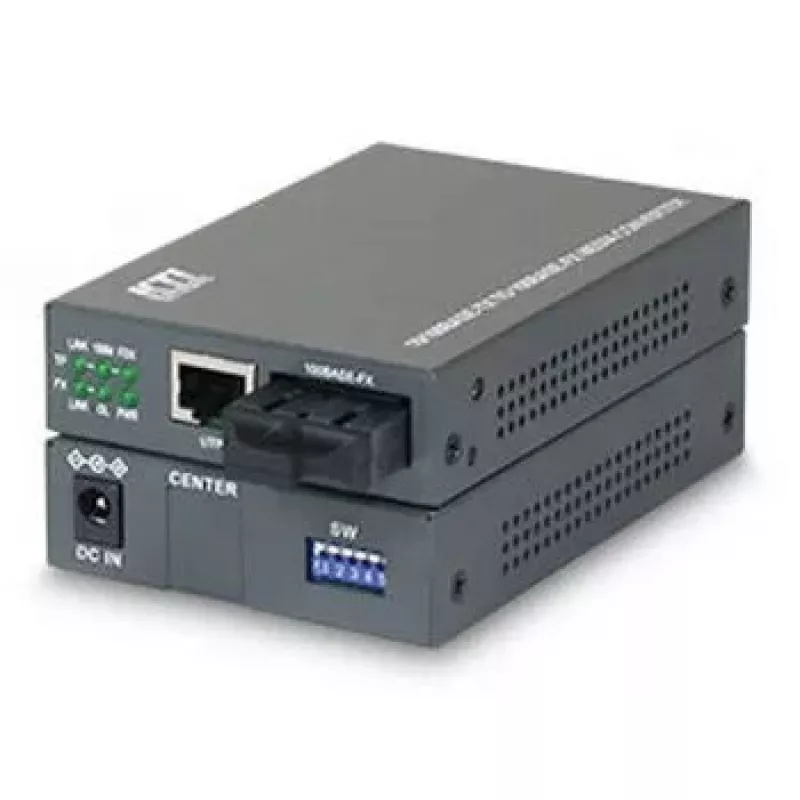

Tinklo medijos keitiklis KTI Networks KC-300D

KTI Networks KC-300D yra kompaktiškas tinklo medijos keitiklis, konvertuojantis tarp 100Base-TX varinio eterneto ir daugiamodės skaidulos su SC jungtimis. Atitinkantis IEEE 802.3 ir IEEE 802.3u standartus, šis įrenginys palaiko maksimalią 100 Mbit/s duomenų perdavimo spartą ir leidžia užmegzti skaidulinius ryšius iki 20 000 m atstumu, esant 1310 nm bangos ilgiui. Įrenginyje yra LED indikatoriai, rodantys ryšį ir būseną, mažos tipinės energijos sąnaudos bei platus įėjimo įtampos diapazonas, todėl jis tinkamas montuoti įvairiose tinklo aplinkose, kur reikalingas skaidulos–vario konvertavimas.

Privalumai

KC-300D užtikrina patikimą 100 Mbit/s medijos konvertavimą su daugiamodės SC skaidulos palaikymu ir ilgo nuotolio perdavimo galimybe. Jo atitiktis eterneto standartams garantuoja suderinamumą su esama tinklo įranga. Mažos energijos sąnaudos ir kompaktiška konstrukcija leidžia lanksčiai išdėstyti ir ekonomiškai eksploatuoti. Matomi LED indikatoriai supaprastina diegimą ir trikčių šalinimą, rodydami ryšio būseną ir įrenginio veiklą.

Tinka

• Eterneto tinklų išplėtimui daugiamodėmis skaidulų linijomis
• Senesnių 100Base-TX komutatorių ar maršruto parinktuvų prijungimui prie skaidulinės infrastruktūros
• Miestelių ir pastatų tarpusavio tinklo sujungimams, kur reikalinga skaidula
• Pramoninėms ar biurų instaliacijoms, kurioms reikia kompaktiško medijos keitiklio

Pagrindinės specifikacijos

• Maksimali duomenų perdavimo sparta: 100 Mbit/s
• Eterneto LAN prievadai (RJ-45): 1
• Skaiduliniai prievadai: 2 (daugiamodė, SC jungtis)
• Bangos ilgis: 1310 nm
• Maksimalus perdavimo atstumas skaidula: iki 20 000 m
• Įėjimo įtampos diapazonas: 5–12 V
• Tipinės energijos sąnaudos: 2 W
• LED indikatoriai: ryšys ir būsena
• Svoris: 0,21 kg

Kaip naudoti

Įrenkite KC-300D šalia varinio eterneto įrenginio ar skaidulos galinio taško ir prijunkite RJ-45 eterneto kabelį prie 100Base-TX prievado. Įkiškite daugiamodžius SC skaidulų konektorius į skaidulinius prievadus, užtikrindami teisingą skaidulos tipą ir poliškumą. Pateikite stabilų nuolatinės srovės maitinimą 5–12 V ribose ir patikrinkite, ar LED indikatoriai rodo ryšį ir įrenginio būseną. Po prijungimo patikrinkite tinklo ryšį ir, jei reikia, sureguliuokite gretimos tinklo įrangos nustatymus, kad atitiktų 100 Mbit/s veikimą.

Rekomendacijos

Naudokite tinkamą daugiamodį skaidulinį kabelį ir SC jungtis, pritaikytas reikiamam atstumui. Laikykitės tinkamos skaidulos naudojimo praktikos, kad išvengtumėte jungčių užteršimo ar pažeidimų. Patikimiems ilgo nuotolio ryšiams patikrinkite skaidulos slopinimą ir jungčių kokybę; padėkite medijos keitiklį vėdinamoje ir sausoje aplinkoje bei naudokite reguliuojamą maitinimo šaltinį nurodytame įtampos diapazone.
