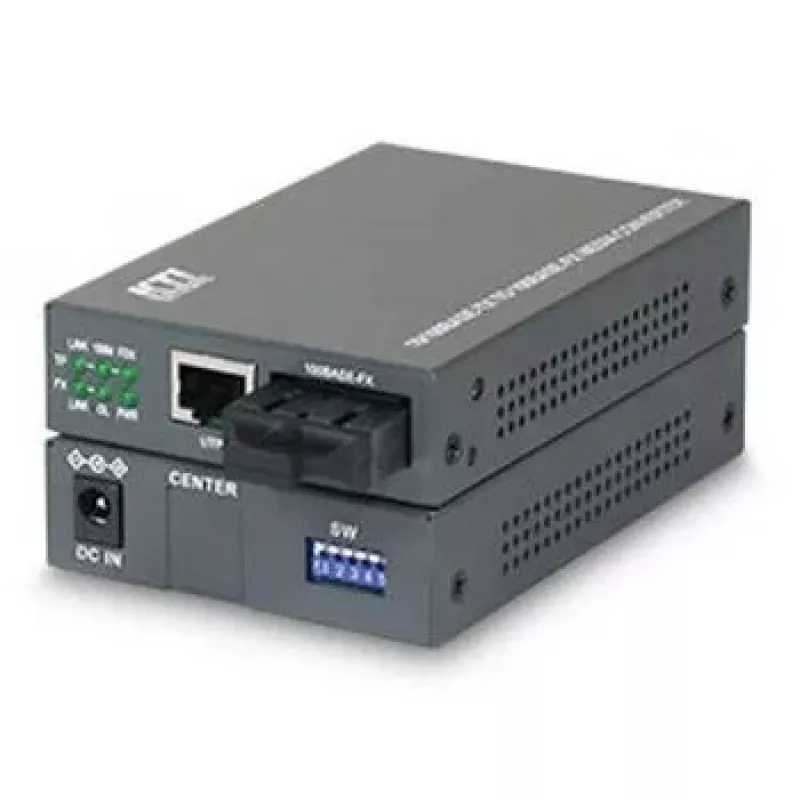

Tinklo medijos keitiklis KTI Networks KC-300D

10/100BASE-TX į 100BASE-FX medijos keitiklių serija leidžia integruoti šviesolaidinius ir vytos poros eterneto segmentus, užtikrindama sklandų vertimą tarp 10BASE-T/100BASE-TX ir 100BASE-FX ryšių. Įrenginiuose yra būsenos šviesos diodai greitam patikrinimui ir palaikomi keli montavimo variantai bei šviesolaidinės sąsajos, užtikrinančios lankstų diegimą.

Privalumai

Šie medijos keitikliai palaiko visą laidinio greičio konversiją ir dvigubą 10/100 Mbps veikimą vytos poros prievade. Automatinis derybų režimas ir automatinis MDI/MDI‑X supaprastina įrengimą. Keitikliai atitinka RoHS reikalavimus, sunaudoja mažai energijos ir siūlo grandies gedimo perdavimo bei tolimojo galo gedimo funkcijas, gerinančias tinklo gedimų aptikimą. Jie yra skaidrūs 802.1Q VLAN žymėtiems paketams ir palaiko platų šviesolaidžių tipų bei pasiekiamumo parinkčių asortimentą.

Pagrindinės specifikacijos

• Standartai: 10BASE‑T, 100BASE‑TX, 100BASE‑FX
• Atitinka RoHS
• Visa laidinio greičio konversija
• 10/100 Mbps dvigubas greitis TP prievade
• Automatinis derybų režimas ir automatinis MDI/MDI‑X TP prievade
• Grandies gedimo perdavimas (LFPT)
• Tolimojo galo gedimas (FEF) FX prievade
• Skaidrus 802.1Q VLAN žymėtiems paketams
• Montavimas: stalviršis, siena, centrinė važiuoklė
• Palaiko centrinės važiuoklės valdymą
• Mažas energijos suvartojimas
• Palaikomi šviesolaidžių jungčių tipai: ST, SC, MT‑RJ, VF‑45, vienas SC
• Palaikomi šviesolaidžių režimai: daugiamodis, vienmodis dvipusis, vienas šviesolaidis
• Šviesolaidžio pasiekiamumo parinktys: trumpas, vidutinis, ilgas
• Vartotojui prieinama TP prievado konfigūracija ir galimybė išjungti grandies gedimo perdavimą
• Pasirenkami vartotojui neprieinami nustatymai specifinėms sistemų programoms

Kaip naudoti

Įdiekite medijos keitiklį ant stalviršio, sienos arba suderinamoje centrinėje važiuoklėje. Prijunkite vytos poros eterneto kabelį prie TP prievado, o šviesolaidinį kabelį – prie FX prievado, naudodami tinkamą jungties tipą. Jei reikia, sukonfigūruokite TP prievadą naudodami vartotojui prieinamus nustatymus; kitu atveju įrenginys veiks su įjungtu automatiniu derybų režimu ir automatiniu MDI/MDI‑X. Stebėkite grandies ir būsenos šviesos diodus, kad patikrintumėte veikimą, o įdiegę valdomoje centrinėje važiuoklėje naudokite važiuoklės valdymą.

Rekomendacijos

Prieš diegdami pasirinkite tinkamą šviesolaidžio jungtį ir režimą (daugiamodį ar vienmodį) bei patikrinkite pasiekiamumo reikalavimus. Įjunkite arba išjunkite grandies gedimo perdavimą pagal savo tinklo gedimų valdymo politiką ir užtikrinkite suderinamumą su 802.1Q VLAN konfigūracijomis ten, kur naudojamas VLAN žymėjimas.
