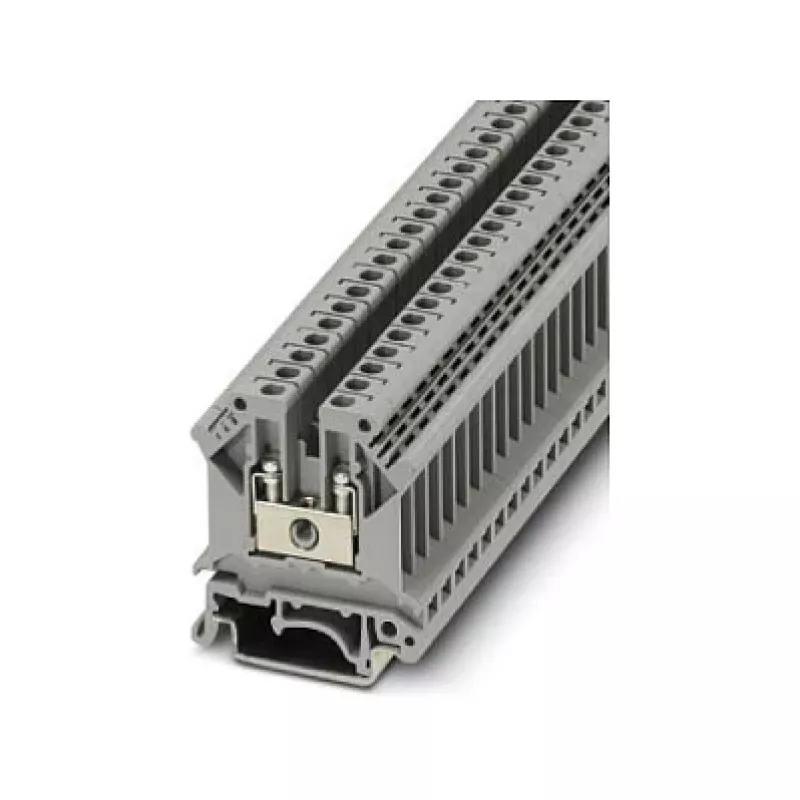

Phoenix Contact UK 5 Praeinamoji gnybtų juosta, varžtinis sujungimas, 4 mm², 800 V, 32 A, pilka, montavimui ant DIN bėgelio, 2 jungtys, 1 potencialas, PA izoliacija, UL 94 V0

Valdymo spintose ir skirstomuosiuose skyduose patikimas laidų sujungimas yra būtinas. Phoenix Contact UK 5 praeinamoji gnybtų juosta išsprendžia saugių, atsparių vibracijai varžtinių sujungimų kūrimo problemą laidams iki 4 mm². Kompaktiškas dizainas ir montavimas ant DIN bėgelio daro ją pagrindiniu sprendimu pramoninėje instaliacijoje, pastatų automatikoje ir skydų gamyboje.

Kam skirta

Ši gnybtų juosta skirta elektros inžinieriams, skydų gamintojams ir techninės priežiūros specialistams, kuriems reikia patikimo, vietą taupančio sprendimo energijos paskirstymui ir signalų sujungimui. Ji tinka mašinų gamybos, procesų valdymo ir energijos valdymo programoms, kuriose reikalingi IEC standartus atitinkantys komponentai.

Pagrindinės savybės

• Varžtinio sujungimo technologija su M3 sriegiu, užtikrinanti patvarius, dujoms nepralaidžius sujungimus
• Vardinis skerspjūvis 4 mm², tinka kietiems laidams nuo 0,2 iki 6 mm² ir lankstiems laidams nuo 0,2 iki 4 mm²
• Vardinė įtampa 800 V ir srovė 32 A pagal IEC, tinka daugumai žemos įtampos maitinimo grandinių
• Vienas potencialas su dviem jungtimis, skirtas paprastam praeinamajam sujungimui
• Pilka poliamido (PA) korpuso dalis, be halogenų ir atspari liepsnai pagal UL 94 V0
• Montuojama ant standartinių DIN bėgelių: NS 35/7.5, NS 35/15 ir NS 32
• Platus darbinės temperatūros diapazonas nuo -60 °C iki +105 °C, tinka atšiaurioms aplinkoms
• Atitinka IEC 60947-7-1, UL, CSA, VDE, EAC ir cULus Recognized reikalavimus

Specifikacijos

• Sujungimo technologija: varžtinis sujungimas
• Jungčių skaičius: 2
• Potencialų skaičius: 1
• Vardinis skerspjūvis: 4 mm²
• Kieto laido skerspjūvis: 0,2 – 6 mm²
• Lankstaus laido skerspjūvis: 0,2 – 4 mm²
• AWG vielos dydis: 24 – 10
• Nuėmimo ilgis: 9 mm
• Sriegis: M3
• Prigriežimo momentas: 0,6 – 0,8 Nm
• Vardinė įtampa (IEC): 800 V
• Vardinė srovė (IEC): 32 A
• Taršos laipsnis: 3
• Perįtampio kategorija: III
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė: UL 94 V0
• Montavimo tipas: DIN bėgelis (NS 35/7.5, NS 35/15, NS 32)
• Darbinė temperatūra: -60 °C iki +105 °C
• Standartai/sertifikatai: IEC 60947-7-1, UL, CSA, VDE, EAC, cULus Recognized

Patarimai

Naudokite dinamometrinį atsuktuvą, nustatytą 0,6–0,8 Nm, kad užtikrintumėte patikimą sujungimą nepažeisdami laido. Lankstiems laidams rekomenduojama naudoti antgalius, kad laidai neišsiskirtų. Gnybtų juostą galima grupuoti su kitais UK 5 blokais naudojant standartinius galinius dangtelius ir pertvaras, kad būtų tvarkinga ir organizuota instaliacija.
