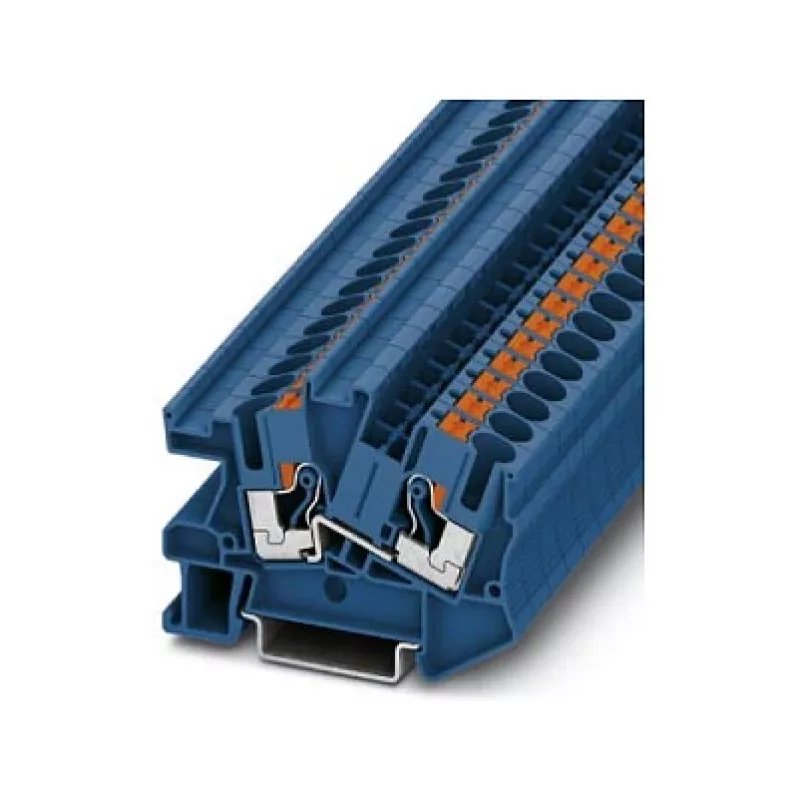

Phoenix Contact PTI 6 BU Push-In montavimo gnybtų blokas, mėlynas, 6 mm², 500V, 41A, DIN bėgeliui

Pramoninėse valdymo spintose ir pastatų įrenginiuose patikimas laidų sujungimas yra kritiškai svarbus saugai ir veikimo laikui. Phoenix Contact PTI 6 BU montavimo gnybtų blokas išsprendžia šią problemą naudodamas push-in sujungimo sistemą, kuri be įrankių priima vientisus ir lanksčius laidininkus, sumažindama laidų sujungimo laiką ir užtikrindama atsparius vibracijai sujungimus. Jo kompaktiškas 6 mm² dizainas tinka standartiniams DIN bėgelių, todėl jis idealiai tinka skirstomiesiems skydams, mašinų gamybai ir ŠVOK sistemoms.

Kam jis skirtas

Elektrikams, skydų gamintojams ir priežiūros technikams, kuriems reikia greito, saugaus ir nereikalaujančio priežiūros sujungimo galios paskirstymo ir valdymo grandinėms. Jis tinka ten, kur erdvė ribota, bet našumas negali būti kompromisas.

Pagrindinės savybės

• Push-in sujungimo technologija: tiesiog įkiškite nuimtą laidininką – vientisiems laidams įrankių nereikia.
• Didelė srovės galia: skirta 41 A ir 500 V (IEC), tinka galios paskirstymui iki 6 mm².
• Trys sujungimo taškai viename potenciale: leidžia lengvai paskirstyti potencialą ir kilpuoti.
• Mėlynas korpusas aiškiam neutralių laidininkų arba konkrečių grandinių grupių identifikavimui.
• Montavimas ant DIN bėgelio NS 35/7,5 ir NS 35/15, suderinamas su standartiniais korpusais.
• Degumo klasė V0 (UL 94) ir platus darbinės temperatūros diapazonas nuo -60 °C iki +105 °C atšiaurioms aplinkoms.

Specifikacijos

• Sujungimo technologija: Push-in
• Vardinis skerspjūvis: 6 mm²
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 41 A
• Sujungimų skaičius: 3
• Potencialų skaičius: 1
• Spalva: Mėlyna
• Montavimo tipas: DIN bėgelis NS 35/7,5, NS 35/15
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė (UL 94): V0
• Darbinė temperatūra: -60 °C ... 105 °C
• Vientiso laidininko skerspjūvis: 0,5 mm² - 10 mm²
• Lanksčio laidininko skerspjūvis: 0,5 mm² - 6 mm²
• Nuėmimo ilgis: 10 mm
• Vardinė impulsinė įtampa: 6 kV
• Taršos laipsnis: 3
• Perįtampos kategorija: III
• Standartai/patvirtinimai: IEC 60947-7-1, VDE, UL, cUL, EAC

Patarimai

Kad push-in sujungimas būtų patikimas, visada nuimkite laidininką tiksliai iki 10 mm ir įsitikinkite, kad izoliacija nėra įstrigusi. Lanksčių laidininkų be antgalių atveju atidarykite suspaudimo spyruoklę atsuktuvu. Mėlyna spalva idealiai tinka neutraliems laidininkams žymėti trifazėse sistemose. Derinkite su galinėmis plokštelėmis ir žymėjimo etiketėmis, kad skydo išdėstymas būtų profesionalus.
