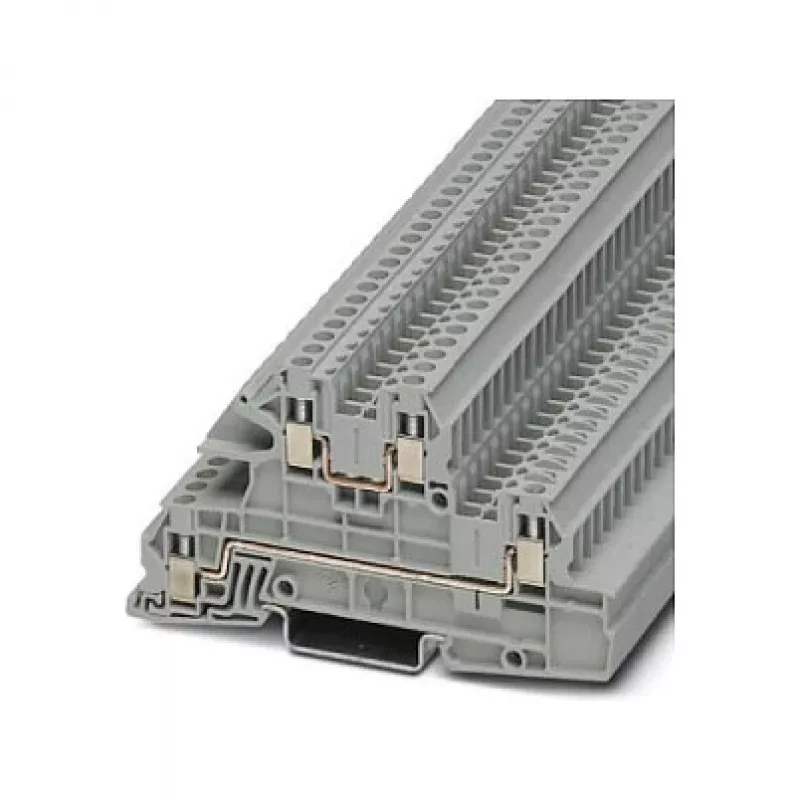

Phoenix 3076031 UTI 2,5-L/L įrengimo daugiapakopis gnybtų blokas, varžtinis sujungimas, 2 lygiai, 4 jungtys, 2,5 mm², 500 V, 24 A, pilkas

Įrengimams, kuriems reikia kompaktiško, didelio tankio laidų sujungimo neprarandant aiškumo, „Phoenix 3076031 UTI 2,5-L/L“ įrengimo daugiapakopis gnybtų blokas suteikia dviejų lygių konstrukciją, kuri padvigubina jungimo taškus tame pačiame plote kaip ir standartinis praėjimo gnybtas. Skirtingai nei vieno lygio blokai, verčiantys paskirstyti jungtis per kelis modulius, šis įrenginys sujungia du nepriklausomus lygius, kiekvienas su savo varžtų suspaudimo sistema, todėl galite valdyti sudėtingą signalų ir maitinimo trasavimą ankštuose valdymo spintose. Pilkas poliamido korpusas yra be halogenų ir atsparus liepsnai pagal UL 94 V0, todėl tinkamas naudoti pramoninėje aplinkoje, kur priešgaisrinė sauga yra prioritetas.

Svarbiausi privalumai

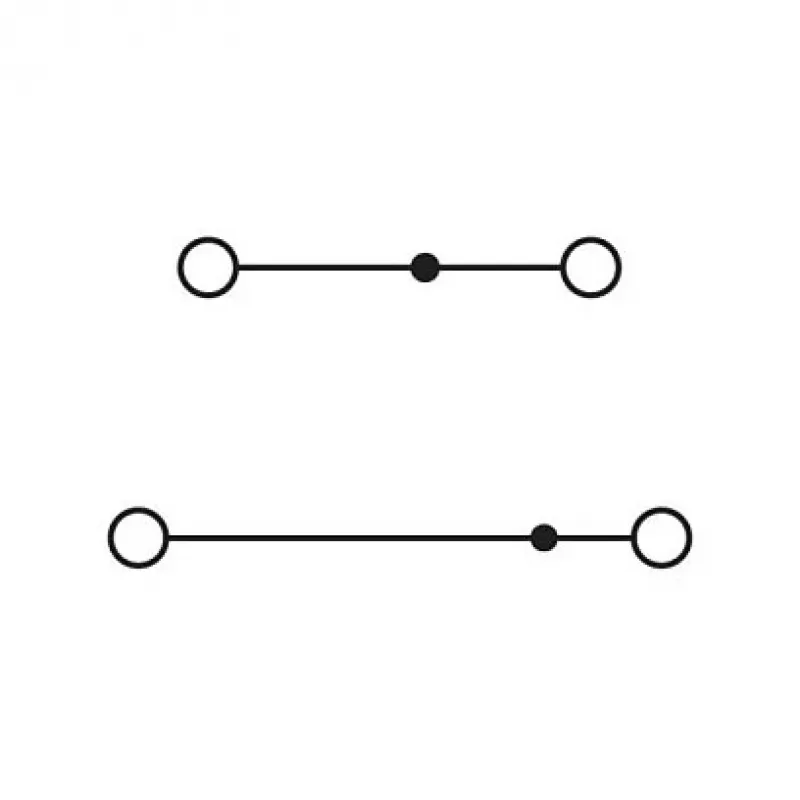

• Dviejų lygių įrengimo gnybtų blokas su keturiomis varžtinėmis jungtimis (po dvi kiekviename lygyje)
• Vardinis skerspjūvis 2,5 mm², palaiko laidus nuo 0,14 mm² iki 4 mm² (AWG 26–12)
• Vardinė įtampa 500 V ir srovė 24 A pagal IEC, tinka valdymo ir maitinimo paskirstymui
• Tvirtinama ant standartinės DIN bėgelio NS 35/7,5 arba NS 35/15
• Darbinės temperatūros diapazonas nuo -60 °C iki +105 °C
• Atitinka IEC 60947-7-1 ir turi UL, CSA, EAC bei VDE patvirtinimus

Kasdieniniame naudojime

Elektrikai ir skydų gamintojai įvertins paprastą varžtinio sujungimo technologiją: 9 mm nuėmimo ilgis ir M3 varžto sriegis su priveržimo momentu 0,5–0,6 Nm užtikrina patikimus, atsparius vibracijai sujungimus. Kompaktiškas gnybto dizainas ir aiškūs ženklinimo paviršiai leidžia efektyviai laiduoti ir lengvai identifikuoti net tankiai užpildytose spintose. Kadangi jis skirtas taršos laipsniui 3 ir viršįtampio kategorijai III, jis gali būti naudojamas pramoniniuose valdymo skydeliuose, mašinų gamyboje ir pastatų automatizavimo sistemose, kur patikimumas yra labai svarbus.

Pilnos specifikacijos

• Prekės ženklas: Phoenix Contact
• Modelis: 3076031 UTI 2,5-L/L
• MPN: 3076031
• EAN: 4046356643962
• Tipas: Įrengimo daugiapakopis gnybtų blokas
• Sujungimo būdas: Varžtinis sujungimas
• Lygiai: 2
• Jungtys: 4
• Vardinis skerspjūvis (IEC): 2,5 mm²
• Laido skerspjūvio diapazonas (IEC): 0,14 mm² – 4 mm²
• AWG diapazonas: 26 – 12
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 24 A
• Izoliacinė medžiaga: Poliamidas (PA)
• Spalva: Pilka
• Tvirtinimo tipas: DIN bėgelis NS 35/7,5, NS 35/15
• Nuėmimo ilgis: 9 mm
• Varžto sriegis: M3
• Priveržimo momentas: 0,5 – 0,6 Nm
• Darbinė temperatūra: -60 °C iki 105 °C
• Degumo klasė: UL 94 V0
• Taršos laipsnis: 3
• Viršįtampio kategorija: III
• Standartai/Patvirtinimai: IEC 60947-7-1, UL, CSA, EAC, VDE

Baigiamoji pastaba

Inžinieriams, kuriems reikia maksimaliai padidinti laidų tankį neprarandant saugumo ar naudojimo paprastumo, „Phoenix 3076031 UTI 2,5-L/L“ yra patikrintas sprendimas, atitinkantis tarptautinius standartus ir patikimai veikiantis sudėtingoje pramoninėje aplinkoje.
