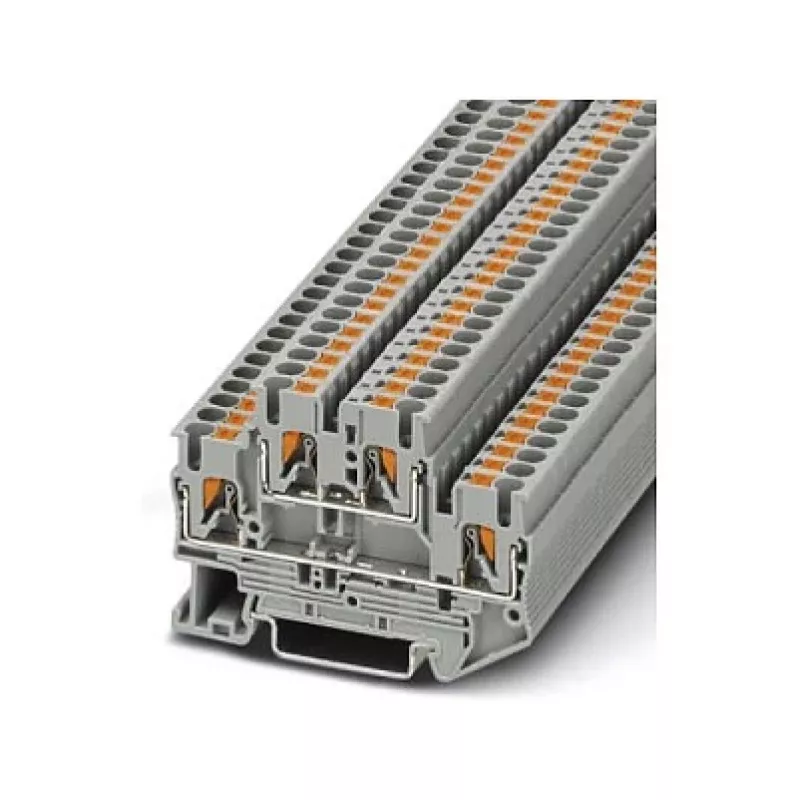

Phoenix 3210567 PTTB 2.5 Dviejų lygių gnybtų blokas, Push-in, 2,5 mm², 500 V, 22 A, pilkas

Įvertintas 6 kV viršįtampio impulsui ir 22 A vardinei srovei, Phoenix 3210567 PTTB 2.5 dviejų lygių gnybtų blokas lengvai valdo sudėtingas pramonines valdymo ir maitinimo paskirstymo sistemas. Jo push-in (įstūmimo) jungties technologija leidžia prijungti kietus ir lanksčius laidus be įrankių, sutrumpinant montavimo laiką iki 50 %, palyginti su varžtiniais gnybtais, tuo pačiu užtikrinant patikimą ir atsparų vibracijai ryšį. Kompaktiška dviejų lygių konstrukcija suteikia keturias jungtis standartinio gnybto plote, taip padvigubinant laidų tankį DIN bėgyje.

Apžvalga

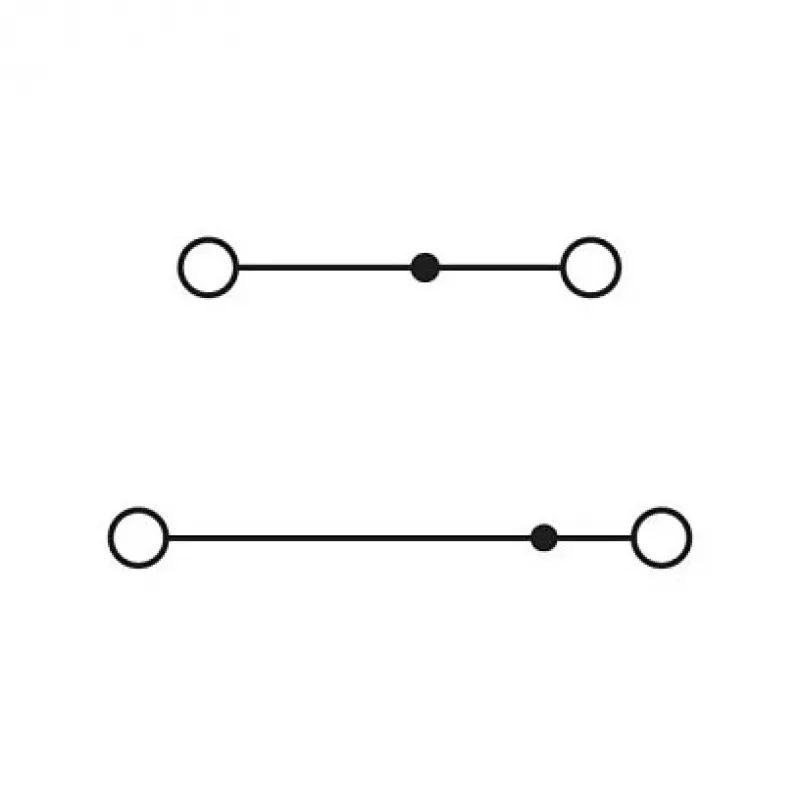

PTTB 2.5 yra dviejų lygių gnybtų blokas su keturiomis push-in jungtimis, įvertintas 2,5 mm² vardiniam skerspjūviui. Jis tinka kietiems laidams nuo 0,14 iki 4 mm² ir lankstiems laidams nuo 0,14 iki 2,5 mm², su 10 mm nuėmimo ilgiu. Pilkas poliamido korpusas yra be halogenų ir atsparus liepsnai pagal UL 94 V0, užtikrinantis saugumą gaisro atveju. Gnybtas montuojamas ant standartinių 35 mm DIN bėgių (NS 35/7,5 ir NS 35/15) ir yra skirtas naudoti 3 užterštumo laipsnio aplinkoje su III viršįtampio kategorija.

Pagrindiniai privalumai

• Push-in jungties technologija: nereikia įrankių kietiems laidams, sutrumpina laidų montavimo laiką iki 50 %, palyginti su varžtiniais gnybtais.
• Dviejų lygių konstrukcija: keturios jungtys viename kompaktiškame bloke, taupo vietą DIN bėgyje.
• Aukštos elektrinės charakteristikos: 500 V vardinė įtampa ir 22 A vardinė srovė pagal IEC, tinka įvairioms pramoninėms apkrovoms.
• Patvarios medžiagos: poliamido korpusas su V0 degumo klase.

Techninės detalės

• Gnybtų bloko tipas: Dviejų lygių gnybtų blokas
• Jungimo būdas: Push-in jungtis
• Lygiai: 2
• Jungtys: 4
• Vardinis skerspjūvis: 2,5 mm²
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 22 A
• Vardinė viršįtampio impulsų įtampa: 6 kV
• Izoliacinė medžiaga: PA (poliamidas)
• Spalva: Pilka
• Montavimo tipas: DIN bėgis NS 35/7,5, NS 35/15
• Užterštumo laipsnis: 3
• Viršįtampio kategorija: III
• Degumo klasė (UL 94): V0
• Darbinė temperatūra: -60 °C iki 105 °C
• Nuėmimo ilgis: 10 mm
• Min. kieto laido skerspjūvis: 0,14 mm²
• Maks. kieto laido skerspjūvis: 4 mm²
• Min. lankstaus laido skerspjūvis: 0,14 mm²
• Maks. lankstaus laido skerspjūvis: 2,5 mm²

Mūsų verdiktas

Phoenix 3210567 PTTB 2.5 yra puikus pasirinkimas pramoninėms programoms, kuriose ribota erdvė, reikalingas didelis laidų tankis ir patikimos push-in jungtys. Jo tvirta konstrukcija ir aukštos elektrinės charakteristikos daro jį patikimu komponentu valdymo spintoms ir maitinimo paskirstymo sistemoms.
