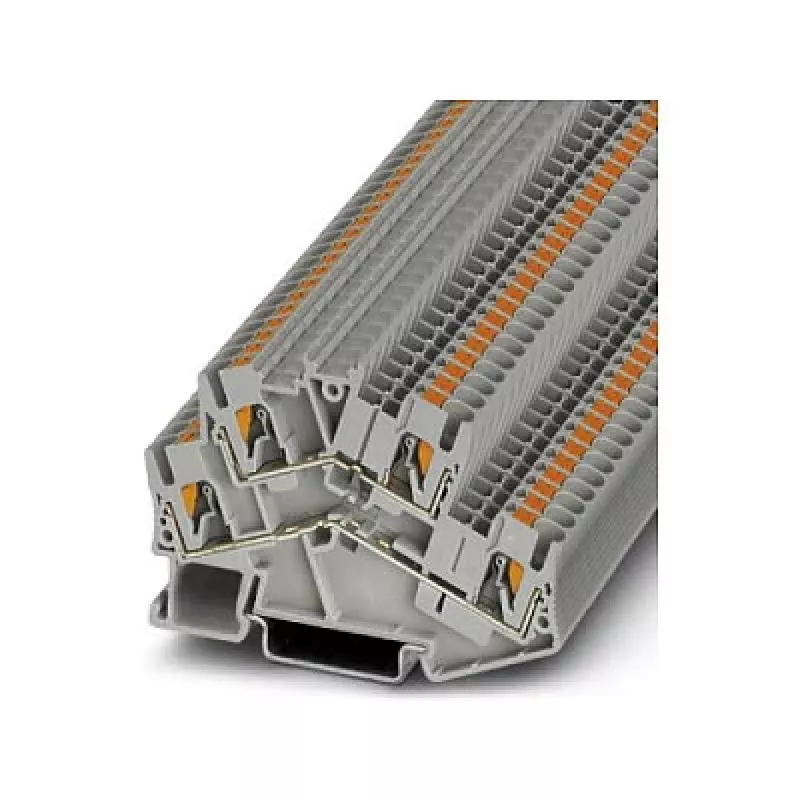

Phoenix 3209604 PTTBS 2.5 Dviejų lygių praėjimo gnybtų blokas, įspaudžiama jungtis, pilka

Kitaip nei standartiniai vieno lygio gnybtų blokai, kurie užima daugiau vietos ant bėgelio ir apsunkina laidų sujungimą, Phoenix 3209604 PTTBS 2.5 dviejų lygių gnybtų blokas toje pačioje vietoje padvigubina jungčių tankį. Įspaudžiamos jungties technologija leidžia tiesiogiai įkišti vientisus arba suvytusius laidus be įrankių, žymiai sutrumpinant montavimo laiką. Pilkas poliamido korpusas yra be halogenų ir atitinka UL 94 V0, užtikrindamas saugumą valdymo spintose ir pramoninėse skirstymo sistemose.

Privalumai

• Dviejų lygių konstrukcija su 4 įspaudžiamomis jungtimis didelio tankio laidams
• Įspaudžiama jungtis be įrankių vientisiems ir suvytiems laidams iki 2,5 mm²
• Skirta 500 V ir 24 A (IEC), tinka sudėtingoms pramoninėms reikmėms
• Montuojama ant standartinio DIN bėgelio NS 35/7,5 arba NS 35/15
• Platus darbinės temperatūros diapazonas nuo -60 °C iki +105 °C
• Degumo klasė UL 94 V0 ir taršos laipsnis 3 atšiaurioms aplinkoms

Kasdieniniame naudojime

Šis dviejų lygių praėjimo gnybtų blokas idealiai tinka valdymo skydams, mašinų gamybai ir elektros skirstymui, kur erdvė yra ribota. Įspaudžiamas mechanizmas priima vientisus laidus nuo 0,14 mm² iki 4 mm² ir suvytusius nuo 0,14 mm² iki 2,5 mm² (AWG 26–12). Nuėmimo ilgis 8–10 mm užtikrina patikimą kontaktą. Pilkas PA korpusas atsparus cheminėms medžiagoms ir mechaniniam poveikiui, o 6 kV vardinė impulsinė įtampa ir III viršįtampio kategorija užtikrina patikimą apsaugą nuo viršįtampių.

Pilnos specifikacijos

• Produkto tipas: Dviejų lygių praėjimo gnybtų blokas
• Jungties technologija: Įspaudžiama
• Lygiai: 2
• Jungtys: 4 (2 kiekviename lygyje)
• Vardinis skerspjūvis: 2,5 mm²
• Spalva: Pilka
• Izoliacinė medžiaga: PA (poliamidas)
• Montavimo tipas: DIN bėgelis NS 35/7,5, NS 35/15
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 24 A
• Vientisų laidų skerspjūvis: 0,14 mm² – 4 mm²
• Suvytų laidų skerspjūvis: 0,14 mm² – 2,5 mm²
• AWG skerspjūvis: 26 – 12
• Nuėmimo ilgis: 8 mm – 10 mm
• Darbinė temperatūra: -60 °C iki 105 °C
• Degumo klasė: UL 94 V0
• Vardinė impulsinė įtampa: 6 kV
• Taršos laipsnis: 3
• Viršįtampio kategorija: III

Baigiamoji pastaba

Phoenix 3209604 PTTBS 2.5 yra patikimas, erdvę taupantis sprendimas profesionaliems elektros įrengimams. Jo įspaudžiama technologija ir aukštos elektrinės charakteristikos daro jį pageidaujamu pasirinkimu skydų gamintojams ir priežiūros inžinieriams.
