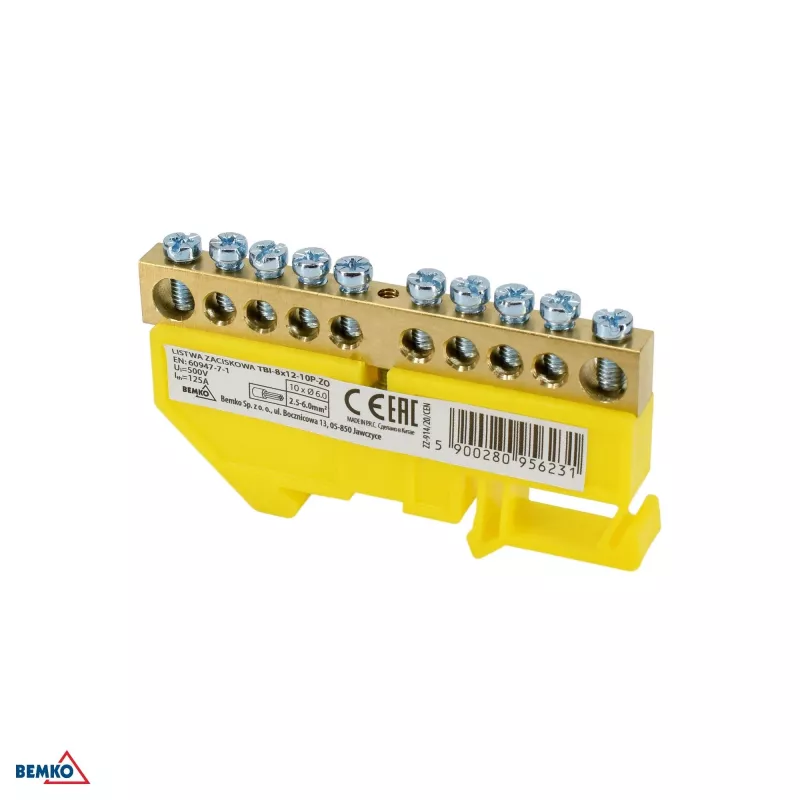

SCHELINGER Gnybtų juosta 8x12 mm šynai, 10 polių, geltona

Gnybtų juosta, skirta 8x12 mm šynai su 10 išėjimo gnybtų, sukurta patikimam neutralaus ir apsauginio įžeminimo paskirstymui elektros skirstomuosiuose skyduose ir vartotojų įrenginiuose. Tvirti žalvariniai laidininkai ir poliamido izoliacija užtikrina saugų darbą iki 100 A ir 400 V kintamosios srovės, o varžtiniai gnybtai priima laidus nuo 1,5 iki 16 mm².

Privalumai

Ši gnybtų juosta supaprastina laidų sujungimą, sujungdama kelias jungtis į vieną šyną. Geltona spalva užtikrina aiškų įžeminimo arba neutralių grandinių identifikavimą, o paviršinio montavimo dizainas su varžtų skylėmis leidžia saugiai įrengti bet kuriame korpuse. Atitiktis EN 60947-7-1 garantuoja veikimą ir saugumą.

Tinka

• Skirstomiesiems skydams gyvenamuosiuose ir komerciniuose pastatuose
• Vartotojų įrenginiams, kuriems reikia kelių įžeminimo arba neutralių jungčių
• Skydų gamintojams ir elektros montuotojams
• Esamų šynų sistemų su 8x12 mm profiliu modernizavimui

Pagrindinės specifikacijos

• Polių skaičius: 10
• Šynos suderinamumas: 8x12 mm
• Vardinė įtampa: 400 V AC
• Vardinė srovė: 100 A
• Išėjimo jungtis: varžtinis gnybtas, 1,5–16 mm²
• Izoliacijos medžiaga: poliamidas (PA)
• Laidžio medžiaga: žalvaris
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25°C iki +70°C

Rekomendacijos

Kad veiktų optimaliai, montuokite juostą ant lygaus paviršiaus naudodami pateiktas varžtų skyles ir įsitikinkite, kad šyna tinkamai įstatyta į pagrindinį spaustuką. Priveržkite išėjimo varžtus iki rekomenduojamo sukimo momento pagal laido skerspjūvį, kad išvengtumėte laisvų jungčių.
